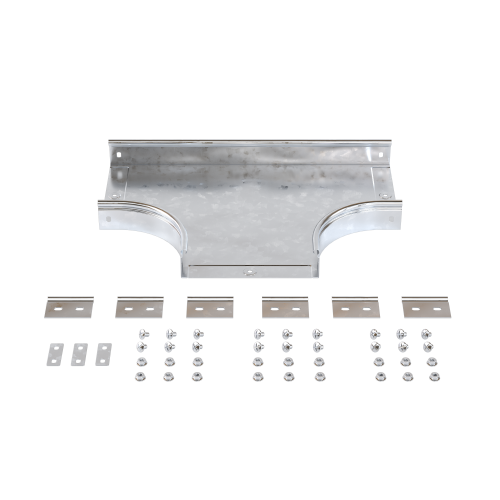

Ответвитель DPT Т-образный горизонтальный 500х50 в комплекте с крепежными элементами и соединительными пластинами, необх | 36127K DKC ДКС

Ответвитель Т-образный горизонтальный 500х50 в комплекте с крепежными элементами и соединительными пластинами от DKC (ДКС), артикул 36127k, предназначен для создания горизонтальных ответвлений в кабельных трассах. Этот элемент из оцинкованной стали обеспечивает прочную и безопасную прокладку кабелей в сложных системах, особенно там, где требуется сохранить целостность трассы при изменении направления.

Назначение и область применения

Ответвитель Т-образный горизонтальный 500х50 используется для формирования Т-образных ответвлений в кабельных лотках. Он позволяет выводить кабели в боковое направление без нарушения траектории основной трассы. Подходит для установки в промышленных объектах, цехах, распределительных пунктах, на заводах и в логистических комплексах, где требуются гибкие решения для прокладки силовых и управляющих кабелей.

Технические характеристики

• Ширина: 500 мм - соответствует стандартному профилю лотков S5 Combitech;
• Высота: 50 мм - совместим с лотками того же уровня;
• Внутренний радиус: 100 мм - обеспечивает плавный переход кабелей без перегиба и повреждения изоляции;
• Материал: сталь оцинкованная, покрытие - горячее цинкование по технологии Сендзимира - защищает от коррозии даже в агрессивных средах;
• Огнестойкость: да - выдерживает воздействие открытого огня в рамках норм пожарной безопасности;
• Исполнение: с соединительным разъемом - легко фиксируется с другими элементами трассы без дополнительных креплений;
• Цвет: серый - соответствует цветовой гамме серии S5 Combitech;
• Широкодиапазонное исполнение: да - подходит для различных типов кабелей и нагрузок.

Совместимость и монтаж

Ответвитель Т-образный горизонтальный 500х50 совместим с кабельными лотками серии S5 Combitech от DKC. Монтаж осуществляется через предустановленные соединительные пластины и крепежные элементы, входящие в комплект. Для сборки достаточно совместить кромки с основным лотком и закрутить болты. Нет необходимости в сварке или дополнительном оборудовании. Учитывайте, что изделие рассчитано исключительно на горизонтальное ответвление - вертикальные изменения направления требуют других моделей.

Безопасность и стандарты

Изделие соответствует требованиям пожарной безопасности благодаря огнестойкому исполнению. Оцинкованное покрытие по методу Сендзимира гарантирует долговечность и соответствие ГОСТ Р 50571.15-97 и IEC 61537 для кабельных систем. Применение в зонах с повышенной влажностью и химической активностью допускается благодаря защите от коррозии.

Преимущества

• Готовый комплект - все крепежи и пластины уже в наличии, снижает время монтажа;
• Устойчивость к коррозии - срок службы до 25 лет в условиях промышленной среды;
• Плавный радиус 100 мм - минимизирует риск повреждения кабелей при прокладке;
• Совместимость с широким спектром кабелей - от слаботочных до силовых;
• Легкая замена - при ремонте или модернизации трассы элемент демонтируется без повреждения смежных участков.

Ограничения применения

Ответвитель Т-образный горизонтальный 500х50 не предназначен для вертикальных ответвлений - для них используются другие модели. Также не рекомендуется применять в местах с постоянным механическим ударным воздействием (например, рядом с движущимися механизмами), так как материал хоть и прочный, но не является ударопрочным. Не использовать в качестве несущего элемента - он служит только для направления кабелей.

Примеры использования

• Подключение датчиков и контроллеров к основной кабельной трассе на конвейере;
• Разводка питания к группе станков от единой магистрали в цехе;
• Обход препятствий (колонн, труб) путём бокового выхода кабелей;
• Создание распределительных узлов в серверных помещениях с плотной укладкой кабелей.

Практические советы

• Перед монтажом проверьте, чтобы внутренний радиус 100 мм соответствовал минимальному радиусу изгиба используемых кабелей - это предотвратит повреждение жил;
• Не затягивайте крепежи слишком сильно - это может деформировать стенки лотка;
• При использовании в сырых помещениях дополнительно проверяйте герметичность стыков, хотя сам ответвитель не имеет IP-защиты;
• Этот элемент лучше всего сочетается с другими деталями серии S5 Combitech - использование компонентов одного производителя гарантирует точное совпадение размеров и надёжность соединений.
