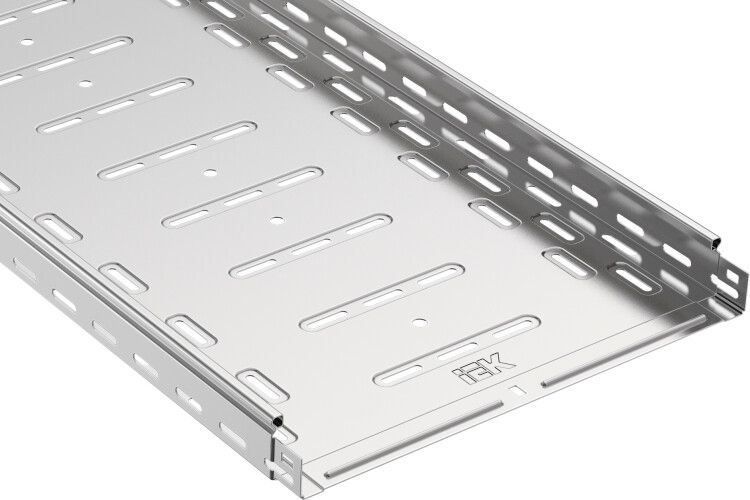

Лоток перфорированный ESCA 500x50x3000, 1.2мм, RAL 7047 IEK CLP10-050-500-3

Лоток перфорированный стальной 50х500х3000 мм, толщина 1.2 мм от IEK (ИЭК) - это надежный элемент кабельной системы для прокладки силовых и слаботочных проводов в промышленных и коммерческих объектах. Артикул clp10-050-500-3 выполнен из оцинкованной стали с перфорацией и интегрированным соединителем, что упрощает сборку и повышает долговечность.

Назначение и область применения

Лоток перфорированный стальной 50х500х3000 мм, толщина 1.2 мм используется для прокладки кабелей в кабельных трассах. Подходит для внутренней и наружной установки - в том числе под навесом, в помещениях с высокой влажностью и на открытых площадках. Применяется в производственных цехах, офисах, торговых центрах, на транспорте и энергообъектах. Благодаря перфорации и возможности установки крышки, обеспечивает доступ к кабелям и защиту от пыли, влаги и механических повреждений.

Технические характеристики

• Материал: сталь, оцинкованная конвейерным способом (соответствие ГОСТ 14918-80)
• Размеры: 50×500×3000 мм (высота × ширина × длина)
• Толщина стенки: 1,2 мм
• Тип: перфорированный с перфорацией боковой стенки
• Монтажная перфорация: есть - позволяет фиксировать лоток к стенам и потолкам болтами
• Исполнение: с интегрированным соединителем - исключает необходимость дополнительных деталей при стыковке
• Цвет: 7047 (серый матовый)
• Огнестойкость: да - материал не распространяет горение
• Срок службы: до 20 лет при соблюдении условий эксплуатации
• Климатическое исполнение: УХЛ2 - работает при температуре от −40C до +40C и в условиях повышенной влажности
• Нормативный документ: ГОСТ 14918-80, ТУ 27.33.13-002-83135016-2017

Совместимость и монтаж

Лоток перфорированный стальной 50х500х3000 мм, толщина 1.2 мм совместим с другими элементами системы ESCA от IEK: крышками, углами, переходниками и крепежом. Интегрированный соединитель позволяет легко состыковывать лотки без сварки или дополнительных хомутов - достаточно совместить замки и зафиксировать болтами. Для монтажа используются саморезы или анкерные болты через перфорацию в основании и боковых стенках. Максимальный шаг крепления - 1,5 метра, рекомендуется - 1–1,2 м при нагрузке более 10 кг/м.

Безопасность и стандарты

Изделие соответствует техническому регламенту ТР ТС 004/2011 (безопасность низковольтного оборудования) и ГОСТ Р 52868-2021 (системы кабеленесущие). Огнестойкость подтверждена испытаниями - при возгорании не выделяет токсичных веществ и не поддерживает пламя. Цинковое покрытие предотвращает коррозию даже при контакте с влагой и агрессивными средами.

Преимущества

• Высокая прочность благодаря толщине 1,2 мм и холоднокатаной стали
• Перфорация боковой стенки - удобство для прокладки и обслуживания кабелей
• Интегрированный соединитель снижает время монтажа и количество комплектующих
• Оцинковка гарантирует долгую службу без дополнительной антикоррозийной обработки
• Подходит для всех типов кабелей - от силовых до сетевых и сигнальных

Ограничения применения

Не предназначается для постоянного погружения в воду или работы в агрессивных химических средах (например, кислоты, щелочи). Не следует использовать в местах с частыми ударными нагрузками или вибрацией выше нормы - возможна деформация. Температура ниже −40C и выше +40C требует проверки совместимости с кабелями, проложенными внутри. Лоток не является несущей конструкцией - не применяется для подвеса тяжелого оборудования.

Примеры использования

• Прокладка кабелей питания и управления в цехах с конвейерами
• Кабельные трассы в административных зданиях - между этажами и в технических коридорах
• Наружные маршруты под навесом на складских комплексах
• Обслуживание слаботочных систем (LAN, CCTV, телефония) в торговых центрах
• Зона с повышенной влажностью - насосные станции, тепловые пункты

Практические советы

• При заказе учитывайте посадочные размеры: ширина 500 мм требует свободного пространства минимум 550 мм для монтажа
• Для длинных трасс используйте компенсационные участки - каждые 20–30 м, чтобы избежать напряжений от температурного расширения
• При необходимости закрывать лоток - выбирайте крышку того же типа (ESCA) и цвета (7047)
• Проверьте целостность оцинковки перед монтажом - поврежденные места можно обработать специальным спреем Zink-Spray
• Артикул clp10-050-500-3 совместим с другими лотками серии ESCA - можно смешивать с аналогичными моделями 100, 150, 200 мм шириной
