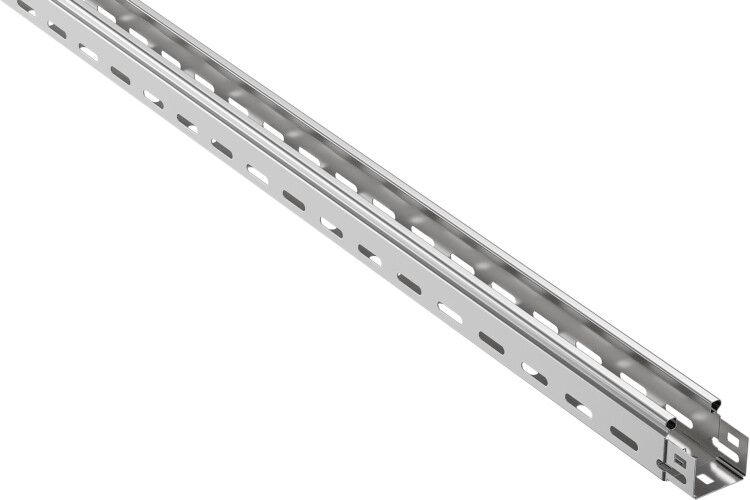

Лоток перфорированный ESCA 50х50х3000-1.2 IEK (ИЭК) CLP10-050-050-120-3

Лоток перфорированный 50х50х3000-1,2мм сталь оцинкованная от IEK - это надёжный элемент кабеленесущей системы для прокладки силовых и слаботочных кабелей до 1000 В. Артикул clp10-050-050-120-3 выполнен из оцинкованной стали с перфорацией, что упрощает монтаж и обеспечивает вентиляцию. Продукт входит в серию ESCA и соответствует ГОСТ 14918-80.

Назначение и область применения

Лоток перфорированный 50х50х3000-1,2мм сталь оцинкованная используется для прокладки кабелей в промышленных, коммерческих и жилых зданиях. Подходит для внутренней и наружной установки - под навесом, на открытых площадках, в помещениях с высокой влажностью. Благодаря перфорации и возможности установки крышки, защищает кабели от механических повреждений, пыли и влаги. Особенно эффективен там, где требуется частый доступ к кабелям для обслуживания или модификации трассы.

Технические характеристики

• Форма: прямоугольный профиль 50×50 мм
• Длина: 3000 мм
• Толщина стенки: 1,2 мм
• Материал: холоднокатаная сталь с оцинковкой (конвейерный или горячий способ)
• Цвет: RAL 7047 (серый металлик)
• Перфорация: есть на боковых стенках и в местах крепления
• Интегрированный соединитель: да - позволяет легко соединять лотки без дополнительных деталей
• Огнестойкость: соответствует требованиям - не распространяет пламя
• Срок службы: до 20 лет при соблюдении условий эксплуатации
• Норматив: ГОСТ 14918-80, соответствие IEC 61537

Совместимость и монтаж

Лоток перфорированный 50х50х3000-1,2мм сталь оцинкованная совместим со всеми компонентами системы ESCA от IEK: углами, переходниками, крышками и крепёжными элементами. Монтаж выполняется с помощью саморезов или болтов через перфорацию. Интегрированный соединитель позволяет стыковать лотки без сварки - достаточно совместить края и закрепить. Для фиксации на стене или потолке используйте кронштейны с шагом не более 1,5 м. Учитывайте посадочные размеры: ширина и высота лотка 50 мм - подходят для стандартных хомутов и креплений.

Безопасность и стандарты

Изделие соответствует международному стандарту IEC 61537 и российскому ГОСТ 14918-80. Обеспечивает огнестойкость - не поддерживает горение и не выделяет токсичных веществ при нагреве. Оцинкованное покрытие предотвращает коррозию даже в условиях повышенной влажности. Наличие перфорации снижает риск перегрева кабелей при длительной нагрузке.

Преимущества

• Удобство монтажа благодаря перфорации и интегрированному соединителю
• Высокая прочность при минимальном весе - 1,2 мм стали достаточны для большинства задач
• Долговечность - оцинковка гарантирует защиту от ржавчины на срок до 20 лет
• Возможность использовать с крышкой для усиленной защиты
• Подходит для смешанной прокладки: силовые + слаботочные кабели
• Совместимость с широким спектром аксессуаров серии ESCA

Ограничения применения

Не рекомендуется использовать в средах с постоянным контактом с агрессивными химическими веществами (например, кислотами, щелочами). Лоток не предназначен для прокладки кабелей выше 1000 В. При установке на открытом воздухе необходимо использовать крышку - без неё возможна задержка воды в перфорации при сильных осадках. Не следует применять в условиях постоянного погружения в воду - IP-класс не указан, и система не предназначена для подводного монтажа.

Примеры использования

• Прокладка кабелей управления на заводах и конвейерах
• Распределение слаботочных сетей (LAN, CCTV, сигнализация) в офисах и торговых центрах
• Кабельные трассы в подвальных помещениях, насосных станциях, тепловых пунктах
• Наружные трассы под навесом - например, возле входов в здание или на парковках
• Альтернатива трубам в местах, где нужен быстрый доступ к проводам

Практические советы

• При заказе учитывайте, что длина лотка - 3 метра; для длинных трасс потребуется несколько элементов с соединителями
• Для вертикальных участков используйте дополнительные крепления каждые 1–1,2 м
• Если кабели будут часто меняться - выбирайте вариант с крышкой, чтобы не демонтировать весь лоток
• Проверьте совпадение перфорации при стыковке - она должна точно совмещаться для надёжного соединения
• При работе с острыми краями лотка используйте защитные перчатки - оцинкованная сталь может иметь микроскопические заусенцы
• Для наружной установки лучше сочетать этот лоток с другими элементами серии ESCA - они рассчитаны на одинаковый уровень защиты
