Ответвитель DPX крестообразный 500х100 в комплекте с крепежными элементами и соединительными пластинами, необходимыми дл | 36226K DKC ДКС

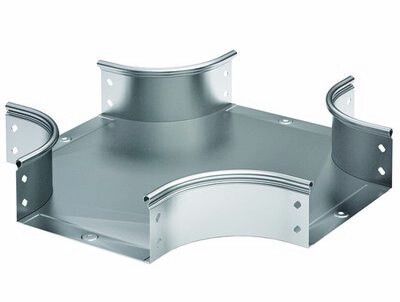

Ответвитель крестообразный DPX 500х100 в комплекте с крепежными элементами и соединительными пластинами - это элемент кабельной трассы из серии S5 Combitech от DKC, предназначенный для организации пересечений и ответвлений кабельных путей в сложных системах. Материал - оцинкованная нержавеющая сталь, что обеспечивает долговечность даже в агрессивных условиях.

Назначение и область применения

Ответвитель крестообразный DPX 500х100 в комплекте с крепежными элементами и соединительными пластинами используется для создания перекрёстков и ответвлений в кабельных трассах на базе лотков S5 Combitech. Подходит для прокладки силовых, управляющих и информационных кабелей там, где требуется изменение направления трассы в двух плоскостях одновременно. Применяется в промышленных объектах: цехах, АЭС, транспортных терминалах, энергообъектах - особенно там, где важны прочность, огнестойкость и защита от внешних воздействий.

Технические характеристики

• Габариты: ширина 500 мм, высота 100 мм, внутренний радиус 100 мм
• Тип: X-образный (крестообразный) ответвитель
• Материал: нержавеющая сталь с горячим цинкованием по технологии Сендзимира
• Цвет: серый
• Исполнение: усиленное - рассчитано на большие пролёты и нагрузки
• Огнестойкость: да - соответствует требованиям к пожарной безопасности
• Наличие NATO-отверстий: есть - совместим с крепёжными системами стандарта NATO
• Комплектация: включает соединительные пластины и крепёжные элементы

Совместимость и монтаж

Ответвитель крестообразный DPX 500х100 в комплекте с крепежными элементами и соединительными пластинами совместим исключительно с лотками серии S5 Combitech от DKC. Установка выполняется с использованием входящих в комплект соединительных пластин - они обеспечивают герметичное и механически прочное соединение с прямыми участками трассы. Крепление осуществляется через NATO-отверстия с болтами M8 или аналогичными. Не требует сварки. Рекомендуется соблюдать шаг крепления не более 1,5 метра на прямых участках, примыкающих к ответвителю.

Безопасность и стандарты

Ответвитель крестообразный DPX 500х100 в комплекте с крепежными элементами и соединительными пластинами имеет огнестойкую конструкцию, соответствующую нормам пожарной безопасности для промышленных кабельных систем. Горячее цинкование обеспечивает коррозионную стойкость в соответствии с ISO 1461. Материал не выделяет токсичных веществ при нагреве - допущен для использования в закрытых помещениях с повышенными требованиями к экологической безопасности.

Преимущества

• Усиленная конструкция позволяет выдерживать значительные нагрузки от кабелей и внешнего давления
• Горячее цинкование увеличивает срок службы в условиях влажности, химических паров и температурных колебаний
• NATO-отверстия ускоряют монтаж и обеспечивают унифицированное крепление с другими элементами системы
• Полный комплект крепежа снижает риск потери деталей и упрощает сборку
• Совместимость с системой S5 Combitech гарантирует единый уровень защиты и эстетику всей трассы

Ограничения применения

• Не предназначен для использования вне системы S5 Combitech - несовместим с лотками других производителей
• Не рекомендуется для установки в зонах постоянного прямого контакта с открытым огнем или расплавленным металлом
• Внутренний радиус 100 мм определяет минимальный радиус изгиба кабелей - не следует прокладывать жесткие кабели с меньшим допустимым радиусом изгиба
• Не является взрывозащищённым устройством - не подходит для зон класса Ex

Примеры использования

• Пересечение трасс в цехе с несколькими технологическими линиями
• Разветвление питания к группе станков от одной основной магистрали
• Обход препятствий (колонны, трубопроводы) в производственных залах
• Подключение контрольных пунктов и щитов управления в распределительных камерах

Практические советы

• Перед монтажом проверьте соответствие габаритов лотков - ширина 500 мм и высота 100 мм должны точно совпадать с установленными участками
• Используйте только те крепёжные элементы, которые входят в комплект - другие могут нарушить герметичность и несущую способность
• При прокладке кабелей через ответвитель следите, чтобы не было перегрузки по заполнению - максимальная плотность должна соответствовать нормам ГОСТ 31996
• Для длительной эксплуатации в агрессивной среде периодически осматривайте покрытие на предмет повреждений цинка - при необходимости восстанавливайте защиту специальной краской Zn-содержащей
• Ответвитель DPX 500х100 в комплекте с крепежными элементами и соединительными пластинами лучше всего устанавливать до прокладки кабелей - это упрощает ориентацию и фиксацию всех элементов
