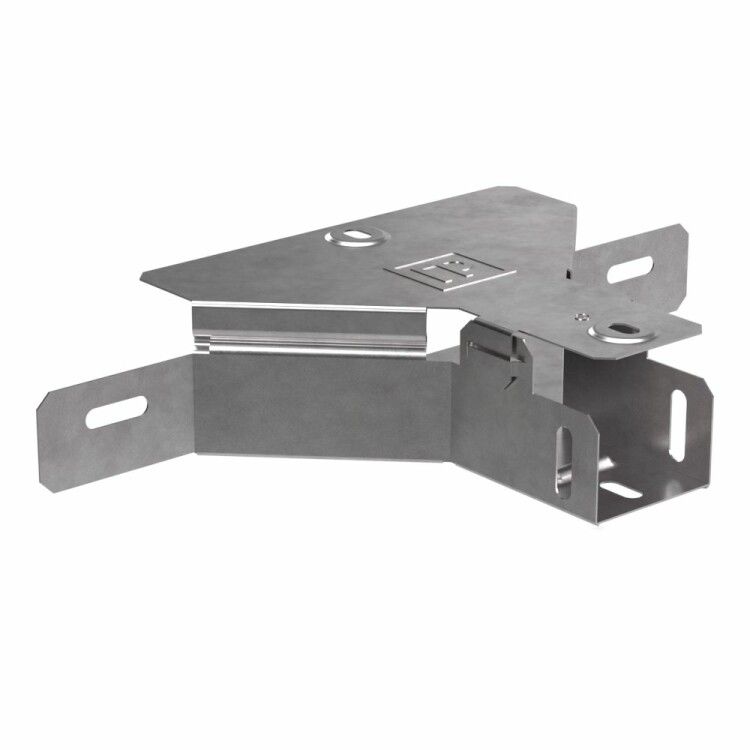

Ответвитель горизонтальный с крышкой Стандарт 50х50 Промрукав | PR16.1172 Строитель

Ответвитель горизонтальный с крышкой 50х50 Стандарт Промрукав - это стальной оцинкованный аксессуар для организации горизонтального ответвления кабельной трассы в системах металлических лотков. Артикул pr16.1172 обеспечивает надёжное соединение и доступ к кабелям без демонтажа основной линии.

Назначение и область применения

Ответвитель горизонтальный с крышкой 50х50 Стандарт Промрукав предназначен для создания бокового выхода кабелей из основной кабельной линии, выполненной из металлических лотков. Он позволяет подключить новые провода, произвести обслуживание или замену кабелей, не нарушая целостность основной трассы. Подходит для установки в помещениях, под навесом и на открытых участках с контролируемым микроклиматом.

Технические характеристики

• Тип изделия: Ответвитель горизонтальный тройник
• Габариты: ширина 50 мм, высота 80 мм
• Внутренний радиус изгиба: 43 мм - обеспечивает безопасный изгиб кабелей без повреждения изоляции
• Материал: сталь оцинкованная по методу Сендзимира
• Покрытие: толщина цинкового слоя 10–22 мкм, устойчиво к коррозии
• Цвет: серый
• Исполнение: без соединительного разъёма - требует механического крепления к лоткам
• Огнестойкость: да - сохраняет целостность при воздействии открытого пламени
• Климатическое исполнение: УХЛ2 - работает при температурах от -80 C до +150 C
• Исполнение для больших расстояний: да - поддерживает нагрузку при протяжённых трассах

Совместимость и монтаж

Ответвитель горизонтальный с крышкой 50х50 Стандарт Промрукав совместим с лотками того же размера - 50×50 мм. Монтаж осуществляется путём фиксации болтами или заклёпками к торцу основного лотка. Крышка снимается для доступа к кабелям, после чего плотно закрывается и фиксируется. Учитывайте, что отсутствие соединительного разъёма требует точного выравнивания и жёсткого крепления, чтобы избежать люфта и перегрузки кабелей.

Безопасность и стандарты

Изделие соответствует требованиям к огнестойкости и устойчивости к коррозии. Климатическое исполнение УХЛ2 гарантирует работу в условиях повышенной влажности и перепадов температур. Цинкование по методу Сендзимира соответствует ГОСТ 14918 и обеспечивает долговечную защиту даже при частичном механическом повреждении поверхности.

Преимущества

• Высокая прочность стальной конструкции - выдерживает механические нагрузки и давление кабелей
• Защита от коррозии благодаря глубокому цинкованию - срок службы до 25 лет в средних условиях
• Огнестойкость - снижает риск распространения огня в кабельных трассах
• Съёмная крышка - удобство обслуживания без полного демонтажа системы
• Поддержка больших расстояний - допускает использование в длинных лотковых системах без усиления

Ограничения применения

• Не предназначена для монтажа в условиях постоянного погружения в воду - IP-класс защиты не указан, поэтому не использовать в сырых зонах без дополнительной герметизации
• Требует предварительного согласования с типом лотка - несовместим с пластиковыми или алюминиевыми лотками
• Не рекомендуется для кабелей с внешним диаметром более 25 мм - внутренний радиус 43 мм ограничен, возможен излом изоляции
• Отсутствие разъёма - требует ручного крепления, увеличивает время монтажа

Примеры использования

• Ответвление питания к станкам в цехе от основной кабельной трассы
• Подключение датчиков и приводов на конвейерной линии
• Обслуживание силовой сети в производственных залах с высокой запылённостью
• Распределение кабелей в подвесных потолочных коробах с доступом сверху

Практические советы

• Перед монтажом проверьте соответствие габаритов: ширина 50 мм должна точно совпадать с лотком, иначе возникнет щель и потеря уплотнения
• При прокладке кабелей через ответвитель не перегружайте внутреннее пространство - соблюдайте минимальный радиус изгиба 43 мм
• Фиксируйте крышку плотно - даже небольшой зазор может позволить попадание пыли и влаги
• Для длительной эксплуатации в агрессивной среде дополнительно смажьте крепёж антикоррозийной смазкой
• Артикул pr16.1172 - единственный вариант в линейке Стандарт Промрукав с таким сочетанием размеров и огнестойкости; аналоги других брендов могут отличаться по форме крепления
