Ответвитель Х-образный 100х300, 1,2 мм, в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа | SXN1030K DKC ДКС

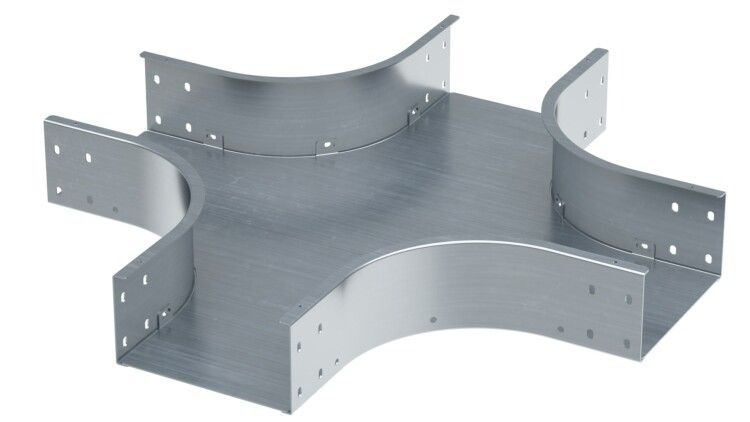

Ответвитель Х-образный 100х300 от DKC (ДКС), артикул sxn1030k, предназначен для создания горизонтальных отводов в системах кабельных лотков S5 Combitech. Комплектация включает все необходимые элементы для быстрого и надёжного монтажа.

Назначение и область применения

Ответвитель Х-образный 100х300 используется для изменения направления кабельной трассы на 90° в горизонтальной плоскости. Применяется исключительно совместно с лотками серии S5 Combitech с высотой борта 100 мм и шириной основания 300 мм. Подходит для прокладки силовых, управляющих и слаботочных кабелей в промышленных объектах, цехах, распределительных пунктах, автоматизированных линиях.

Технические характеристики

• Тип изделия: Х-образный ответвитель
• Размеры: 100 × 300 мм (высота × ширина)
• Толщина материала: 1,2 мм
• Материал: Нержавеющая сталь
• Покрытие: Оцинковано по методу Сендзимира - обеспечивает повышенную коррозионную стойкость
• Исполнение: Усиленное - повышена жёсткость и долговечность конструкции
• Цвет: Серый
• Огнестойкость: Да - соответствует требованиям пожарной безопасности при распространении огня
• MONTAЖНЫЕ ОТВЕРСТИЯ: NATO - стандартизованные отверстия для совместимости с крепёжными системами других производителей

Совместимость и монтаж

Ответвитель sxn1030k совместим только с лотками серии S5 Combitech. Монтаж выполняется путём фиксации к торцам двух перпендикулярных лотков с помощью входящих в комплект соединительных пластин и болтов/шпилек. Для точного выравнивания используйте уровень. Каждый ответвитель требует минимум четыре точки крепления - по углам. Готовые отверстия NATO позволяют использовать универсальный крепёж, в том числе из сторонних наборов.

Безопасность и стандарты

Ответвитель Х-образный 100х300 имеет сертифицированную огнестойкость, что позволяет применять его в зонах с повышенными требованиями к противопожарной защите. Покрытие по методу Сендзимира соответствует DIN EN ISO 1461 и гарантирует равномерное цинкование даже на кромках и внутренних поверхностях. Соответствует нормам IEC 61537 для кабельных систем.

Преимущества

• Готовая комплектация - не требуется докупать крепёж или пластины
• Усиленная конструкция снижает риск деформации при нагрузке
• Оцинковка по Сендзимиру увеличивает срок службы в агрессивных средах (влажность, химические пары)
• NATO-отверстия обеспечивают гибкость при замене или модификации системы
• Огнестойкость допускает использование в помещениях с ограниченным доступом и эвакуационными маршрутами

Ограничения применения

• Не для вертикальных отводов - предназначен только для горизонтального перехода
• Не совместим с другими сериями лотков (например, S3, S8, LK)
• Запрещено механическое воздействие свыше 100 кг/м² - максимальная нагрузка указана для равномерно распределённого веса кабелей
• Не рекомендуется для постоянного контакта с открытым огнем или температур выше +120C длительное время

Примеры использования

• Переход между двумя рядами оборудования на сборочном участке
• Обход колонны или трубопровода в технологическом корпусе
• Формирование T-образного ответвления от главной трассы к пульту управления
• Подключение кабелей к распределительному щиту через стеновой проход

Практические советы

• Перед установкой проверьте соответствие толщины стенок лотка - должны быть точно 100×300 мм, иначе возможен люфт
• При использовании в сырых условиях дополнительно смажьте резьбу крепёжа антикоррозийной paste
• Не затягивайте болты до предела - достаточно усилия, чтобы плотно прилегать без деформации металла
• При необходимости удлинить трассу - комбинируйте несколько ответвителей, соблюдая радиус изгиба (не менее 1,5D)
• Артикул sxn1030k всегда заказывайте в комплекте с запасными пластинами - они легко теряются при многократной сборке
