Ответвитель DPX крестообразный 100х100 в комплекте с крепежными элементами и соединительными пластинами, необходимыми дл | 36221K DKC ДКС

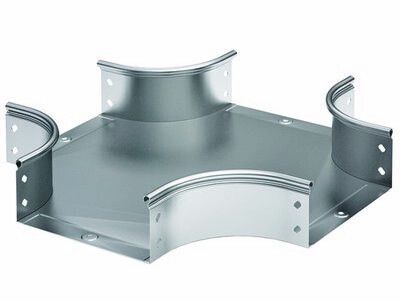

Ответвитель крестообразный DPX 100х100 в комплекте с крепежными элементами и соединительными пластинами - это элемент кабельной трассы из серии S5 Combitech от DKC, предназначенный для организации пересечений и ответвлений кабельных путей в сложных системах. Благодаря усиленному исполнению и оцинкованной стали, он выдерживает нагрузки на больших расстояниях и работает в агрессивных условиях.

Назначение и область применения

Ответвитель крестообразный DPX 100х100 в комплекте с крепежными элементами и соединительными пластинами используется для создания перекрёстков и ответвлений в кабельных трассах, собранных из листовых лотков системы S5 Combitech. Он позволяет менять направление кабельных путей в четырёх плоскостях - вверх, вниз, влево и вправо - без потери жёсткости конструкции. Подходит для промышленных объектов: заводов, энергообъектов, транспортных узлов, где требуется надёжная и долговечная трассировка кабелей.

Технические характеристики

• Форма: крестообразный (X-образный) ответвитель
• Габариты: 100 × 100 × 100 мм (ширина × высота × глубина)
• Внутренний радиус: 100 мм - обеспечивает плавный изгиб кабелей без перегибов
• Материал: нержавеющая сталь с оцинковкой горячим способом (метод Сендзимира)
• Цвет: серый
• Исполнение: усиленное - рассчитано на большие пролёты и механические нагрузки
• Наличие NATO-отверстий: да - совместим с крепёжными системами стандарта NATO
• Огнестойкость: да - сохраняет целостность при воздействии открытого огня
• Комплектация: включает соединительные пластины и крепёжные элементы

Совместимость и монтаж

Ответвитель крестообразный DPX 100х100 в комплекте с крепежными элементами и соединительными пластинами совместим исключительно с лотками системы S5 Combitech того же размера - 100×100 мм. Монтаж выполняется с использованием входящих в комплект соединительных пластин: они фиксируют ответвитель между параллельными участками лотков. Крепёжные элементы обеспечивают плотную стыковку и предотвращают люфт. NATO-отверстия позволяют использовать универсальный крепёж, в том числе болты M8–M10. Установка требует равномерного затягивания всех креплений - перекосы снижают герметичность и жёсткость всей трассы.

Безопасность и стандарты

Ответвитель крестообразный DPX 100х100 в комплекте с крепежными элементами и соединительными пластинами соответствует требованиям к огнестойкости и механической прочности для промышленных кабельных систем. Оцинковка по методу Сендзимира гарантирует антикоррозийную защиту даже в условиях повышенной влажности и химической активности. Применение в зонах с риском возгорания допускается благодаря огнестойкому материалу - изделие не распространяет пламя и сохраняет форму при температуре до 900 C в течение 30 минут.

Преимущества

• Полностью готов к установке - все необходимые детали уже в комплекте
• Усиленная конструкция выдерживает значительные весовые нагрузки на длинных участках трассы
• Оцинкованная поверхность устойчива к коррозии, влаге и атмосферным осадкам
• NATO-отверстия упрощают замену и модификацию трассы без переоборудования
• Совместимость с системой S5 Combitech обеспечивает единый стандарт сборки и обслуживания

Ограничения применения

• Не предназначен для использования вне системы S5 Combitech - несовместим с другими типами лотков
• Не рекомендуется для монтажа в местах постоянного контакта с открытыми источниками тепла выше 400 C
• Запрещено применять в качестве опоры для тяжёлых трубопроводов или оборудования - только для кабельных трасс
• Ограниченная гибкость: внутренний радиус 100 мм не позволяет прокладывать кабели с минимальным радиусом изгиба менее 100 мм

Примеры использования

• Пересечение кабельных трасс на производственной линии с несколькими станками
• Разводка силовых и сигнальных кабелей в распределительном щите с вертикальным и горизонтальным выходом
• Обход препятствий (колонны, воздуховоды) в цехах с ограниченным пространством
• Подключение новых участков кабельной сети к существующей трассе без демонтажа основного пути

Практические советы

• Перед монтажом проверьте соответствие размеров лотков - все элементы должны иметь одинаковый профиль 100×100 мм
• Используйте только те крепёжные элементы, что входят в комплект - другие могут нарушить герметичность и жёсткость
• При прокладке кабелей через ответвитель следите, чтобы не было перегибов - максимальный радиус изгиба кабеля должен быть ≥100 мм
• Для длительной эксплуатации в агрессивной среде периодически проверяйте состояние оцинковки - при появлении белого налёта (белой ржавчины) протрите поверхность сухой тканью
• Если система будет работать в условиях вибраций, дополнительно закрепите ответвитель антивибрационными прокладками
