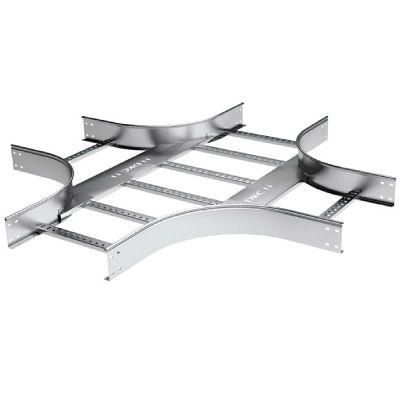

Ответвитель Х-образный 100х400 R-300 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа, горячеоцинкованный - LX1304KHDZ ДКС

Ответвитель Х-образный 100х400 R-300 в комплекте с крепежными элементами и соединительными пластинами, горячеоцинкованный от DKC (ДКС) - это надежная металлическая конструкция для организации ответвлений в системах кабельной трассы на основе перфорированного профиля. Артикул lx1304khdz предназначен для монтажа в промышленных и коммерческих объектах, где требуется прочная и долговечная фиксация кабелей.

Назначение и область применения

Ответвитель Х-образный 100х400 R-300 используется для создания перекрестных переходов между параллельными участками кабельных трасс из перфорированного профиля. Он позволяет изменить направление кабельной системы на 90 градусов в двух плоскостях одновременно, сохраняя доступ к кабелям и обеспечивая равномерную нагрузку. Подходит для установки в цехах, серверных помещениях, распределительных пунктах, на транспорте и в других местах, где требуется плотная и упорядоченная прокладка проводов.

Технические характеристики

• Тип изделия: Ответвитель X-образный
• Размеры: высота 100 мм, ширина 400 мм
• Внутренний радиус изгиба: 300 мм - обеспечивает безопасный изгиб кабелей без повреждения изоляции
• Материал: сталь - гарантирует механическую прочность и жесткость конструкции
• Покрытие: горячее цинкование - защищает от коррозии даже в условиях повышенной влажности и агрессивной среды
• Тип ступени: профиль перфорированный - совместим с кабельными лотками и планками стандарта L5 Combitech
• Тип бокового профиля: открытый - удобен для быстрого монтажа и последующего обслуживания
• Цвет: светло-серый - соответствует цветовой гамме изделий серии L5 Combitech

Совместимость и монтаж

Ответвитель Х-образный 100х400 R-300 полностью совместим с кабельными лотками и профилями серии L5 Combitech от DKC. Монтаж осуществляется с помощью входящих в комплект соединительных пластин и крепежных элементов - болтов, гаек и шайб. Установка выполняется на предварительно смонтированные прямые участки перфорированного профиля. Для точного выравнивания рекомендуется использовать уровень. Нагрузка на конструкцию должна распределяться равномерно; максимальная масса кабелей не должна превышать допустимую для профиля L5 Combitech (до 8 кг/м).

Преимущества

• Горячее цинкование увеличивает срок службы до 25+ лет в закрытых и полуоткрытых помещениях
• Интегрированный крепеж снижает время монтажа и исключает потерю деталей
• Открытый боковой профиль позволяет легко добавлять или заменять кабели без демонтажа всей системы
• Радиус 300 мм соответствует минимальным требованиям ГОСТ для изгиба силовых и слаботочных кабелей
• Единая система совместимости с продукцией DKC упрощает масштабирование проектов

Ограничения применения

• Не предназначена для наружной эксплуатации без дополнительной защиты от осадков и прямого UV-излучения
• Не рекомендуется применять в зонах с постоянным воздействием химически активных веществ (например, кислоты, щелочи)
• Максимальная нагрузка ограничена прочностью профиля L5 Combitech - превышение может вызвать деформацию
• Не подходит для кабелей с внешним диаметром более 40 мм - возможны трудности с прокладкой через внутренний радиус 300 мм

Примеры использования

• Перекресток кабельных трасс в автоматизированном цехе - соединение линий питания и управления от двух сторон
• Распределительный шкаф в офисном здании - организация выхода кабелей к нескольким этажам
• Линия конвейера на пищевом производстве - прокладка сигнальных и силовых кабелей с учетом требований к чистоте и легкому обслуживанию
• Аудио- и видеосистемы в театре - скрытая прокладка кабелей с возможностью быстрой диагностики

Практические советы

• Учитывайте посадочные размеры: ширина 400 мм требует свободного пространства минимум 420–450 мм для комфортного монтажа
• Перед сборкой проверьте соответствие толщины стенок профиля - все элементы серии L5 Combitech имеют одинаковый шаг перфорации 10 мм
• При использовании в сырых помещениях дополнительно контролируйте герметичность соединений с помощью термоусадочных трубок или силиконовых уплотнителей
• Не используйте этот ответвитель как опору для тяжелого оборудования - он рассчитан только на кабельные нагрузки
• Запасайте запасные крепежные элементы - они совместимы с другими изделиями серии L5 Combitech, что упрощает ремонт
