Ответвитель Х-образный 50х500 R-300 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа - LX5305K ДКС

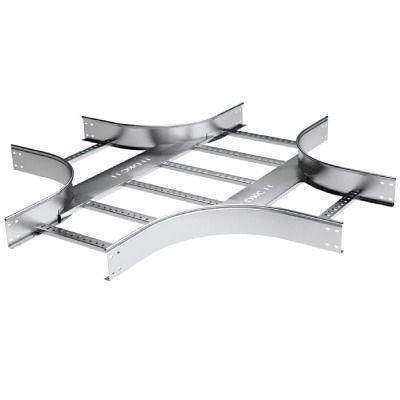

Ответвитель Х-образный 50х500 R-300 с крепежными элементами и соединительными пластинами от DKC (ДКС), артикул lx5305k, предназначен для организации ответвлений кабельных трасс в системах кабельного лоточного оборудования. Этот элемент позволяет безопасно менять направление проводки на 90 градусов, сохраняя доступ к кабелям и обеспечивая равномерную нагрузку на всю конструкцию.

Назначение и область применения

Ответвитель Х-образный 50х500 R-300 используется для создания пересечений кабельных трасс под прямым углом. Он применяется там, где необходимо развести силовые, управляющие или слаботочные кабели между двумя параллельными лотками, расположенными на одной высоте. Подходит для установки в цехах, на объектах ЖКХ, энергетике, транспорте и автоматизации производства. Особенно эффективен в местах, где требуется компактная организация перехода без увеличения высоты трассы.

Технические характеристики

• Тип изделия: Ответвитель X-образный
• Размеры: ширина 500 мм, высота 50 мм
• Внутренний радиус изгиба: 300 мм - обеспечивает минимально допустимый радиус прокладки кабелей без повреждения изоляции
• Материал: сталь с оцинкованным покрытием по методу сендзимира - защищает от коррозии, повышает долговечность
• Тип ступени: профиль перфорированный - позволяет фиксировать кабели хомутиками или креплениями через отверстия
• Тип бокового профиля: открытый - удобен для быстрого доступа к кабелям при обслуживании
• Цвет: светло-серый - соответствует цветовой гамме системы L5 Combitech

Совместимость и монтаж

Ответвитель LX5305K совместим с лотками серии L5 Combitech от DKC. Крепежные элементы и соединительные пластины уже включены в комплект - достаточно закрепить изделие болтами к основному лотку. Монтаж выполняется без сварки: все детали рассчитаны на механическую сборку. Убедитесь, что посадочный профиль основного лотка имеет ту же ширину (500 мм) и тип перфорации. Для точной фиксации используйте рекомендованные болты M8.

Преимущества

• Готовый комплект с крепежом снижает время монтажа и исключает потерю деталей
• Оцинкование по методу сендзимира гарантирует длительную защиту даже в агрессивных средах
• Перфорированный профиль позволяет легко адаптировать крепление кабелей под любые требования
• Открытый боковой профиль упрощает проверку состояния кабелей и внесение изменений в трассу
• Радиус 300 мм соответствует нормам прокладки большинства кабелей до 10 кв. мм

Ограничения применения

• Не предназначена для использования в условиях постоянного погружения в воду - хотя оцинковка защищает от влаги, IP-класс защиты не указан и не гарантирован
• Не подходит для кабелей с внешним диаметром более 40–45 мм - внутренний радиус 300 мм может вызвать перегиб и повреждение жил
• Не рекомендуется применять в качестве опорного элемента для тяжелых грузов - конструкция рассчитана только на вес кабелей и легких креплений
• Изделие несовместимо с лотками других серий, кроме L5 Combitech, из-за различий в форме профиля

Примеры использования

• Обход препятствий на производстве: пересечение трассы с технологическим трубопроводом
• Подключение распределительных щитов к основной кабельной трассе в цеху
• Организация ответвления к датчикам и исполнительным механизмам на конвейере
• Замена старой металлической гофры на современную лотковую систему с сохранением существующих маршрутов

Практические советы

• Перед монтажом проверьте, чтобы кабели внутри имели достаточный запас длины - радиус 300 мм требует свободного прохождения без натяжения
• Устанавливайте ответвитель на ровной поверхности; перекосы могут вызывать давление на стенки и деформацию профиля
• При использовании в помещениях с повышенной влажностью дополнительно смажьте места соединения антикоррозийной смазкой
• Не забудьте использовать термоусадочные колпачки или изолирующие муфты на концах кабелей, входящих в ответвитель - это предотвращает попадание влаги и пыли
• Для крупных проектов заказывайте несколько единиц сразу - партия lx5305k может иметь небольшую задержку при повторном заказе
