Ответвитель крестообразный лестничный 100х300мм | xlt100300 EKF

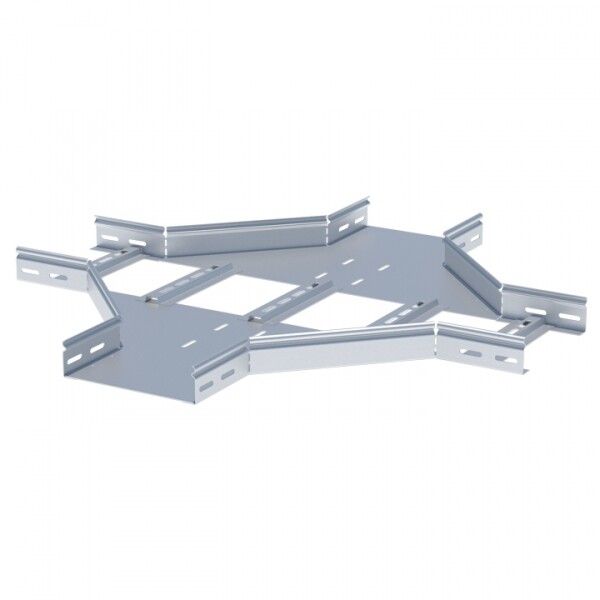

Ответвитель крестообразный лестничный 100×300 мм, Х-образный от EKF (артикул xlt100300) предназначен для организации пересечений кабельных трасс в лестничных лотках без изгиба проводов. Изделие выполнено из оцинкованной стали и совместимо с системой EKF-Line.

Назначение и область применения

Ответвитель крестообразный лестничный 100×300 мм, Х-образный используется для создания пересечения двух кабельных трасс в одной горизонтальной плоскости. Применяется в системах лестничных лотков там, где необходимо пересечение кабельных путей - например, на этажах с распределёнными точками питания, в серверных помещениях, на производственных площадках или в жилых зданиях с многоуровневой проводкой.

Технические характеристики

• Размеры: ширина 300 мм, высота 100 мм, внутренний радиус 300 мм
• Материал: сталь оцинкованная, толщиной 0,8 мм
• Покрытие: цинк - защищает от коррозии
• Тип ступени: перфорированный профиль - позволяет фиксировать кабели хомутиками
• Тип бокового профиля: открытый - удобен для прокладки и осмотра
• Цвет: серый
• Гарантийный срок: 36 месяцев

Совместимость и монтаж

Ответвитель крестообразный лестничный 100×300 мм, Х-образный совместим со всеми лестничными лотками серии EKF-Line того же размера (300 мм шириной). Монтируется на болты или саморезы через предварительно просверленные отверстия в основании. Установка выполняется после сборки основного участка лотка - ответвитель вставляется в нужную точку и закрепляется. Для герметичности и повышенной защиты рекомендуется использовать комплектную защитную крышку (не включена в комплект).

Безопасность и стандарты

Изделие соответствует требованиям безопасности для кабельных систем в условиях промышленного и коммерческого использования. Оцинкованное покрытие снижает риск коррозии, что продлевает срок службы системы. Перфорация на дне исключает острые кромки, которые могли бы повредить изоляцию кабелей.

Преимущества

• Оптимальный радиус изгиба 300 мм - минимизирует нагрузку на кабели при прокладке
• Открытые боковые профили обеспечивают легкий доступ к кабелям для обслуживания
• Устойчивость к коррозии благодаря оцинковке - подходит для помещений с повышенной влажностью
• Совместимость с крышками - при установке крышки повышается класс защиты от пыли и влаги
• Жесткая конструкция из стали 0,8 мм - выдерживает значительные нагрузки от кабелей

Ограничения применения

• Не предназначен для вертикальных пересечений - работает только в горизонтальной плоскости
• Не рассчитан на использование вне помещений без дополнительной защиты (крышка обязательна)
• Не подходит для кабелей с внешним диаметром более 50 мм - возможны трудности с прокладкой
• Требуется соблюдение шага между креплениями - не менее 1 метра для равномерной нагрузки

Примеры использования

• Пересечение трасс в офисном здании: одна линия идет к рабочим местам, другая - к серверным шкафам
• Производственный цех: питание оборудования на двух уровнях пересекаются над конвейером
• Апартаменты с несколькими комнатами: кабели от щита расходятся в четырёх направлениях
• Лестничные клетки с распределением света и сигнализации по этажам

Практические советы

• При выборе проверьте внутреннюю ширину лотка - она должна точно совпадать с 300 мм
• Используйте защитную крышку, особенно в сырых или запылённых помещениях - это увеличит IP-класс до IP54
• Не затягивайте крепления слишком сильно - это может деформировать перфорацию
• При прокладке большого количества кабелей используйте фиксирующие хомуты - они предотвращают провисание
• Ответвитель крестообразный лестничный 100×300 мм, Х-образный от EKF лучше заказывать в комплекте с крышками и крепёжными элементами - это сэкономит время на монтаже
