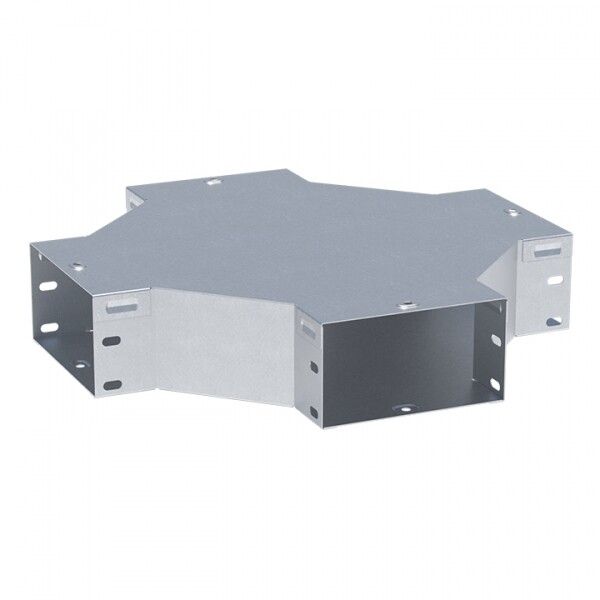

Ответвитель крестообразный 100х200мм | x10020008 EKF

Ответвитель крестообразный 100х200 мм от EKF - компонент системы EKF-Line для организации ответвлений кабельных трасс в местах пересечения четырёх направлений. Применяется совместно с металлическими лотками T-Line для прокладки силовых и слаботочных кабелей в промышленных, коммерческих и жилых зданиях.

Назначение и область применения

Ответвитель крестообразный 100х200 мм используется для создания перекрёстка в кабельной трассе, где необходимо развести четыре направления проводов: два взаимно перпендикулярных входа и выхода. Подходит для установки на стенах, потолках и полу. Применяется в системах с лотками T-Line, когда требуется сохранить целостность трассы при изменении её геометрии. Часто встречается в распределительных щитах, серверных помещениях, на производственных участках и в офисных комплексах.

Технические характеристики

• Размеры: высота 100 мм, ширина 200 мм
• Тип конструкции: тройник горизонтальный (четыре плоскости соединения)
• Материал: сталь
• Толщина стенки: 0,8 мм
• Покрытие: горячее цинкование по методу Сендзимира - устойчиво к коррозии, долговечно
• Цвет: серый
• Гарантийный срок: 36 месяцев
• Исполнение: входит соединительный элемент - не требует дополнительных фиксирующих деталей при сборке с лотком

Совместимость и монтаж

Ответвитель крестообразный 100х200 мм совместим исключительно с лотками системы EKF-Line T-Line. Устанавливается путём вставки в боковые грани лотков, которые уже закреплены на поверхности. Соединительный элемент внутри обеспечивает плотную посадку без люфта. Монтаж выполняется без сварки - достаточно выровнять лотки и зафиксировать их в ответвителе. Для удобства можно использовать крепёж, предусмотренный для лотков (например, саморезы или хомуты). Не рекомендуется применять с лотками других производителей из-за различий в габаритах и форме профиля.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электромонтажных систем в условиях повышенной влажности и механических нагрузок. Горячее цинкование по методу Сендзимира гарантирует соответствие ГОСТ 14918 и ISO 1461, что делает его безопасным для длительной эксплуатации в промышленной среде. Ответвитель не содержит токсичных покрытий и не выделяет вредных веществ при нагреве.

Преимущества

• Универсальная форма - позволяет выполнять кросс-ответвление в одной точке без использования нескольких тройников
• Высокая прочность благодаря стали толщиной 0,8 мм
• Защита от коррозии - цинковое покрытие служит десятилетиями даже в агрессивных средах
• Легко интегрируется в существующую систему EKF-Line без доработок
• Не требует специальных инструментов для монтажа

Ограничения применения

• Не предназначен для использования вне системы EKF-Line T-Line - несовместим с другими типами лотков
• Не рассчитан на прямое крепление к несущим конструкциям - должен использоваться только как элемент между лотками
• Не подходит для кабелей с внешним диаметром более 50 мм - возможны трудности с пропуском через внутренние каналы
• Запрещено применять в условиях постоянного погружения в жидкость - хотя цинк защищён, герметичность не обеспечивается

Примеры использования

• Пересечение трасс в серверной комнате: основной лоток идёт вдоль стены, второй - поперёк, третий - к шкафу, четвёртый - к розеткам
• Обход оборудования на производстве: кабели от трёх станков сходятся в одном месте, затем расходятся к распределительному щиту
• Модернизация старой проводки: замена пластикового лотка на металлический с ответвителем для увеличения надёжности

Практические советы

• Перед монтажом проверьте, чтобы все лотки имели одинаковый уровень - иначе возникнет перекос, затрудняющий ввод кабелей
• При прокладке большого количества кабелей используйте дополнительные фиксаторы на входах/выходах, чтобы предотвратить перегрузку на соединительный элемент
• При работе в сырых помещениях (цеха, подвалы) дополнительно контролируйте состояние цинкового покрытия - повреждения лучше сразу восстановить антикоррозийным составом
• Артикул x10020008 - единственный в линейке EKF-Line с такими габаритами; другие ответвители имеют меньшие размеры или другую форму
• Не забудьте, что этот ответвитель - часть системы EKF-Line: все остальные элементы (крышки, углы, переходники) должны быть из того же семейства
