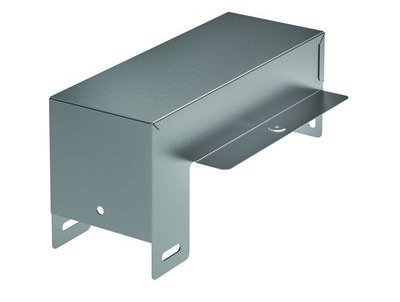

Ответвитель-крышка Т-обр вертикальный вниз DDS 300/100 в комплекте с крепежными элементами и соединительными пластинами, | 37383KHDZ DKC ДКС

Ответвитель-крышка Т-образный вертикальный вниз DDS 300/100 от DKC - элемент системы S5 Combitech, предназначенный для организации Т-образных ответвлений кабельной трассы с переходом вниз. Благодаря усиленному исполнению и горячего цинкованию, этот ответвитель надежно работает в агрессивных средах, сохраняя целостность кабелей и упрощая сборку.

Назначение и область применения

Ответвитель-крышка DDS 300/100 используется для создания Т-образных ответвлений кабельных трасс в системе S5 Combitech. Он позволяет безопасно изменить направление трассы с горизонтального на вертикальное вниз, обеспечивая плавный переход кабелей без перегибов и механических напряжений. Подходит для установки в промышленных помещениях, на производствах, в энергообъектах и других местах с высокими требованиями к долговечности и безопасности кабельных путей.

Технические характеристики

• Габаритные размеры: 100×300×50 мм - ширина горизонтальной части 100 мм, глубина вертикальной части 300 мм, высота бортов 50 мм;
• Материал корпуса: нержавеющая сталь - прочная, не деформируется под нагрузкой;
• Покрытие: горячее цинкование - защита от коррозии на 30–50 лет в зависимости от условий эксплуатации;
• Исполнение: усиленное - увеличенная жесткость конструкции для работы под нагрузкой;
• Огнестойкость: да - соответствует требованиям пожарной безопасности при распространении пламени;
• Цвет: серый - стандартный цвет оцинкованной стали;
• Диапазон: широкодиапазонное - совместим с различными типами кабелей и проводов внутри допустимых габаритов.

Совместимость и монтаж

Ответвитель DDS 300/100 предназначен исключительно для использования в системе S5 Combitech. Он легко соединяется с другими элементами этой системы через комплектные соединительные пластины, входящие в комплект. Монтаж выполняется без сварки: достаточно закрепить ответвитель болтами и гайками, которые также входят в комплект. Установка возможна как на стену, так и на потолок - конструкция рассчитана на вертикальную нагрузку вниз. Диаметр отверстий под крепеж соответствует стандартным размерам системы S5 Combitech.

Безопасность и стандарты

Ответвитель-DDS 300/100 от DKC имеет огнестойкую конструкцию и соответствует нормам пожарной безопасности для промышленных кабельных трасс. Горячее цинкование обеспечивает соответствие требованиям к коррозионной стойкости в соответствии с ГОСТ 14918. Конструкция не содержит токсичных материалов и не выделяет вредных веществ при нагреве.

Преимущества

• Все необходимые крепежные элементы и соединительные пластины уже в комплекте - снижаются затраты времени на подготовку к монтажу;
• Горячее цинкование гарантирует длительную службу даже во влажных, химически активных или агрессивных средах;
• Усиленное исполнение позволяет использовать ответвитель там, где есть риск механических воздействий или больших нагрузок на трассу;
• Плавный переход кабелей минимизирует риск повреждения изоляции и продлевает срок службы проводов;
• Стандартные размеры обеспечивают взаимозаменяемость с другими элементами системы S5 Combitech.

Ограничения применения

• Не предназначен для использования вне системы S5 Combitech - другие системы не поддерживают совместимость по креплениям и формату;
• Работает только с кабелями, помещаемыми внутрь профиля 100×300 мм - крупногабаритные пучки или трубчатые кабели могут не поместиться;
• Не рекомендован для постоянного погружения в жидкость - хотя покрытие защищает от коррозии, герметичность не обеспечена;
• Не следует применять в условиях температур выше +80 C - материал теряет часть прочностных характеристик при экстремальных нагревах.

Примеры использования

• Переход кабельной трассы с уровня пола на уровень оборудования в цеху;
• Обводка трассы вокруг колонн или технологического оборудования в производственных залах;
• Подключение распределительных щитов, расположенных ниже основной трассы;
• Прокладка силовых и сигнальных кабелей в пищевой, фармацевтической или химической промышленности - благодаря антикоррозийному покрытию.

Практические советы

• Перед монтажом проверьте, чтобы внутренние размеры ответвителя DDS 300/100 соответствовали суммарному сечению всех укладываемых кабелей - не заполняйте более чем на 60 % свободного объема;
• Используйте только оригинальные соединительные пластины и крепеж из комплекта - сторонние детали могут нарушить герметичность и прочность соединения;
• При установке в сыром помещении дополнительно контролируйте состояние цинкового покрытия каждые 5–7 лет - при наличии белого налета (цвета оксидов цинка) замены не требуется, он является защитным слоем;
• Ответвитель-DKC можно комбинировать с крышками и угловыми элементами той же серии - система позволяет собирать сложные маршруты без дополнительных адаптеров.
