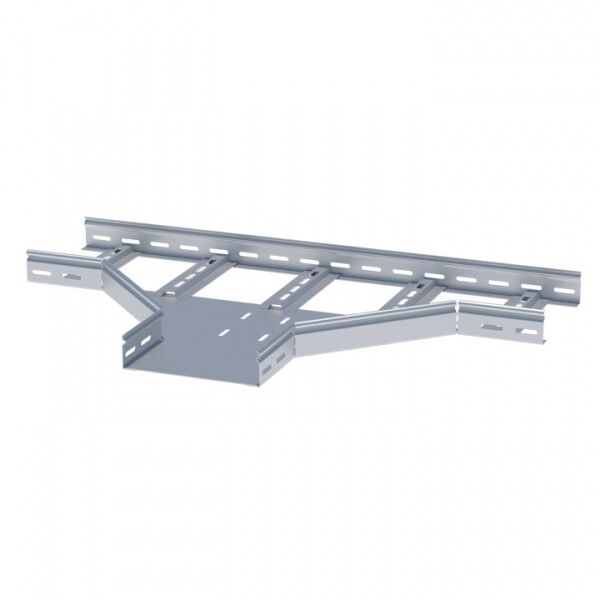

Ответвитель T-образный лестничный 100х400мм | tlt100400 EKF

Ответвитель Т-образный лестничный 100х400мм от EKF — элемент кабельной трассы для организации перпендикулярных ответвлений на лестничных лотках. Артикул tlt100400 совместим с лотками серии EKF-Line и предназначен для прокладки силовых и слаботочных кабелей в промышленных и коммерческих объектах.

Назначение и область применения

Ответвитель Т-образный лестничный 100х400мм используется для создания Т-образных переходов между основной и боковой кабельными трассами. Подходит для систем, где требуется изменить направление кабельной сети без потери жесткости конструкции. Применяется в цехах, распределительных пунктах, офисных зданиях, на транспорте и других местах с высокой плотностью кабелей.

Технические характеристики

• Размеры: ширина 400 мм, высота 100 мм — соответствует стандартному лестничному лотку того же формата
• Внутренний радиус изгиба: 300 мм — обеспечивает безопасный изгиб кабелей без повреждения изоляции
• Материал: сталь с цинковым покрытием — устойчив к коррозии, подходит для помещений с повышенной влажностью
• Толщина стенки: 1,2 мм — гарантирует механическую прочность при нагрузке до 50 кг/м
• Тип ступени: перфорированный профиль — позволяет легко фиксировать кабели хомутиками и проводить осмотр
• Тип бокового профиля: открытый — упрощает доступ к кабелям при обслуживании
• Симметричность: да — можно использовать как влево, так и вправо без переустановки
• Цвет: серый — соответствует цветовой гамме всей серии EKF-Line
• Гарантия: 36 месяцев

Совместимость и монтаж

Ответвитель Т-образный лестничный 100х400мм совместим с лотками EKF-Line шириной 400 мм и высотой 100 мм. Устанавливается на прямые участки трассы с помощью болтовых соединений. В комплекте предусмотрен соединительный элемент — не требует доп purchases. Монтаж выполняется без сварки: достаточно выровнять лотки, зафиксировать болтами и затянуть моментом 8–10 Н·м. Открытый профиль позволяет собирать конструкцию даже после прокладки кабелей.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571 и рекомендациям IEC 61537 для кабельных лотков. Цинковое покрытие обеспечивает электроизоляционную защиту от коррозии, что снижает риск возникновения замыканий. Не содержит материалов, выделяющих токсичные вещества при нагреве.

Преимущества

• Удобная сборка благодаря предварительно подготовленным отверстиям и комплектному соединительному элементу
• Высокая несущая способность — выдерживает массу кабелей и внешние нагрузки
• Легкий доступ к кабелям — перфорированная ступень и открытый профиль позволяют проводить диагностику без демонтажа
• Симметричная форма — одинаково эффективен для правосторонних и левосторонних ответвлений
• Долгий срок службы — цинкование + толстая сталь обеспечивают надежность в течение всего гарантийного периода

Ограничения применения

• Не предназначен для наружной установки без защиты от прямого воздействия атмосферных осадков
• Не рассчитан на использование в взрывоопасных средах (не имеет взрывозащиты)
• Не подходит для лотков другого размера — например, 200 мм или 600 мм
• Крышка для закрытия верхней части продается отдельно — при необходимости герметизации требуется докупить её

Примеры использования

• Подключение питания к станкам от основной трассы в цеху
• Разводка сигнальных кабелей к датчикам на конвейере
• Обход препятствий (колонн, труб) в распределительном щите
• Создание ответвления к освещению в длинном коридоре

Практические советы

• Проверьте перед монтажом, чтобы внутренний радиус 300 мм соответствовал минимальному радиусу изгиба используемых кабелей — особенно для многожильных и оптоволоконных
• При использовании в помещениях с высокой влажностью дополнительно проверяйте целостность цинкового покрытия
• Затягивайте болты равномерно — перекос может вызвать деформацию профиля
• Если нужна герметизация — заказывайте крышку отдельно (артикулы крышек указаны в каталоге EKF-Line)
• Для больших объемов кабелей убедитесь, что суммарный заполненный объем не превышает 40% от внутреннего сечения лотка
