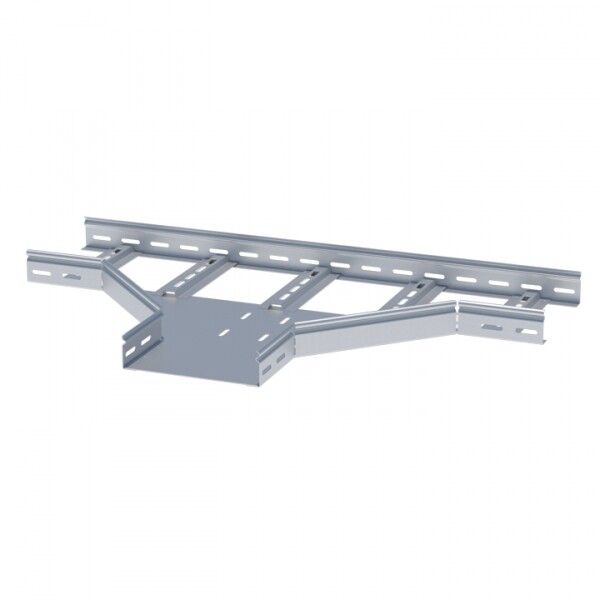

Ответвитель T-образный лестничный EKF-Line PROxima 50х300 мм EKF tlt50300

Ответвитель T-образный лестничный 50х300 мм от EKF - компонент системы кабельной трассы EKF-Line, предназначенный для создания безопасных и надёжных ответвлений в лестничных лотках. Простой в установке, он обеспечивает организованную прокладку кабелей на перепадах уровней, сохраняя целостность трассы и доступ к проводкам.

Назначение и область применения

Ответвитель T-образный лестничный 50х300 мм используется для формирования T-образных переходов между участками лестничного лотка. Он позволяет изменить направление кабельной трассы - например, вывести кабели из горизонтального участка в вертикальный или сделать ответвление к оборудованию сбоку. Подходит для прокладки силовых, слаботочных и управляющих кабелей в промышленных зонах, офисах, жилых комплексах, на транспорте и в энергообъектах.

Технические характеристики

• Размеры: высота 50 мм, ширина 300 мм, внутренний радиус изгиба 300 мм
• Материал: сталь с цинковым покрытием - защищает от коррозии, повышает долговечность
• Толщина стенки: 1,2 мм - обеспечивает достаточную жёсткость при нагрузках
• Тип ступени: перфорированный профиль - позволяет легко фиксировать кабели хомутиками или креплениями
• Тип бокового профиля: открытый - даёт свободный доступ к кабелям для осмотра и ремонта
• Исполнение: с соединительным элементом - упрощает стыковку с другими элементами лотка
• Симметричное исполнение: да - можно использовать как влево, так и вправо без замены
• Цвет: светло-серый - соответствует цветовой гамме всей серии EKF-Line
• Гарантия: 36 месяцев

Совместимость и монтаж

Ответвитель T-образный лестничный 50х300 мм совместим с лестничными лотками EKF-Line того же размера - 50×300 мм. Устанавливается путём простого соединения с основным лотком через заводской соединительный элемент. Для герметичности и защиты от внешних воздействий требуется дополнительно закрепить крышку (не включена в комплект). Монтаж выполняется болтами или саморезами через предварительно просверленные отверстия в профиле. Нет необходимости в сварке - всё собирается механически.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для кабельных систем в помещениях с повышенной влажностью и промышленной средой. Цинковое покрытие снижает риск электрохимической коррозии. Гарантия 3 года подтверждает соответствие нормам надёжности. Не предназначен для использования во взрывоопасных зонах или при температуре выше +40 C без дополнительной термической защиты.

Преимущества

• Удобная сборка: не требует специальных инструментов, монтаж занимает минимум времени
• Высокая механическая прочность: выдерживает вес кабелей и легкие нагрузки на конструкцию
• Легкий доступ к кабелям благодаря открытому профилю и перфорированной ступени
• Симметричная форма - один элемент решает две задачи: правое и левое ответвление
• Цинкование - продлевает срок службы даже в условиях повышенной влажности

Ограничения применения

• Не предназначен для наружной установки без дополнительной защиты от атмосферных осадков
• Не рассчитан на значительные ударные или динамические нагрузки - не используйте как опору для оборудования
• Крышка не входит в комплект - её необходимо заказывать отдельно
• Подходит только для лотков шириной 300 мм и высотой 50 мм - несовместим с другими размерами

Примеры использования

• Отвод кабелей от главной трассы к распределительному щиту на этаже
• Переход с горизонтальной части лотка на вертикальную - например, к шкафу управления
• Обеспечение доступа к кабелям для частого обслуживания - в серверных, на заводах, в лифтовых shafts
• Формирование ответвления к конвейеру, насосу или другому устройству, расположенному сбоку

Практические советы

• Проверьте перед монтажом, что внутренний радиус 300 мм соответствует минимальному допустимому радиусу изгиба ваших кабелей - особенно для многожильных и чувствительных к деформации типов
• Используйте пластиковые или металлические крышки (заказываются отдельно) для защиты от пыли и случайного контакта
• При групповом монтаже нескольких ответвителей - соблюдайте равномерное расстояние между точками ответвления, чтобы не перегружать одну секцию лотка
• Для длительной эксплуатации в агрессивной среде рекомендуется периодически проверять состояние цинкового покрытия и при необходимости применять антикоррозийные составы
• Артикул tlt50300 - запомните его для заказа запасных элементов; этот ответвитель является частью стандартизированной серии EKF-Line, поэтому все компоненты совместимы между собой
