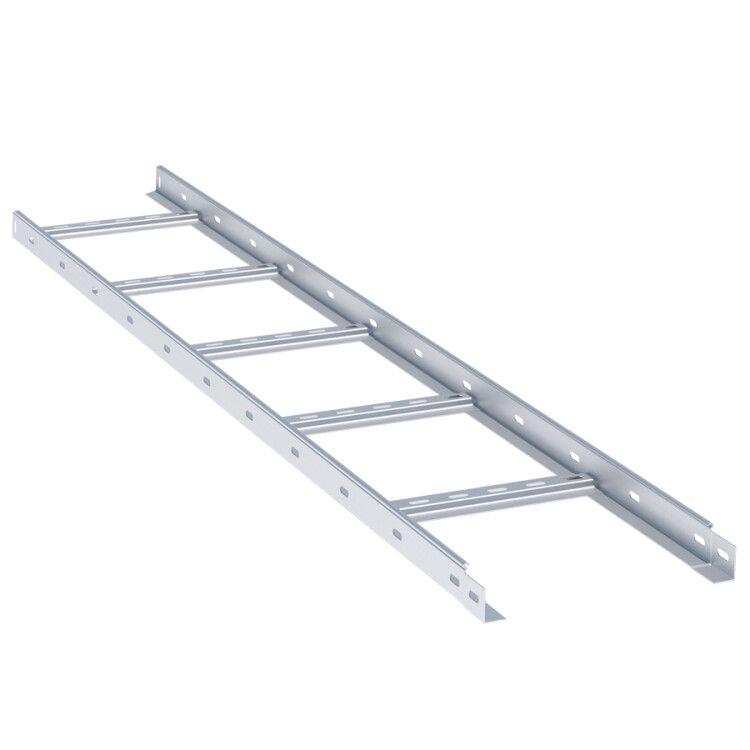

Лоток лестничный 50х500х6000-1,5 мм EKF | LT50500x6-1,5

Лоток лестничный 50х500х6000 мм, толщина 1.5 мм от EKF - это прочная металлическая конструкция для открытой прокладки кабелей и проводов в промышленных и коммерческих объектах. Артикул lt50500x6-1,5 обеспечивает надежную фиксацию тяжелых кабельных трасс с возможностью быстрого доступа и теплообмена.

Назначение и область применения

Лоток лестничный 50х500х6000 мм, толщина 1.5 мм предназначен для прокладки силовых, контрольных и информационных кабелей при открытой электропроводке. Подходит для установки в производственных помещениях, на заводах, в распределительных пунктах, серверных и других зонах с высокой плотностью кабельных трасс. Благодаря открытой конструкции и высокой несущей способности идеально подходит для массивных пучков кабелей, где требуется частый доступ для обслуживания или модернизации системы.

Технические характеристики

• Размеры: ширина 50 мм, глубина 500 мм, длина 6000 мм
• Толщина стенки: 1,5 мм - повышает жесткость и долговечность при нагрузках
• Материал: сталь - обеспечивает механическую прочность и совместимость с металлоконструкциями
• Покрытие: цинк - защищает от коррозии, увеличивает срок службы в агрессивных средах
• Расстояние между перекладинами: 300 мм - гарантирует равномерное распределение веса кабелей
• Огнестойкость: да - сохраняет целостность при воздействии открытого пламени, соответствует требованиям пожарной безопасности
• Цвет: серый - стандартизированная окраска для промышленного использования
• Гарантия: 36 месяцев - подтверждает качество производства и материалов

Совместимость и монтаж

Лоток лестничный 50х500х6000 мм, толщина 1.5 мм совместим с аксессуарами серии EKF-M-Line: углы, переходники, муфты, крышки и кронштейны. Для монтажа используются болтовые соединения или сварка на несущих конструкциях. Установка выполняется на вертикальных и горизонтальных участках трассы. Крепление рекомендуется через каждые 1–1,5 метра, особенно при больших нагрузках. Обязательно соблюдайте допустимую грузоподъемность - максимальная нагрузка зависит от количества и типа кабелей, но не должна превышать расчетную для данного типоразмера.

Безопасность и стандарты

Изделие прошло испытания на огнестойкость и соответствует нормам пожарной безопасности для промышленных объектов. Цинковое покрытие снижает риск возникновения электрохимической коррозии. Применение в соответствии с ПУЭ и ГОСТ Р 50571.15 обеспечивает безопасную эксплуатацию в помещениях с повышенной влажностью и температурными перепадами.

Преимущества

• Высокая несущая способность благодаря жесткой рамной конструкции и толщине 1,5 мм
• Открытая форма - удобство осмотра, ремонта и добавления новых кабелей без демонтажа
• Естественная вентиляция - предотвращает перегрев кабелей, особенно важна при большой плотности укладки
• Цинкование - устойчивость к ржавчине даже в сырых или химически активных средах
• Широкая совместимость с аксессуарами EKF-M-Line - упрощает проектирование сложных трасс

Ограничения применения

• Не предназначена для прокладки внутри бетонных плит или подземных каналов - требует открытой установки
• Не подходит для мест с постоянным контактом с агрессивными жидкостями (кислоты, щелочи) - цинк не выдерживает длительного воздействия таких сред
• При использовании в условиях сильной вибрации необходимо дополнительно закреплять кабели, чтобы исключить их перемещение по перекладинам
• Длина 6 м - при длинных трассах (>10 м) требуется компенсация теплового расширения или установка компенсаторов

Примеры использования

• Прокладка силовых кабелей от трансформаторной подстанции к распределительному щиту в цеху
• Трассировка кабелей управления на конвейерной линии с частым доступом для диагностики
• Обустройство кабельных путей в серверной комнате для питания и связи оборудования
• Подвеска кабелей вдоль технологических трубопроводов на заводе

Практические советы

• Перед монтажом проверьте посадочные размеры - ширина лотка 50 мм требует точного подбора крепежа и кронштейнов
• При укладке большого числа кабелей используйте крышки - они снижают запыленность и обеспечивают дополнительную защиту
• Не перегружайте лоток - суммарный вес кабелей не должен превышать 80% от расчетной нагрузки для этого типоразмера
• При прокладке на высоте более 2,5 м обязательно используйте страховочные элементы и крепите лоток к несущим конструкциям с шагом не более 1,2 м
• Артикул lt50500x6-1,5 - один из самых популярных в серии EKF-M-Line; для ответвлений выбирайте аналогичные комплектующие этой же серии
