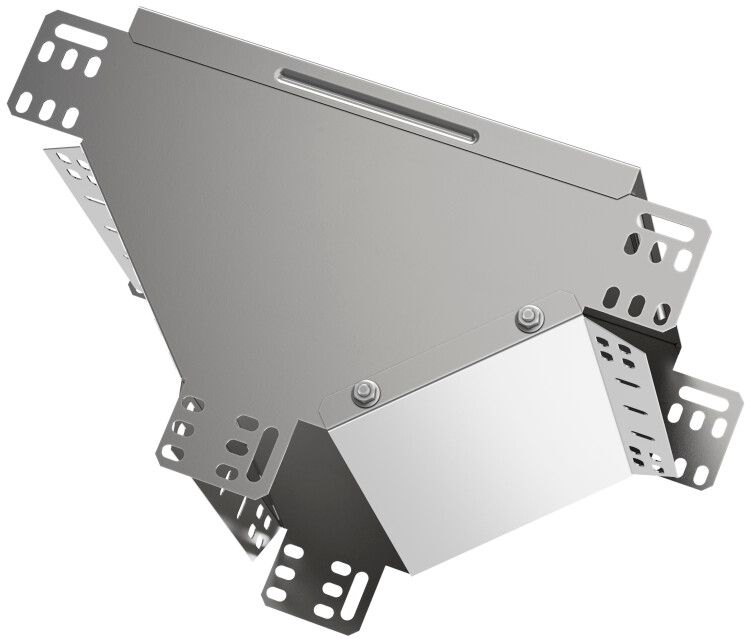

Ответвитель Т-образный вертикальный вниз 50х100 IEK - CLM50D-OVN-050-100

Ответвитель Т-образный вертикальный вниз 50х100 от IEK (ИЭК), артикул clm50d-ovn-050-100, предназначен для организации вертикального спуска кабельной трассы в системах кабельных лотков без нарушения горизонтального направления основного канала. Продукт из серии ESCA совместим с другими элементами лотковой системы IEK и рассчитан на длительную эксплуатацию.

Назначение и область применения

Ответвитель Т-образный вертикальный вниз 50х100 используется для создания ответвления кабельной трассы вниз под углом 90°, сохраняя при этом прямолинейность основного лотка. Подходит для прокладки силовых и управляющих кабелей в промышленных объектах, на заводах, в распределительных пунктах, где требуется организовать переход с горизонтальной части лотка на вертикальный участок.

Технические характеристики

• Тип изделия: T-образный отвод с вертикальным спуском вниз
• Габаритные размеры: 100×100×50 мм (длина × ширина × высота боковой стенки)
• Высота боковой стенки: 50 мм
• Толщина материала: 0,8 мм
• Материал: сталь с оцинкованным покрытием
• Покрытие: оцинкованное по технологии Сендзимира (слой цинка ≥10 мкм)
• Цвет: серый
• Тип соединения: болтовое - фиксируется саморезами или болтами к основному лотку
• Срок службы: до 20 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Ответвитель Т-образный вертикальный вниз 50х100 совместим с лотками серии ESCA от IEK, имеющими ширину 100 мм. Устанавливается на нижнюю поверхность горизонтального лотка. Для монтажа используются стандартные болты M4–M6 (не входят в комплект). Комплектуется крышкой - она обеспечивает закрытую форму защиты после установки. Перед монтажом проверьте соответствие габаритов основного лотка - внутренняя ширина должна быть 100 мм, чтобы обеспечить плотное прилегание.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и коррозионной стойкости для промышленного оборудования. Оцинкованное покрытие защищает от коррозии в условиях повышенной влажности и агрессивной среды. Соответствует рекомендациям ГОСТ Р 50571 и нормам для кабельных систем в зонах с высокой степенью защиты.

Преимущества

• Устойчивость к коррозии благодаря толстому слою цинка по технологии Сендзимира
• Простота сборки - болтовое соединение позволяет легко демонтировать и заменить
• Закрытая форма с крышкой снижает риск попадания пыли и влаги
• Совместимость с продукцией серии ESCA - возможность использовать в единой системе без адаптеров
• Долгий срок службы - до 20 лет без потери функциональности

Ограничения применения

• Не предназначена для использования в условиях постоянного погружения в воду - не имеет IP-рейтинга
• Подходит только для лотков шириной 100 мм; несовместим с лотками других размеров без модификаций
• Не рекомендуется применять в местах с частыми ударными нагрузками - материал толщиной 0,8 мм не выдерживает значительных механических воздействий
• Не предназначен для работы при температурах выше +60 C - возможна деформация покрытия

Примеры использования

• Переход с горизонтального лотка на этажный стояк в производственном цехе
• Спуск кабелей от распределительного щита к оборудованию на полу
• Обустройство кабельных трасс в автоматизированных линиях с многоуровневой проводкой
• Монтаж в помещениях с высокой влажностью - например, в насосных станциях или холодильных камерах

Практические советы

• При монтаже используйте антивибрационные прокладки между ответвителем и лотком - это продлит срок службы креплений
• Проверяйте перед установкой, что все кабели помещаются внутри с запасом - максимальная вместимость зависит от типа и количества жил
• Не перегружайте лоток - суммарный вес кабелей не должен превышать допустимую нагрузку на конструкцию (до 15 кг/м при равномерном распределении)
• После монтажа обязательно закрывайте крышку - даже при временной эксплуатации открытый доступ увеличивает риск повреждения кабелей
• Для обслуживания можно снять крышку без демонтажа всего ответвителя - это экономит время при плановых осмотрах
