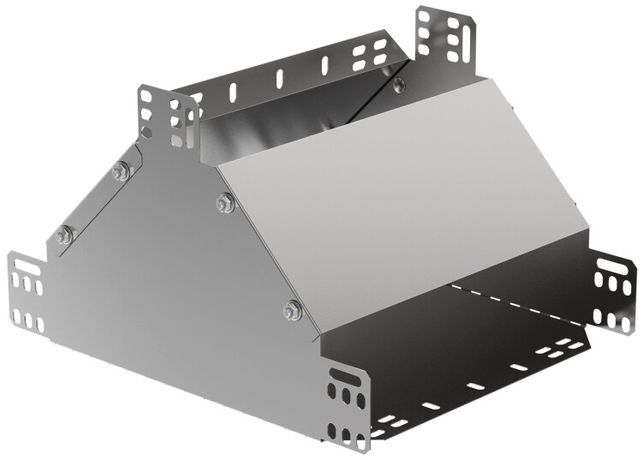

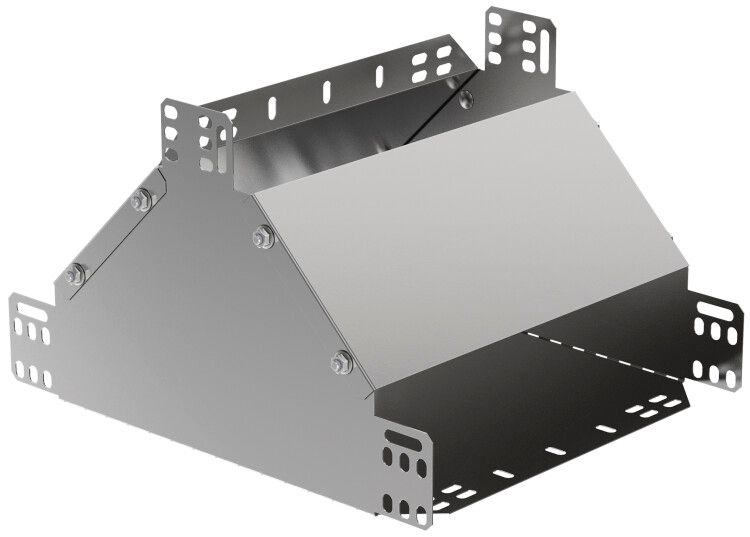

Ответвитель Т-образный вертикальный вверх 50х100 IEK - CLM50D-OVV-050-100

Ответвитель Т-образный вертикальный вверх 50х100мм от IEK (ИЭК), артикул clm50d-ovv-050-100, предназначен для организации вертикального отвода кабельной трассы вверх без нарушения горизонтального направления лотка. Изделие выполнено из оцинкованной стали и рассчитано на длительную эксплуатацию в промышленных условиях.

Назначение и область применения

Ответвитель Т-образный вертикальный вверх 50х100мм используется для создания Т-образного ответвления кабельной трассы, когда необходимо вывести кабели вверх из горизонтального лотка. Применяется в системах распределения электроэнергии на объектах с высокой плотностью кабельных трасс: заводские цеха, энергообъекты, транспортная инфраструктура, логистические комплексы. Подходит для работы с кабелями в металлических лотках того же типа и габарита.

Технические характеристики

• Тип изделия: T-образный отвод с вертикальным выходом вверх
• Габаритные размеры: 100×100×50 мм (длина × ширина × высота боковой стенки)
• Высота боковой стенки: 50 мм - обеспечивает достаточное пространство для вывода кабелей без перегибов
• Материал: сталь с покрытием по методу Сендзимира - устойчивость к коррозии и механическим повреждениям
• Толщина материала: 0,8 мм - оптимальная жесткость для нагрузок при монтаже и эксплуатации
• Тип соединения: болтовое - позволяет надежно фиксировать к лоткам без сварки
• Цвет: серый - соответствует цвету стандартных лотков IEK ESCA
• Срок службы: до 20 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Ответвитель Т-образный вертикальный вверх 50х100мм совместим с лотками серии ESCA от IEK, имеющими аналогичные габариты 100×100 мм. Монтаж осуществляется с помощью болтов через предварительно подготовленные отверстия - требуется только затянуть крепеж до упора. Установка выполняется на прямом участке лотка, без необходимости резки или модификации основного профиля. Для герметизации стыков рекомендуется использовать уплотнители, если система работает во влажной среде.

Безопасность и стандарты

Изделие соответствует требованиям к качеству и долговечности, заявленным производителем IEK для серии ESCA. Покрытие по методу Сендзимира гарантирует защитный слой цинка не менее 10 мкм, что обеспечивает соответствие нормам по коррозионной стойкости для внутренних помещений и защищённых зон. Сертификаты соответствия доступны на официальном сайте IEK.

Преимущества

• Не требует сварки - снижает время монтажа и исключает риск повреждения покрытия
• Универсальная форма - подходит для вывода кабелей вверх без изменения маршрута основного лотка
• Оцинкованное покрытие - устойчиво к влаге, химическим воздействиям и механическому износу
• Совместимость с серией ESCA - легко интегрируется в существующую систему без замены других элементов
• Заявленный срок службы 20 лет - минимизирует необходимость замены в течение всего жизненного цикла системы

Ограничения применения

• Не предназначена для использования вне закрытых помещений без дополнительной защиты от осадков и прямого солнечного света
• Не подходит для установки в местах с постоянными ударными нагрузками или вибрациями выше допустимых значений
• Не применяется для кабелей с внешним диаметром, превышающим вместимость лотка 100×100 мм
• Не рекомендуется для монтажа в агрессивных химических средах - например, в кислотных или щелочных производствах без специальной защиты

Примеры использования

• Подключение силового кабеля от нижнего уровня к оборудованию на платформе
• Вывод контрольных кабелей из горизонтального лотка к пульту управления
• Обход препятствий (балки, трубопроводы) путём поднятия трассы на нужную высоту
• Модернизация старой кабельной сети без замены всех лотков - благодаря совместимости с сериями ESCA

Практические советы

• Перед монтажом проверьте, чтобы внутренний размер лотка точно соответствовал 100×100 мм - даже небольшое отклонение может вызвать перекос
• Используйте болты с плоской головкой и шайбами - они равномерно распределяют нагрузку и не деформируют тонкий металл (0,8 мм)
• При большом количестве кабелей в ответвителе следите за радиусом изгиба - не допускайте перегибов, особенно у чувствительных кабелей
• При использовании в помещениях с повышенной влажностью дополнительно смажьте болтовые соединения антикоррозийной смазкой
• Ответвитель Т-образный вертикальный вверх 50х100мм от IEK можно комбинировать с другими элементами серии ESCA - это упрощает документирование и обслуживание системы
