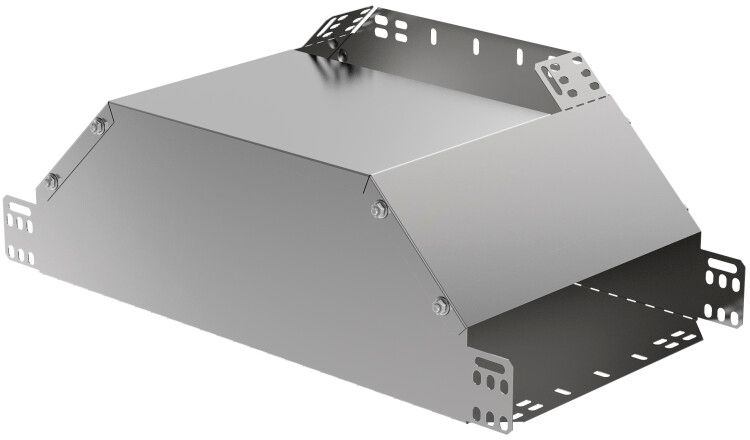

Ответвитель Т-образный вертикальный вверх боковой 50х100 IEK - CLM50D-OVVB-050-100

Ответвитель Т-образный вертикальный вверх боковой 50х100мм от IEK (ИЭК), артикул clm50d-ovvb-050-100, предназначен для изменения направления кабельной трассы на 90° вверх, обеспечивая переход между горизонтальным и вертикальным участками лотка. Продукт из серии ESCA создан для надёжной работы в промышленных условиях.

Назначение и область применения

Ответвитель Т-образный вертикальный вверх боковой 50х100мм используется для организации Т-образного ответвления кабельной трассы, когда необходимо вывести кабели вверх из горизонтального лотка. Подходит для установки в системах распределения электроэнергии на заводах, в цехах, на транспорте и в других объектах с жесткими требованиями к компактности и долговечности.

Технические характеристики

• Тип изделия: T-образный отвод
• Размеры: 100×100×50 мм (длина × ширина × высота боковой стенки)
• Высота боковой стенки: 50 мм
• Материал: сталь оцинкованная, толщиной 0,8 мм
• Покрытие: оцинкованное, методом Сендзимира (слой цинка ≥10 мкм)
• Тип соединения: болтовое
• Цвет: серый
• Срок службы: до 20 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Ответвитель Т-образный вертикальный вверх боковой 50х100мм совместим с лотками серии ESCA от IEK, имеющими аналогичную ширину 100 мм. Монтаж выполняется с помощью болтовых соединений - фиксируются к основному лотку через предварительно подготовленные отверстия. Для герметичности и прочности рекомендуется использовать болты класса прочности 4.8 и выше. Установка возможна как внутри помещений, так и в защищённых зонах с повышенной влажностью.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571 и нормам безопасности для кабельных систем. Оцинкованное покрытие снижает риск коррозии, что повышает безопасность при длительной эксплуатации. Ответвитель не содержит токсичных материалов и не требует специальных мер защиты при монтаже.

Преимущества

• Увеличенная толщина цинкового слоя (≥10 мкм) обеспечивает устойчивость к коррозии даже в агрессивных средах
• Одинаковые размеры сторон позволяют легко комбинировать с другими элементами лотковой системы
• Болтовое соединение даёт возможность многократной сборки/разборки без потери прочности
• Серый цвет и единый дизайн поддерживают эстетику всей кабельной трассы

Ограничения применения

• Не предназначена для использования в условиях постоянного погружения в воду или воздействия открытого пламени
• Не рекомендуется применять в местах с частыми механическими ударными нагрузками - материал тонкий (0,8 мм)
• Подходит только для лотков шириной 100 мм; несовместим с лотками другого размера без адаптеров
• Требуется точное соответствие посадочного профиля - не допускается принудительная деформация при монтаже

Примеры использования

• Переход кабелей с горизонтального лотка на вертикальную стойку в цехе с оборудованием
• Обеспечение доступа к кабелям для обслуживания оборудования на этажах
• Организация вывода силовых кабелей вверх от распределительного щита
• Интеграция в существующую систему лотков IEK ESCA при модернизации электроснабжения

Практические советы

• При монтаже проверьте, чтобы внутренние углы не перекашивались - это влияет на свободный проход кабелей
• Используйте пластиковые вставки или муфты на входе/выходе кабелей, чтобы избежать повреждения изоляции
• Для длинных трасс с большим количеством ответвителей рассчитывайте суммарную массу кабелей - она не должна превышать допустимую нагрузку на крепление
• Проверяйте целостность цинкового покрытия перед установкой - при наличии сколов рекомендуется обработать антивандальной краской
• Ответвитель Т-образный вертикальный вверх боковой 50х100мм от IEK лучше заказывать в комплекте с остальными элементами серии ESCA - это гарантирует идеальное совпадение посадочных мест
