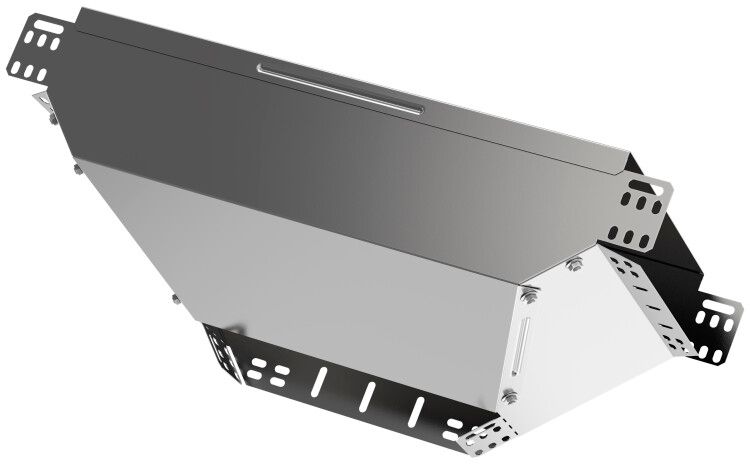

Ответвитель Т-образный вертикальный вниз боковой 50х100 IEK - CLM50D-OVNB-050-100

Ответвитель Т-образный вертикальный вниз боковой 50х100 мм от IEK (ИЭК), артикул clm50d-ovnb-050-100, предназначен для изменения направления кабельной трассы на 90° вниз, обеспечивая переход между горизонтальным и вертикальным участками лотка. Продукт из серии ESCA подходит для прокладки силовых и управляющих кабелей в промышленных условиях.

Назначение и область применения

Ответвитель Т-образный вертикальный вниз боковой 50х100 мм используется для создания Т-образного ответвления кабельной трассы, когда необходимо сместить лоток вниз перпендикулярно основному направлению. Подходит для установки в системах кабельных лотков на заводах, в цехах, распределительных пунктах, на транспорте и в других объектах с высокой нагрузкой на коммуникации.

Технические характеристики

• Тип изделия: T-образный отвод с вертикальным опусканием вниз
• Размеры: 100×100×50 мм (длина × ширина × высота боковой стенки)
• Высота боковой стенки: 50 мм
• Материал: сталь
• Толщина стенки: 0,8 мм
• Покрытие: оцинковано по методу Сендзимира - защитный слой цинка ≥10 мкм
• Цвет: серый
• Тип соединения: болтовое - фиксация через отверстия с использованием болтов М6–М8
• Срок службы: до 20 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Ответвитель Т-образный вертикальный вниз боковой 50х100 мм совместим с лотками серии ESCA от IEK того же размера (100×50 мм). Устанавливается на прямые участки лотка с помощью болтового крепления - предварительно вырезаются отверстия под профиль лотка, затем элемент фиксируется с двух сторон. Комплектуется крышкой, которая закрывается после прокладки кабелей. Для герметичности рекомендуется использовать уплотнители, если требуется IP54+.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571 и нормам безопасности для кабельных систем. Оцинкование по методу Сендзимира обеспечивает долговечную антикоррозийную защиту, что позволяет применять его в помещениях с повышенной влажностью и агрессивными средами. Напряжение и ток не регламентируются - изделие является пассивным элементом системы.

Преимущества

• Устойчивость к коррозии благодаря глубокому цинкованию - срок службы до 20 лет
• Жесткая конструкция из стали 0,8 мм - сохраняет форму даже при механической нагрузке
• Болтовое соединение - надежная сборка без сварки, допускает демонтаж и переустановку
• Крышка в комплекте - защищает кабели от внешнего воздействия и упрощает обслуживание
• Совместимость с серией ESCA - легко интегрируется в существующую систему

Ограничения применения

• Не предназначена для использования вне помещений без дополнительной защиты от осадков - хотя покрытие устойчиво, сам лоток не имеет степени защиты IP выше IP54 без уплотнителей
• Не подходит для кабелей с наружным диаметром более 80% внутренней площади лотка - возможна перегрузка и затруднённый монтаж
• Не рекомендуется для частых температурных колебаний ниже –30C - материал теряет пластичность, повышается риск хрупкости
• Не заменяет повороты радиусом - для плавных изгибов используются специальные углы

Примеры использования

• Переход с горизонтального лотка на вертикальный стояк в цехе с оборудованием
• Подключение питания к станкам, расположенным ниже уровня основного кабельного канала
• Обход препятствий (балки, трубопроводы) в распределительных щитовых
• Монтаж в автоматизированных линиях с многоуровневой проводкой

Практические советы

• При монтаже проверьте посадочные отверстия - они должны точно совпадать с размером лотка (100×50 мм); не используйте адаптеры без согласования с производителем
• Закручивайте болты равномерно - перекос может деформировать стенку и нарушить герметичность крышки
• Для открытых зон (например, на эстакадах) дополнительно устанавливайте силиконовые уплотнители под крышку
• При прокладке большого числа кабелей - учитывайте свободное пространство внутри: максимальная заполненность - 60% сечения
• Проверяйте целостность цинкового покрытия перед установкой - при повреждениях обработайте края антивандальной краской
