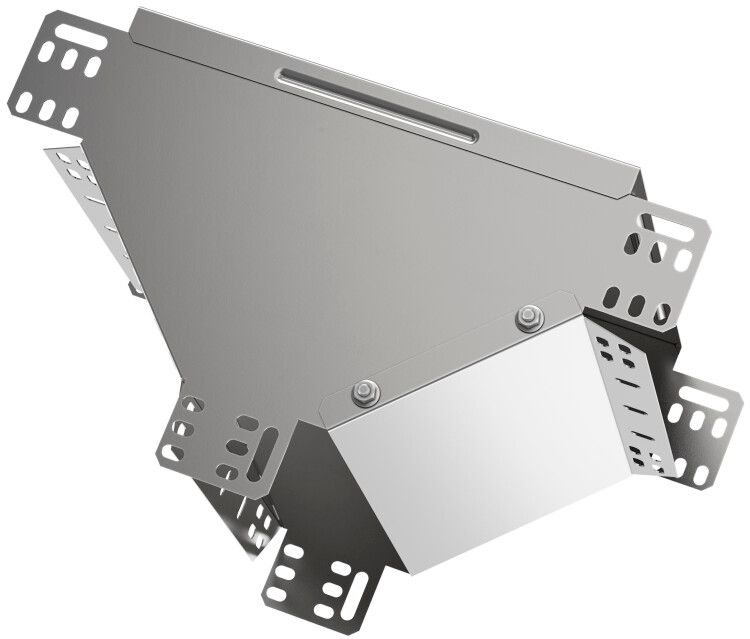

Ответвитель Т-образный ESCA вертикальный вниз 50х400 мм IEK (ИЭК) CLM50D-OVN-050-400

Ответвитель Т-образный вертикальный вниз 50х400мм от IEK (ИЭК), артикул clm50d-ovn-050-400, предназначен для создания безопасного и надёжного перехода кабельной трассы вниз, сохраняя при этом горизонтальное направление основного лотка. Продукт из серии ESCA подходит для прокладки силовых и управляющих кабелей в промышленных условиях.

Назначение и область применения

Ответвитель Т-образный вертикальный вниз 50х400мм используется для организации Т-образного ответвления кабельной трассы в нижнюю сторону без перегиба или поворота основного лотка. Это позволяет сохранить целостность кабеля, избежать перегрузок на изгиб и обеспечить равномерную нагрузку на провода. Подходит для установки в электрошкафах, на технологических площадках, в цехах с конвейерными линиями, на объектах ЖКХ и энергетики.

Технические характеристики

• Тип изделия: T-образный отвод с вертикальным опусканием
• Размеры: 400×400×50 мм (длина × ширина × высота боковой стенки)
• Толщина материала: 0,8 мм
• Материал: сталь с оцинкованным покрытием
• Покрытие: оцинкованное по технологии Сендзимира (слой цинка ≥10 мкм)
• Цвет: серый
• Срок службы: до 20 лет при соблюдении условий эксплуатации
• Тип соединения: болтовое - фиксируется к основному лотку с помощью болтов и гаек

Совместимость и монтаж

Ответвитель Т-образный вертикальный вниз 50х400мм совместим с лотками серии ESCA от IEK, имеющими ширину 400 мм. Монтаж выполняется путём вырезания отверстия в дне основного лотка под размер 400×400 мм, после чего ответвитель крепится болтами через предварительно подготовленные отверстия. Комплектация включает крышку - её необходимо установить поверх ответвителя после прокладки кабелей. Для герметичности рекомендуется использовать уплотнители, соответствующие классу защиты IP54 и выше.

Безопасность и стандарты

Изделие выполнено из оцинкованной стали, что исключает коррозию даже в средах с повышенной влажностью. Произведённое по технологии Сендзимира покрытие обеспечивает долговечность и соответствие требованиям ГОСТ Р 50571.5.52 и IEC 61537 для кабельных систем. Ответвитель не содержит токсичных материалов и безопасен для работы в закрытых помещениях.

Преимущества

• Устойчивость к коррозии благодаря глубокому оцинкованию - срок службы до 20 лет
• Жесткая конструкция из стали 0,8 мм гарантирует прочность при заполнении кабелями
• Крышка в комплекте - упрощает сборку и защищает кабели от внешних воздействий
• Болтовое крепление - позволяет легко демонтировать и переустанавливать при необходимости
• Серия ESCA - стандартизированная система, обеспечивающая взаимозаменяемость с другими элементами лотковой системы

Ограничения применения

• Не предназначена для использования вне помещений без дополнительной защиты от осадков и УФ-излучения
• Не подходит для кабелей с наружным диаметром более 90% от внутренней высоты лотка - возможен перегрев и затруднённый монтаж
• Не следует применять в местах с постоянным механическим ударным воздействием - материал не рассчитан на динамические нагрузки
• Требует точного совпадения ширины лотка - 400 мм; несовместим с лотками других размеров

Примеры использования

• Переход с горизонтального кабельного лотка на вертикальный канал в распределительном щите
• Подключение оборудования, установленного ниже уровня основного лотка (например, насосов, приводов)
• Обеспечение доступа к кабелям для обслуживания в многоэтажных производственных зонах
• Организация маршрута кабелей от потолочного лотка к полу в серверных комнатах

Практические советы

• Перед монтажом проверьте, чтобы отверстие в основном лотке точно соответствовало габаритам 400×400 мм - малейшее расхождение снижает жёсткость крепления
• Используйте болты M6 или M8 с гроверами - они лучше противостоят вибрации в промышленной среде
• После укладки кабелей обязательно закройте ответвитель крышкой - это предотвращает попадание пыли и влаги
• При использовании в агрессивных средах (цеха химпроизводства) дополнительно смажьте болтовые соединения антикоррозийной смазкой
• Ответвитель Т-образный вертикальный вниз 50х400мм от IEK можно комбинировать с другими элементами серии ESCA - это ускоряет проектирование и снижает риск ошибок при сборке
