Ответвитель для лотка Т-образ. 400х50 сталь 1мм TU50-400 КМ LO0160 КМ-Профиль

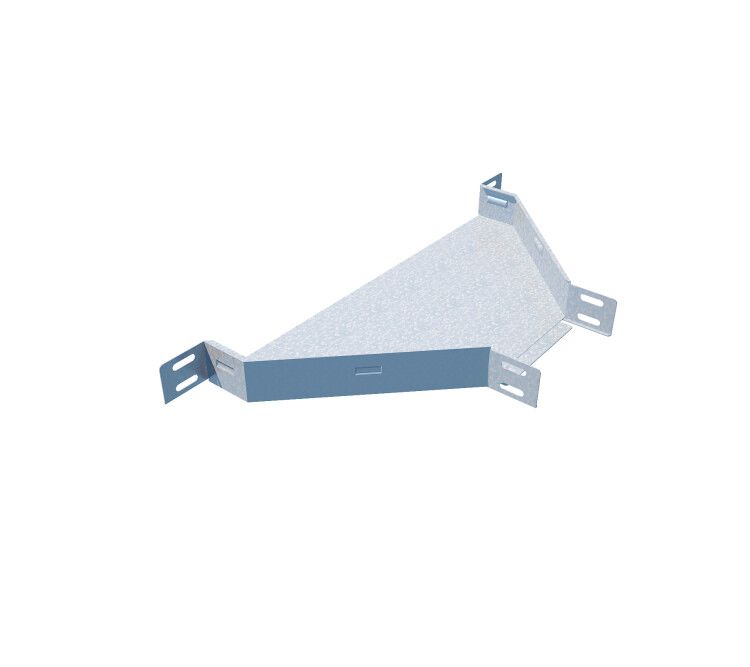

Ответвитель Т-образный 50х400 мм сталь 1мм КМ-профиль - это элемент кабельной трассы, предназначенный для организации горизонтального Т-разветвления в металлических каналах. Продукт совместим с другими компонентами серии КМ-профиль и обеспечивает надёжное соединение без дополнительных креплений.

Назначение и область применения

Ответвитель Т-образный 50х400 мм сталь 1мм КМ-профиль используется для создания ответвлений от основной кабельной трассы в горизонтальной плоскости. Подходит для прокладки силовых и управляющих кабелей в помещениях. Элемент применяется там, где требуется изменить направление трассы без использования угловых переходников - например, при обходе оборудования, выходе на распределительные щиты или подключении к шкафам управления.

Технические характеристики

• Тип: Т-образный ответвитель, горизонтальное исполнение
• Размеры: ширина 400 мм, высота 50 мм
• Толщина стенки: 1 мм
• Материал: сталь оцинкованная по методу Сендзимира
• Внутренний радиус изгиба: 100 мм
• Покрытие: цинк толщиной до 8–12 мкм, равномерное и прочное
• Цвет: серый
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - допускает работу при температуре от −40 C до +40 C
• Огнестойкость: да - выдерживает открытый огонь до 30 минут без потери целостности
• Исполнение: с интегрированным соединителем - не требует болтов или заклёпок при стыковке

Совместимость и монтаж

Ответвитель Т-образный 50х400 мм сталь 1мм КМ-профиль совместим только с другими элементами серии КМ-профиль того же габарита - 400×50 мм. Соединение происходит путём вставки в смежную секцию: замки-защёлки обеспечивают плотное и жёсткое соединение без инструментов. Монтаж выполняется после сборки основной трассы - ответвитель легко встраивается в нужном месте. Для герметичности и защиты от пыли рекомендуется установить крышку, которая фиксируется просто - без саморезов или инструментов.

Безопасность и стандарты

Элемент соответствует требованиям ГОСТ 15150-69 по климатическому исполнению. Огнестойкость подтверждена испытаниями на открытый огонь - изделие сохраняет форму и не распространяет пламя. Цинкование по методу Сендзимира гарантирует долгую защиту от коррозии даже при перепадах влажности. Напряжение и ток через трассу не влияют на безопасность самого ответвителя - он служит исключительно механической конструкцией.

Преимущества

• Интегрированный соединитель исключает необходимость сверления, болтов или заклёпок - экономит время монтажа
• Оцинковка по методу Сендзимира обеспечивает лучшую адгезию покрытия и долговечность против ржавчины
• Горизонтальная форма позволяет делать ответвления без изменения уровня трассы - удобно при ограниченной высоте
• Огнестойкость снижает риск возгорания в случае аварии
• Серый цвет не выделяется на фоне других элементов системы - эстетично в интерьере

Ограничения применения

• Не предназначен для наружной установки - особенно в условиях повышенной влажности, солёного воздуха или химически активной среды
• Запрещён к использованию в зонах с постоянным контактом с водой, маслом, кислотами или щелочами
• Подходит только для трасс шириной 400 мм и высотой 50 мм - несовместим с другими размерами
• Не рассчитан на нагрузки выше массы кабелей и собственного веса - не служит опорой для тяжёлого оборудования

Примеры использования

• Ответвление от главной трассы к пульту управления станком
• Разветвление в распределительном щите для подключения нескольких потребителей
• Обход препятствия (например, трубопровода) в цеху с минимальными изменениями маршрута
• Формирование точки доступа для обслуживания кабелей в серверной комнате

Практические советы

• Перед монтажом проверьте внутренний радиус 100 мм - он должен позволять свободно проходить кабелям с минимальным изгибом
• Используйте крышки сразу после установки - они защищают от пыли и случайного касания проводов
• Не используйте этот ответвитель в качестве переходника между разными сериями - даже небольшие отличия в габаритах нарушают герметичность
• При необходимости удлинения трассы - комбинируйте с прямыми участками КМ-профиль, чтобы избежать перегрузки соединений
• Для систем с частым обслуживанием выбирайте модели с интегрированным соединителем - они быстрее собираются и разбираются
