Ответвитель Т-образный вертикальный вниз боковой 100х150 IEK - CLM50D-OVNB-100-150

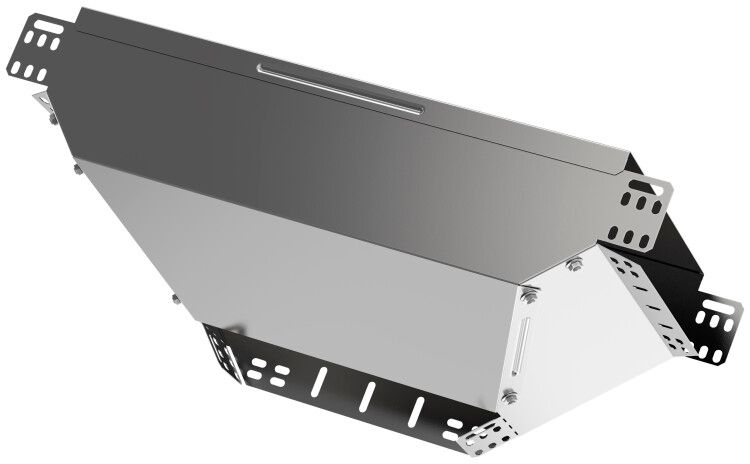

Ответвитель Т-образный вертикальный вниз боковой 100х150 от IEK (ИЭК), артикул clm50d-ovnb-100-150, предназначен для изменения направления кабельной трассы на 90° вниз, обеспечивая надёжный переход между горизонтальным и вертикальным участками лотка. Продукт из серии ESCA создан для долговечной работы в промышленных условиях.

Назначение и область применения

Ответвитель Т-образный вертикальный вниз боковой 100х150 используется для организации Т-образного ответвления кабельной трассы в нижнюю сторону. Подходит для установки в системах кабельных лотков там, где требуется вывести кабели вертикально вниз - например, к оборудованию, этажным щитам или подпольным каналам. Часто применяется на заводах, в распределительных пунктах, на транспорте и в объектах ЖКХ.

Технические характеристики

• Тип изделия: T-образный отвод с вертикальным опусканием
• Размеры: 150×150×100 мм (длина × ширина × высота боковой стенки)
• Материал: сталь с оцинкованным покрытием по методу Сендзимира
• Толщина металла: 0,8 мм
• Тип соединения: болтовое - фиксируется саморезами или болтами к основному лотку
• Покрытие: холоднокатаная сталь с цинком ≥10 мкм - устойчиво к коррозии
• Цвет: серый
• Срок службы: до 20 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Ответвитель Т-образный вертикальный вниз боковой 100х150 совместим с лотками серии ESCA от IEK того же типа и размера. Для монтажа используются стандартные болты M4–M6, которые крепятся через предварительно просверленные отверстия по периметру. Установка выполняется после сборки основного лотка - ответвитель фиксируется сверху, затем закрывается крышкой, которая поставляется в комплекте. Габариты позволяют легко вписать устройство в существующую трассу без переделок.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и защите от коррозии, применяемым в промышленных электроустановках. Метод оцинкования Сендзимира гарантирует равномерное и плотное покрытие, что снижает риск повреждений при монтаже и длительном использовании. Соответствие нормам безопасности обеспечивается за счёт отсутствия острых кромок и качественной обработки краёв.

Преимущества

• Увеличенная толщина цинкового слоя (≥10 мкм) - выше среднего уровня защиты против ржавчины
• Болтовое соединение позволяет демонтировать и переустанавливать элемент без повреждения
• Крышка в комплекте исключает попадание пыли и влаги внутрь лотка
• Стальная конструкция выдерживает нагрузки от тяжёлых кабелей и внешних воздействий
• Серый цвет не требует окраски - готов к установке сразу после доставки

Ограничения применения

• Не предназначена для использования во взрывоопасных зонах (не имеет взрывозащиты)
• Не рекомендуется для постоянного контакта с химически активными жидкостями (кислоты, щёлочи)
• Подходит только для кабелей, помещённых в лотки; не является самостоятельным кабельным проходом
• Максимальная нагрузка ограничена толщиной стенки (0,8 мм) - не использовать для массивных жестких труб или тяжёлых проводов вне лотка

Примеры использования

• Переход с горизонтального лотка на вертикальную шахту в цехе с автоматизированными станками
• Вывод силовых кабелей от распределительного щита на второй этаж через потолочные перекрытия
• Обустройство кабельной трассы в серверной комнате с подполом для прокладки сетевых кабелей
• Соединение лотков в системе освещения на производстве с необходимостью спуска проводов к светильникам

Практические советы

• Проверьте посадочный диаметр лотка - он должен точно совпадать с размером 150×150 мм, чтобы избежать люфта
• При монтаже используйте антивибрационные прокладки, если лоток установлен на вибрирующем оборудовании
• Закручивайте болты равномерно - перекос может деформировать стенку и нарушить герметичность крышки
• При работе в сырых помещениях проверяйте целостность цинкового слоя после установки - при повреждениях обработайте края антикоррозийным составом
• Ответвитель Т-образный вертикальный вниз боковой 100х150 от IEK можно комбинировать с другими элементами серии ESCA - все детали имеют стандартизованные крепёжные отверстия
