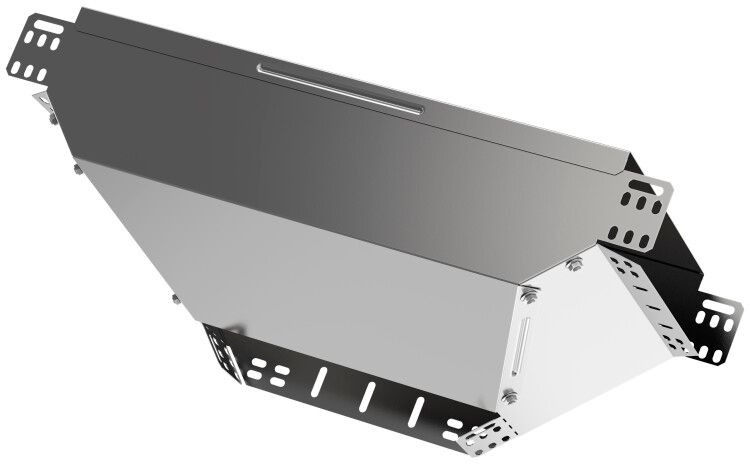

Ответвитель Т-образный вертикальный вниз боковой 100х200 IEK - CLM50D-OVNB-100-200

Ответвитель Т-образный вертикальный вниз боковой 100х200мм от IEK (ИЭК), артикул clm50d-ovnb-100-200, предназначен для изменения направления кабельной трассы вниз под углом 90°, обеспечивая надёжный переход между горизонтальным и вертикальным участками лотка. Продукт из серии ESCA соответствует требованиям промышленной инфраструктуры и рассчитан на длительную эксплуатацию.

Назначение и область применения

Ответвитель Т-образный вертикальный вниз боковой 100х200мм используется для организации Т-образного ответвления кабельной трассы в нижнюю сторону. Он позволяет безопасно менять направление лотка с горизонтального на вертикальное, сохраняя целостность укладки кабелей. Подходит для установки в промышленных объектах: на заводах, в распределительных пунктах, на конвейерах, в системах автоматизации и других местах, где требуется организовать вертикальный спуск кабелей без перегибов и пережимов.

Технические характеристики

• Тип изделия: T-образный отвод с вертикальным опусканием
• Габаритные размеры: 200×200×100 мм (длина × ширина × высота боковой стенки)
• Высота боковой стенки: 100 мм
• Материал: сталь с оцинкованным покрытием
• Толщина металла: 0,8 мм
• Покрытие: оцинкованное по технологии Сендзимира (слой цинка ≥10 мкм)
• Тип соединения: болтовое - фиксация через предварительно просверленные отверстия
• Цвет: серый
• Срок службы: до 20 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Ответвитель Т-образный вертикальный вниз боковой 100х200мм совместим с лотками серии ESCA от IEK того же типа и толщины. Для монтажа используются стандартные болты M6 или M8 (не входят в комплект). Установка выполняется на прямых участках лотка: срезается нужный фрагмент, к нему крепится ответвитель с помощью болтов, затем закрывается крышка, которая поставляется в комплекте. Рекомендуется проверить соответствие внутренней ширины лотка (200 мм) перед установкой. Монтаж допускается как на полу, так и на кронштейнах - важно обеспечить жесткую фиксацию всех элементов.

Безопасность и стандарты

Изделие выполнено из оцинкованной стали, что исключает коррозию в условиях повышенной влажности и агрессивной среды. Соответствует требованиям ГОСТ Р 50571 и нормам безопасности для кабельных систем в промышленных зонах. Наличие оцинкованного покрытия защищает от электрохимической коррозии, снижает риск возникновения точечных повреждений. Сертифицирован для работы в помещениях с классом защиты IP44 и выше.

Преимущества

• Усиленная прочность благодаря толщине металла 0,8 мм - выдерживает нагрузки от тяжёлых кабельных пучков
• Оцинкование по технологии Сендзимира гарантирует долговечность даже в сырых и химически активных средах
• Крышка в комплекте - обеспечивает полную герметичность и защиту кабелей от внешних воздействий
• Болтовое соединение - позволяет легко демонтировать и переустанавливать элемент без повреждения конструкции
• Серый цвет - гармонирует с другими элементами серии ESCA, не требует окраски после монтажа

Ограничения применения

• Не предназначена для использования в условиях постоянного погружения в воду - не имеет степени защиты IP67/68
• Не рекомендуется применять в средах с высоким уровнем кислотных или щелочных паров без дополнительной защиты
• Подходит только для лотков шириной 200 мм; использование с другими размерами невозможно без адаптеров
• Запрещён монтаж в зонах с частыми механическими ударными нагрузками - возможна деформация тонкого металла

Примеры использования

• Переход с горизонтального кабельного лотка на вертикальный стояк в цехе с оборудованием
• Спуск кабелей от потолочного маршрута к напольному распределительному щиту
• Обустройство трассы в автоматизированных линиях, где необходимо выводить провода к датчикам или исполнительным механизмам ниже уровня основного лотка
• Модернизация существующих кабельных систем без замены всего маршрута

Практические советы

• Перед монтажом проверьте, чтобы внутренняя ширина лотка точно соответствовала 200 мм - отклонение более +-2 мм затруднит плотное соединение
• Используйте антивибрационные прокладки под болты, если лоток установлен на вибрирующем оборудовании
• При укладке большого количества кабелей не заполняйте ответвитель более чем на 60% от объёма - это сохраняет теплоотдачу и удобство обслуживания
• Проверяйте равномерность прилегания крышки - неплотное закрытие снижает степень защиты
• При необходимости можно использовать этот ответвитель как элемент системы смены направления в двух плоскостях - комбинируйте с другими T-образными отводами
