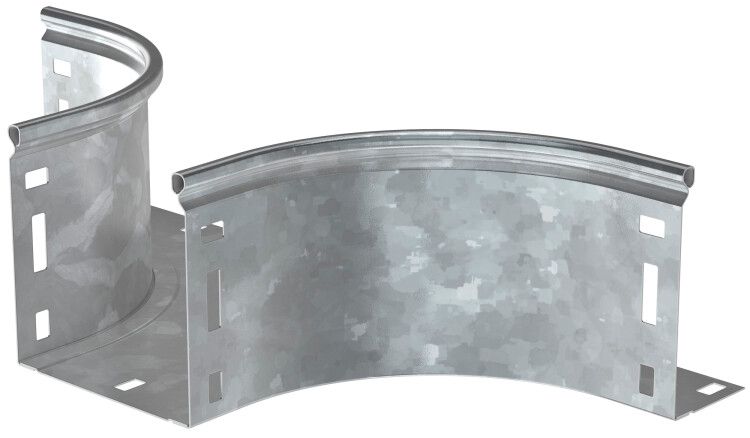

Отвод Т-обр. плавн. тип Г01 ESCA 100х150мм HDZ | COT01-0-100-150-HDZ IEK

Отвод Т-образный плавный тип Г01 ESCA 100х150мм HDZ - элемент кабельной системы IEK, предназначенный для плавного изменения направления трассы в виде буквы T или X, обеспечивает надёжную прокладку кабелей в промышленных условиях. Артикул cot01-0-100-150-hdz соответствует требованиям ГОСТ Р 52868-2007 и рассчитан на длительную эксплуатацию.

Назначение и область применения

Отвод Т-образный плавный тип Г01 ESCA 100х150мм HDZ используется для создания горизонтальных ответвлений кабельной трассы в форме буквы T или X. Также подходит для перехода от горизонтальной трубы к вертикальному участку - например, при спуске кабеля вниз без установки крышки. Применяется в системах прокладки силовых и управляющих кабелей на объектах с высокими требованиями к долговечности: заводы, энергообъекты, транспортная инфраструктура, логистические терминалы.

Технические характеристики

• Размеры: внутренняя ширина 150 мм, высота 100 мм, внутренний радиус изгиба 100 мм - обеспечивают свободный проход кабелей без перегибов.
• Материал: сталь с горячим цинкованием - защитный слой цинка не менее 55 мкм, предотвращает коррозию даже в агрессивной среде.
• Толщина стенки: 0,8 мм - достаточна для механической прочности при монтаже и эксплуатации.
• Цвет: RAL 7047 (серый металлик) - совместим с другими элементами серии ESCA.
• Степень защиты IP00: не защищён от попадания воды и пыли - требует установки в закрытых каналах или внутри кабельных лотков.
• Климатическое исполнение: У1 / ХЛ1 / УХЛ1 / УХЛ5 / ОМ1 - работает при температурах от –50 C до +40 C, подходит для холодных регионов и открытых площадок.
• Огнестойкость: да - материал не распространяет горение, сохраняет целостность при воздействии открытого пламени.
• Срок службы: 20 лет - при соблюдении условий эксплуатации и отсутствии механических повреждений.
• Исполнение: с интегрированным соединительным разъёмом - позволяет легко фиксировать и герметизировать стыки с другими элементами лотка.

Совместимость и монтаж

Отвод Т-образный плавный тип Г01 ESCA 100х150мм HDZ совместим с кабельными лотками серии ESCA того же размера (100×150 мм). Монтаж осуществляется путём стыковки с прямыми участками лотка через интегрированный разъём - без необходимости дополнительных креплений. Для сборки требуется только выравнивание и плотное соединение. Крышка в комплект не входит - её необходимо заказывать отдельно, если требуется закрытая система. Рекомендуется использовать болтовые зажимы или самонарезающие винты для фиксации к опорной конструкции.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 52868-2007 - нормативу для кабельных систем в промышленном электрооборудовании. Обеспечивает огнестойкость, что важно для помещений с повышенными требованиями к пожарной безопасности. Горячее цинкование снижает риск возникновения коррозионных процессов, продлевая срок службы и минимизируя необходимость замены.

Преимущества

• Плавный радиус 100 мм исключает перегиб кабелей, особенно важен для многожильных и чувствительных проводов.
• Горячее цинкование гарантирует долгую защиту от ржавчины - даже в помещениях с высокой влажностью.
• Интегрированный разъём ускоряет сборку и снижает количество точек соединения, где возможны потери контакта.
• Поддержка широкого диапазона температур делает его пригодным для использования в суровых климатических условиях.

Ограничения применения

• Не предназначен для открытой прокладки - степень защиты IP00 требует наличия корпуса, крышки или другого внешнего барьера от влаги и пыли.
• Не рекомендуется применять в местах с постоянным механическим воздействием (например, рядом с движущимися механизмами), так как толщина 0,8 мм может деформироваться при ударах.
• Не является герметичным элементом - нельзя использовать там, где требуется защита от жидкостей или химически активных паров.

Примеры использования

• Отвод кабелей от основной трассы к станку на производстве - формирование Т-образного ответвления без нарушения геометрии лотка.
• Переход от горизонтального лотка к вертикальному стояку в цеху - использование без крышки для быстрого доступа к кабелям.
• Обустройство кабельных каналов в холодильных камерах - благодаря устойчивости к низким температурам и антикоррозийному покрытию.

Практические советы

• При выборе отвода проверьте соответствие размеров: ширина 150 мм и высота 100 мм должны точно совпадать с остальными элементами вашей системы.
• Если нужна герметизация - используйте крышку типа K-100x150-HDZ от IEK, совместимую с этим отводом.
• При монтаже в местах с вибрацией дополнительно закрепите отвод антивибрационными прокладками.
• Не забывайте, что этот элемент - часть системы, а не самостоятельный кабельный канал; он не заменяет лоток, а лишь изменяет его направление.
• Для обслуживания - отвод можно демонтировать без разборки всей трассы, достаточно отсоединить один стык.
