Ответвитель Т-образный вертикальный вверх боковой 100х150 IEK - CLM50D-OVVB-100-150

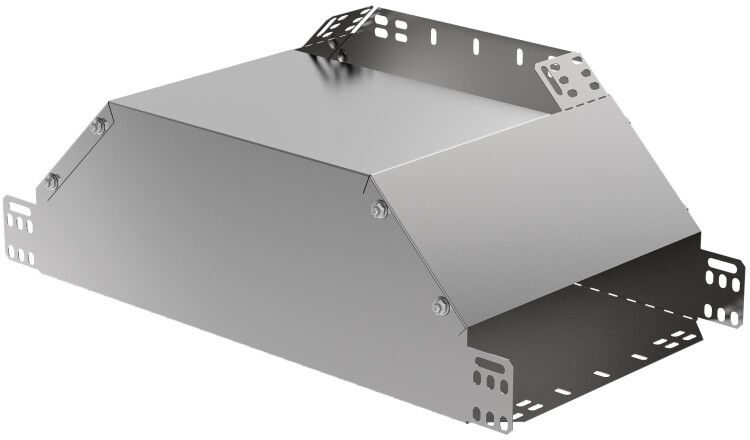

Ответвитель Т-образный вертикальный вверх боковой 100х150 от IEK (ИЭК), артикул clm50d-ovvb-100-150, предназначен для изменения направления кабельной трассы на 90° вверх, обеспечивая надёжное ответвление в системах кабельных лотков серии ESCA.

Назначение и область применения

Ответвитель Т-образный вертикальный вверх боковой 100х150 используется для создания Т-образного перехода в кабельной трассе: когда основной лоток проходит горизонтально, а нужен вертикальный отвод вверх. Подходит для прокладки силовых и управляющих кабелей в промышленных объектах, на заводах, в распределительных пунктах и других местах, где требуется компактная смена направления трассы без использования нескольких элементов.

Технические характеристики

• Тип изделия: T-образный отвод с вертикальным выходом вверх
• Высота боковой стенки: 100 мм
• Габаритные размеры: 150×150×100 мм (длина × ширина × высота)
• Материал: сталь с оцинкованным покрытием по методу Сендзимира
• Толщина металла: 0,8 мм
• Тип соединения: болтовое - фиксация через предварительно просверленные отверстия
• Цвет: серый
• Срок службы: до 20 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Ответвитель Т-образный вертикальный вверх боковой 100х150 совместим с кабельными лотками серии ESCA от IEK, имеющими аналогичную ширину 150 мм. Для установки используются болты, которые затягиваются через подготовленные отверстия по периметру. Монтаж выполняется после сборки основной трассы: элемент крепится к боковой поверхности лотка, образуя вертикальный канал. Убедитесь, что внутренний проход соответствует диаметру используемых кабелей - максимальная нагрузка по заполнению должна соответствовать нормам ПУЭ.

Безопасность и стандарты

Покрытие выполнено по методу Сендзимира - холодное цинкование, обеспечивающее равномерный слой цинка толщиной не менее 10 мкм. Это защищает сталь от коррозии даже в условиях повышенной влажности. Элемент не требует заземления отдельно, так как обеспечивает электрическую связь с остальной конструкцией лотка при правильном болтовом соединении.

Преимущества

• Высокая механическая прочность благодаря стальному корпусу и оптимальной толщине 0,8 мм
• Долговечность: оцинкованное покрытие гарантирует срок службы до 20 лет без потери функциональности
• Легкий монтаж: готовые отверстия позволяют быстро закрепить элемент без сверления
• Совместимость с продукцией серии ESCA - единая система креплений и размеров

Ограничения применения

• Не предназначен для использования вне помещений без дополнительной защиты от прямых осадков - хотя цинкование устойчиво к коррозии, длительное воздействие воды снижает срок службы
• Не рекомендуется применять в средах с агрессивными химическими веществами (кислоты, щелочи, солевые растворы)
• Работает только с лотками шириной 150 мм; несовместим с другими размерами без адаптеров

Примеры использования

• Подключение кабелей от нижнего уровня к верхнему распределительному щиту
• Переход кабельной трассы с горизонтального участка на вертикальный столб в цехе
• Обход препятствий (например, трубопроводов) путём формирования вертикального ответвления
• Системы автоматизации на конвейерах, где кабели должны подниматься к датчикам и приводам

Практические советы

• При монтаже проверьте, чтобы все болты были плотно затянуты - это обеспечивает не только механическую жёсткость, но и хорошую электрическую контактную связь
• Не перегружайте внутреннее пространство: суммарный диаметр кабелей не должен превышать 40–50% свободного сечения лотка
• Для долговечности в помещениях с высокой влажностью периодически осматривайте места соединений на предмет появления белого налёта - это признак начала коррозии
• Ответвитель Т-образный вертикальный вверх боковой 100х150 можно использовать как часть модульной системы - сочетается с углами, поворотами и муфтами серии ESCA
