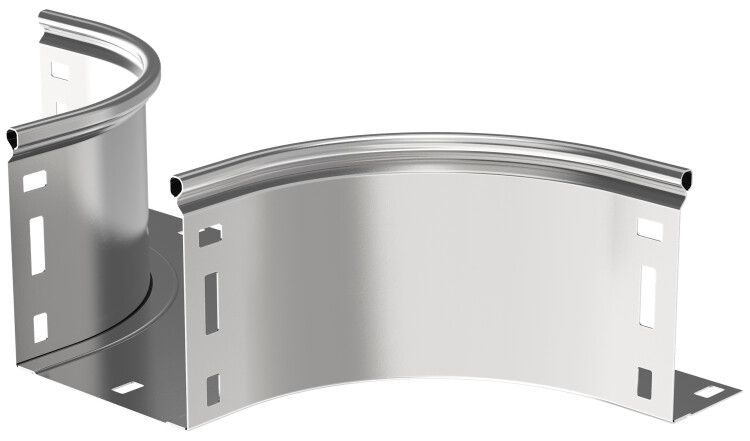

Отвод Т-обр. плавн. тип Г01 ESCA 100х150мм | COT01-0-100-150 IEK

Отвод Т-образный плавный тип Г01 ESCA 100х150мм от IEK - элемент кабельной системы для плавного изменения направления трассы в виде буквы T или X, обеспечивает организацию ответвлений без острых углов. Артикул cot01-0-100-150 подходит для прокладки силовых и управляющих кабелей в промышленных условиях.

Назначение и область применения

Отвод Т-образный плавный тип Г01 ESCA 100х150мм используется для создания горизонтальных Т- или Х-образных ответвлений кабельной трассы. Также позволяет выполнять вертикальное Т-ответвление вниз без установки крышки. Применяется в системах кабельных лотков на заводах, в цехах, на транспорте, в энергообъектах - там, где требуется гибкая организация маршрута кабелей без перегибов и резких поворотов.

Технические характеристики

• Внутренний радиус: 100 мм - обеспечивает плавный изгиб кабеля, снижает риск повреждения жил
• Высота лотка: 100 мм, ширина: 150 мм - совместим с лотками того же формата
• Материал: сталь с покрытием по методу Сендзимира - защитный слой цинка ≥10 мкм, устойчив к коррозии
• Толщина стенки: 0,8 мм - достаточная для механической прочности при нагрузках
• Степень защиты IP00 - не защищён от попадания воды и пыли; требует установки в закрытых системах с крышками
• Рабочий температурный диапазон: от –50 C до +40 C - подходит для холодных и умеренных климатических зон
• Срок службы: 20 лет - при соблюдении условий эксплуатации
• Огнестойкость: да - материал не распространяет горение
• Цвет: серый - соответствует цветовой гамме серии ESCA
• Исполнение: с интегрированным соединительным разъёмом - упрощает сборку и фиксацию между элементами
• Нормативный документ: ГОСТ Р 52868-2007

Совместимость и монтаж

Отвод Т-образный плавный тип Г01 ESCA 100х150мм совместим с другими элементами серии ESCA, имеющими аналогичные габариты (100×150 мм). Монтаж осуществляется путём вставки в смежные участки лотка и фиксации через интегрированный разъём. Для герметизации и защиты кабелей необходимо использовать крышку - она не входит в комплект. Установка возможна как на горизонтальной, так и на вертикальной части трассы. Не рекомендуется применять в открытых местах без дополнительной защиты.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 52868-2007, предъявляемым к кабельным лоткам. Обеспечивает огнестойкость - не поддерживает горение. Наличие цинкового покрытия снижает риск электрохимической коррозии. Отвод не имеет степени защиты выше IP00 - не предназначен для работы во влажных средах без корпуса или крышки.

Преимущества

• Плавный радиус 100 мм минимизирует напряжение в изоляции кабелей при прокладке
• Цинкование по методу Сендзимира гарантирует долгую защиту от ржавчины даже в агрессивной среде
• Интегрированный разъём ускоряет сборку и исключает необходимость дополнительных креплений
• Огнестойкость повышает безопасность в помещениях с высокими требованиями к пожарной безопасности
• Серый цвет и единый дизайн обеспечивают эстетическую целостность всей кабельной системы

Ограничения применения

• Не предназначена для использования вне закрытых кабельных систем - степень защиты IP00 не допускает воздействия влаги и пыли
• Не подходит для вертикальных ответвлений вверх - конструкция рассчитана только на опускание кабелей вниз
• Требует обязательной установки крышки при использовании в помещениях с повышенной запылённостью или влажностью
• Не следует применять при температурах ниже –50 C - материал теряет пластичность

Примеры использования

• Т-ответвление от основной трассы к станку на производстве
• Переход с горизонтального лотка к вертикальному стояку в распределительном щите
• Обход препятствий (балок, труб) в цеху с минимальными усилиями на перепроектирование трассы
• Системы автоматизации на пищевых предприятиях - при наличии внешней защиты от брызг и мойки

Практические советы

• Проверьте посадочные размеры перед заказом - высота 100 мм и ширина 150 мм должны точно совпадать с вашим лотком
• Для длительной эксплуатации в сыром воздухе используйте отвод только в сочетании с герметичной крышкой
• При монтаже в вертикальной плоскости убедитесь, что кабели не будут выскальзывать - используйте фиксирующие планки
• Заказывайте отвод вместе с крышкой и крепёжными элементами - они продаются отдельно
• Не перегружайте лоток сверх нормы - максимальная плотность заполнения должна соответствовать ГОСТ Р 52868-2007
