Отвод Т-обр. плавн. тип Г01 ESCA 50х200мм HDZ | COT01-0-050-200-HDZ IEK

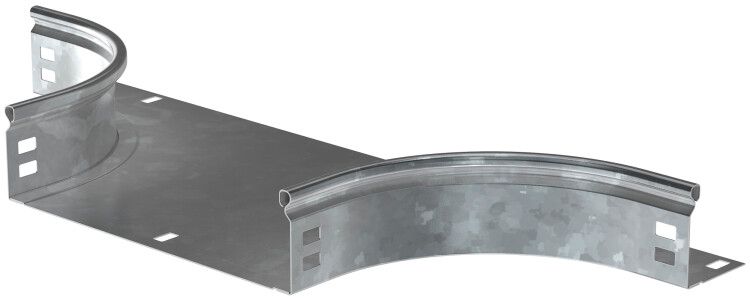

Отвод Т-образный плавный тип Г01 ESCA 50х200мм HDZ - это элемент кабельной системы, обеспечивающий плавный поворот трассы на 90° в виде буквы T, подходящий для прокладки кабелей в горизонтальной и вертикальной плоскостях. Произведён компанией IEK (ИЭК) в серии ESCA, соответствует ГОСТ Р 52868-2007 и рассчитан на долговечную работу в условиях промышленных объектов.

Назначение и область применения

Отвод Т-образный плавный тип Г01 ESCA 50х200мм HDZ используется для создания Т- или Х-образных ответвлений кабельной трассы. Применяется в двух основных случаях:

• Как горизонтальное ответвление - когда необходимо изменить направление трассы под углом 90° внутри одного уровня;
• Как вертикальное ответвление вниз - для перехода кабелей с горизонтального участка на нижние уровни без установки крышки.

Не предназначена для использования в качестве закрытого канала - крышка в комплект не входит. Подходит для систем с высокой плотностью укладки кабелей, где важна минимальная потеря пространства и плавность изгиба.

Технические характеристики

• Размеры: ширина 200 мм, высота 50 мм, внутренний радиус изгиба 100 мм - обеспечивает плавный проход кабелей без перегибов;
• Материал: сталь с толщиной стенки 0,8 мм - прочная и жёсткая конструкция;
• Покрытие: горячее цинкование (слой ≥55 мкм) - защищает от коррозии даже в агрессивных средах;
• Степень защиты IP00: отсутствие защиты от внешних воздействий - требует монтажа в закрытых помещениях или внутри кабельных каналов;
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1 - допускает эксплуатацию в широком диапазоне температур и влажности;
• Диапазон температур: от –50 C до +40 C - работает в холодных и умеренных климатических зонах;
• Срок службы: 20 лет - при соблюдении условий эксплуатации;
• Огнестойкость: да - материал не поддерживает горение, сохраняет целостность при локальных тепловых нагрузках;
• Цвет: серый - совместим с другими элементами серии ESCA.

Совместимость и монтаж

Отвод Т-образный плавный тип Г01 ESCA 50х200мм HDZ совместим с кабельными лотками серии ESCA того же размера (50×200 мм). Монтаж выполняется путём фиксации болтами или сваркой к смежным участкам лотка. Соединитель уже интегрирован - дополнительные детали не требуются.

При сборке важно:

• Соблюдать радиус изгиба 100 мм - не допускать перегибов кабелей;
• Фиксировать отвод через каждые 1–1,5 метра - предотвращает провисание при большой массе кабелей;
• Не использовать в открытых наружных сетях - из-за IP00 требуется дополнительная защита от осадков и пыли.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 52868-2007 - норматива для металлических кабельных лотков. Обеспечивает огнестойкость, что позволяет применять его в местах с повышенными требованиями к пожарной безопасности. Цинковое покрытие снижает риск возникновения электрохимической коррозии при контакте с другими металлами.

Преимущества

• Плавный радиус 100 мм - минимизирует механическую нагрузку на изоляцию кабелей;
• Горячее цинкование - увеличивает срок службы в сравнении с гальванизацией;
• Интегрированный соединитель - исключает необходимость в дополнительных крепёжных элементах;
• Огнестойкость - безопасен для использования в промышленных и энергообъектах;
• Совместимость с серией ESCA - легко заменяем и комбинируем с другими элементами.

Ограничения применения

• Не предназначен для наружной установки - степень защиты IP00 не защищает от воды и пыли;
• Требует наличия крышки на остальных участках трассы - сам по себе не герметичен;
• Не рекомендован для кабелей с большим наружным диаметром - максимальный заполнение лотка не более 40% площади сечения;
• Запрещено использование в средах с постоянным воздействием кислот, щелочей или солевых растворов - цинк может разрушаться при длительном контакте.

Примеры использования

• На заводах - организация ответвлений кабелей к станкам, роботам, конвейерам;
• В распределительных пунктах - переход с горизонтального лотка на вертикальный стояк;
• В логистических комплексах - прокладка силовых и сигнальных кабелей вдоль рамных конструкций;
• В административных зданиях - скрытая прокладка в технических коридорах и этажных шахтах.

Практические советы

• Перед монтажом проверьте соответствие диаметра кабеля внутреннему радиусу - при малом радиусе возможны повреждения изоляции;
• При использовании в сырых помещениях дополнительно обработайте места стыков антикоррозийной мастикой;
• Не используйте этот отвод как самостоятельный канал - всегда сочетайте с крышками и прямыми участками;
• При заказе нескольких единиц - выбирайте одинаковые партии, чтобы избежать цветового различия после цинкования;
• Артикул cot01-0-050-200-hdz - точный идентификатор для закупки; при замене убедитесь, что аналог имеет те же размеры и покрытие.
