Отвод Т-обр. плавн. тип Г01 ESCA 80х300мм | COT01-0-080-300 IEK

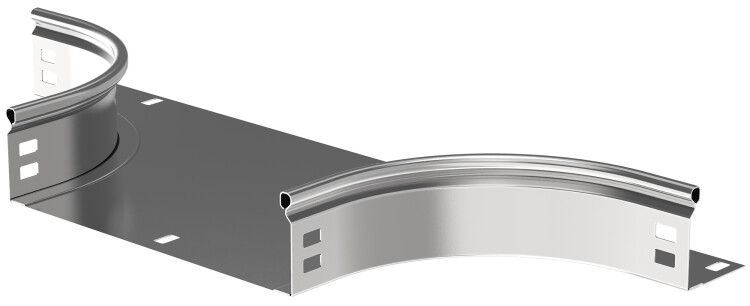

Отвод Т-образный плавный тип Г01 ESCA 80х300мм от IEK - элемент кабельной системы для плавного изменения направления трассы в виде буквы T или X, обеспечивает организацию ответвлений без острых углов. Артикул cot01-0-080-300 соответствует стандарту ГОСТ Р 52868-2007 и рассчитан на длительную эксплуатацию в условиях промышленных объектов.

Назначение и область применения

Отвод Т-образный плавный тип Г01 ESCA 80х300мм используется для создания горизонтальных Т- или Х-образных ответвлений кабельных трасс. Подходит также для вертикального отвода вниз - без установки крышки. Применяется в системах распределения силовых и управляющих кабелей на заводах, в цехах, на транспорте, в энергообъектах и других местах с высокой плотностью кабельных коммуникаций.

Технические характеристики

• Высота кабельного лотка: 80 мм
• Ширина кабельного лотка: 300 мм
• Внутренний радиус поворота: 100 мм - обеспечивает плавный изгиб кабелей, снижает риск повреждения изоляции
• Материал: сталь с оцинкованным покрытием по методу Сендзимира - защитный слой цинка ≥10 мкм, устойчив к коррозии
• Толщина стенки: 0,8 мм - достаточная жесткость для механических нагрузок
• Степень защиты: IP00 - не защищен от попадания воды и пыли; требует установки в закрытых помещениях или с использованием крышек
• Огнестойкость: да - материал не распространяет горение, сохраняет целостность при воздействии открытого огня
• Диапазон рабочих температур: от –50 C до +40 C - подходит для холодных и умеренных климатических зон
• Климатическое исполнение: У2 / ХЛ2 / УХЛ2 / ОМ2 - допущен к применению в помещениях с нормальной и повышенной влажностью, в том числе в неотапливаемых зонах
• Срок службы: 20 лет - при соблюдении условий эксплуатации
• Цвет: светло-серый - совместим с другими элементами серии ESCA
• Исполнение: с встроенным интегрированным соединителем - позволяет фиксировать детали без дополнительных болтов или крепежа

Совместимость и монтаж

Отвод Т-образный плавный тип Г01 ESCA 80х300мм совместим с лотками серии ESCA того же размера (80×300 мм). Монтаж осуществляется путём стыковки с прямыми участками лотка - внутренние выступы соединителя обеспечивают точную фиксацию без люфта. Для сборки требуется только усилие рук - дополнительный крепёж не нужен. Крышка в комплект не входит - её необходимо заказывать отдельно, если требуется герметизация или защита от внешних факторов.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 52868-2007 - государственного стандарта на кабельные лотки и аксессуары. Обладает огнестойкостью, что важно для помещений с повышенными требованиями к пожарной безопасности. Отсутствие степени защиты IP означает, что использование вне закрытых корпусов или без крышки запрещено - это исключает контакт с влагой, пылью и посторонними предметами.

Преимущества

• Плавный радиус 100 мм предотвращает перегиб кабелей, особенно важен для чувствительных проводов и оптоволокна
• Оцинкование по методу Сендзимира гарантирует долгую жизнь даже в агрессивных средах
• Интегрированный соединитель ускоряет сборку и исключает потерю крепежа
• Поддержка широкого температурного диапазона делает изделие универсальным для регионов с суровым климатом
• Совместимость с сериями IEK ESCA - возможность модульного расширения системы без замены всего маршрута

Ограничения применения

• Не предназначена для открытых площадок, улиц, подвалов с протечками - степень защиты IP00 не обеспечивает защиту от влаги
• Требуется обязательная установка крышки при наличии риска попадания пыли, влаги или сторонних предметов
• Не рекомендуется использовать в качестве основного несущего элемента - только как переходник между лотками
• Запрещён монтаж в условиях постоянного контакта с химически активными жидкостями (кислоты, щелочи)

Примеры использования

• Отвод кабелей от главной трассы к станкам в цехе - позволяет сделать ответвление без перегиба проводов
• Переход от горизонтального лотка к вертикальному стояку - удобен для вывода кабелей вниз к оборудованию
• Формирование Х-образного пересечения двух трасс - например, в распределительном шкафу или на технологической платформе
• Обустройство кабельных каналов в холодильных камерах - благодаря низкотемпературному исполнению УХЛ2

Практические советы

• При проектировании учтите, что минимальный радиус изгиба кабеля должен быть больше 100 мм - проверьте спецификацию кабелей перед монтажом
• Для защиты от пыли и влаги всегда используйте крышку типа K-80x300 - она продается отдельно
• При необходимости удлинить трассу - можно последовательно соединить несколько отводов, но не более чем через два перехода подряд
• Проверяйте соответствие толщины стенки лотка (0,8 мм) - несовместимые с этим параметром элементы других производителей могут не состыковаться точно
• При монтаже в вибрационных зонах (например, рядом с насосами) дополнительно закрепите отвод антивибрационными скобами
