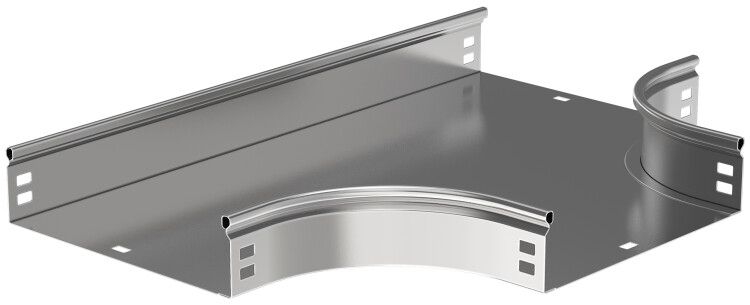

Разветвитель Т-образ. плавн. тип Г01 ESCA 80х300 IEK CRT01-0-080-300

Разветвитель Т-образный плавный тип Г01 ESCA 80х300мм - это элемент кабельной системы, предназначенный для плавного Т-образного ответвления трассы с сохранением геометрии лотка. Бренд IEK, артикул crt01-0-080-300, подходит для прокладки силовых и управляющих кабелей в промышленных условиях.

Назначение и область применения

Разветвитель Т-образный плавный тип Г01 ESCA 80х300мм используется для создания ответвлений кабельных трасс под углом 90° без резких перегибов. Применяется в системах распределения электроэнергии на заводах, в цехах, на транспорте и в других объектах с высокой плотностью кабельных коммуникаций. Подходит для прокладки кабелей в лотках шириной 300 мм и высотой 80 мм.

Технические характеристики

• Высота кабельного лотка: 80 мм
• Ширина кабельного лотка: 300 мм
• Материал: сталь с покрытием
• Толщина стенки: 0,8 мм
• Покрытие: оцинковано по методу Сендзимира (слой цинка ≥10 мкм)
• Тип конструкции: горизонтальный тройник
• Исполнение: с интегрированным соединительным разъёмом
• Цвет: светло-серый
• Диапазон рабочих температур: от –50 C до +40 C
• Климатическое исполнение: У2 / ХЛ2 / УХЛ2 / ОМ2
• Степень защиты: IP00 (нет защиты от внешних воздействий - требуется установка крышки)
• Срок службы: 20 лет
• Нормативный документ: ГОСТ Р 52868-2007

Совместимость и монтаж

Разветвитель Т-образный плавный тип Г01 ESCA 80х300мм совместим с другими элементами серии ESCA того же размера (80×300 мм). Монтаж выполняется на опорные конструкции с помощью болтовых соединений. Интегрированный соединительный разъём позволяет легко фиксировать смежные участки лотка без дополнительных деталей. Для герметизации и безопасности необходимо использовать крышку - она не входит в комплект и приобретается отдельно.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 52868-2007, регламентирующим конструкцию и безопасность кабельных лотков. Наличие оцинкованного покрытия обеспечивает долговечность в агрессивных средах. Однако степень защиты IP00 требует обязательного использования крышек и корпусов для предотвращения попадания пыли, влаги и сторонних предметов внутрь лотка.

Преимущества

• Плавная форма снижает механическую нагрузку на кабели при прокладке и обслуживании
• Оцинкование по методу Сендзимира повышает коррозионную стойкость даже в сырых и химически активных средах
• Интегрированный разъём ускоряет сборку и исключает необходимость в дополнительных крепёжных элементах между секциями
• Срок службы 20 лет при соблюдении условий эксплуатации снижает затраты на замену

Ограничения применения

• Не применяется в открытых зонах без крышки - IP00 не защищает от воды, пыли и механических повреждений
• Подходит только для лотков шириной 300 мм и высотой 80 мм; несовместим с другими размерами серии ESCA
• Не рекомендуется для использования в помещениях с постоянными перепадами температуры выше +40 C или ниже –50 C
• Требует наличия крышки - без неё система не соответствует нормам электробезопасности

Примеры использования

• Ответвление кабельной трассы от основного лотка к станку на производстве
• Переход от одной линии к другой в автоматизированном цехе с множеством точек подключения
• Обустройство распределительных шин в складских комплексах с высокой плотностью кабелей управления

Практические советы

• При проектировании учтите, что разветвитель имеет фиксированный радиус изгиба - не допускайте перегрузки кабеля при прокладке через него
• Выбирайте крышку с таким же покрытием (оцинкованную) для сохранения целостности антикоррозийной защиты
• Проверьте соответствие толщины стенки (0,8 мм) другим элементам системы - несоответствие может вызвать деформацию при сборке
• Для работы в холодных регионах (УХЛ2) проверьте наличие сертификата на климатическое исполнение перед монтажом
• Закупайте разветвители и крышки одновременно - отсутствие крышки делает систему небезопасной и несоответствующей правилам ПУЭ
