Профиль П-образный PSL L800 толщ.1.5 мм | BPL2908 DKC ДКС

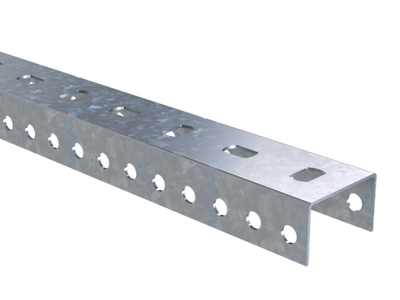

Профиль П-образный PSL, длина 800 мм, толщина 1.5 мм - это универсальный металлический элемент от DKC (ДКС) серии B5 Combitech, предназначенный для сборки несущих конструкций, крепления консолей и подвесных систем. Артикул bpl2908 обеспечивает точную совместимость с компонентами системы B5 Combitech.

Назначение и область применения

Профиль П-образный PSL, длина 800 мм, толщина 1.5 мм используется для создания жестких рам, кронштейнов и опорных конструкций в промышленной автоматизации, оборудовании и мебельных системах. Он применяется для монтажа консолей BBL-40, BBL-50, BBM-50, фиксации на стене, подвеса на шпильках и установки в крепления BSV-29/BSF-29. Подходит для сборки стоек, направляющих, креплений оборудования на вертикальных поверхностях.

Технические характеристики

• Форма: U-профиль (П-образный)
• Длина: 800 мм
• Толщина материала: 1,5 мм
• Материал: оцинкованная сталь с непрерывным холодным цинкованием
• Ширина прореза: 17 мм - позволяет вставлять и фиксировать элементы с соответствующими выступами
• Зубья: есть - обеспечивают удержание деталей без дополнительного крепления
• Перфорация: с трех сторон - удобна для крепления болтами, саморезами и крепежными элементами с любой стороны
• Возможность отламывания: да - можно отрезать до нужной длины без специального инструмента
• Цвет: серый

Совместимость и монтаж

Профиль П-образный PSL, длина 800 мм, толщина 1.5 мм полностью совместим с крепежными элементами серии B5 Combitech: BSV-29, BSF-29, BBL-40, BBL-50, BBM-50. Для монтажа используйте стандартные болты M6–M8, которые подходят по ширине прореза 17 мм. Отломить лишнюю часть можно вручную - надрыв происходит точно по предварительно выполненным насечкам. Установка на стену выполняется через перфорацию с помощью анкеров или дюбелей. На шпильки профиль одевается и фиксируется гайками.

Безопасность и стандарты

Изготовлен из оцинкованной стали с непрерывным холодным цинкованием - обеспечивает долговечную защиту от коррозии. Соответствует требованиям к механической прочности и устойчивости к воздействию среды в условиях производства и складских помещений. Сертификаты качества DKC (ДКС) подтверждают соответствие внутренним стандартам серии B5 Combitech.

Преимущества

• Универсальная форма - легко комбинируется с другими элементами системы B5 Combitech
• Отламываемость - позволяет настраивать длину без резки, экономя время и инструменты
• Трехсторонняя перфорация - гибкая возможность крепления сверху, снизу и с боков
• Зубья - исключают проскальзывание соединяемых деталей
• Оцинкованное покрытие - защищает от ржавчины даже при частом контакте с влагой

Ограничения применения

Не предназначен для внешней эксплуатации под открытым небом - длительное воздействие осадков и УФ-излучения снижает срок службы. Максимальная нагрузка зависит от способа крепления и количества точек фиксации; для высоконагруженных систем требуется расчет на изгиб и прогиб. Не рекомендуется использовать в агрессивных химических средах (например, кислоты, щелочи).

Примеры использования

• Крепление консолей для станков и пультов управления
• Подвесные рейлинги для инструментов на производстве
• Рамы для корпусов распределительных щитов
• Направляющие для перемещаемых платформ и тележек
• Фиксация трубопроводов и кабельных трасс внутри зданий

Практические советы

• При отламывании профиля - используйте плоскогубцы и соблюдайте осторожность: край может быть острым, после отлома зачистите его напильником
• При использовании с крепежом BSV-29/BSF-29 проверьте, чтобы ширина прореза (17 мм) точно соответствовала размеру крепежного элемента
• Для повышения жесткости конструкции - комбинируйте несколько профилей параллельно, соединяя их между собой
• При монтаже на стену - располагайте точки крепления не реже чем каждые 400–500 мм для равномерного распределения нагрузки
• Артикул bpl2908 - всегда проверяйте наличие этого номера при заказе, чтобы избежать замены на аналоги с другим шагом перфорации
