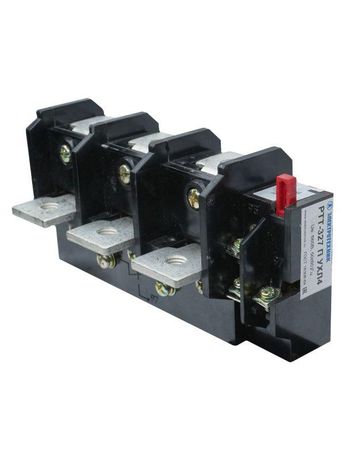

Реле электротепловое токовое-327 П УХЛ4 260А 1800-2200А 660В/50Гц 1з+1р ручной возврат IP00 Электротехник ET000333

Реле электротепловое токовое РТТ-327 П УХЛ4 260А 1800–2200А 660В/50Гц 1з+1р с ручным возвратом и степенью защиты IP00 предназначено для защиты электродвигателей от перегрузки и длительного превышения тока. Произведённое компанией Электротехник, это устройство применяется в промышленных системах управления, где требуется надёжная тепловая защита без автоматического сброса.

Назначение и область применения

Реле электротепловое токовое РТТ-327 П УХЛ4 защищает электродвигатели от повреждений из-за перегрузки - когда ток превышает допустимый уровень на продолжительное время. Это особенно важно для оборудования, работающего в циклическом режиме: насосы, вентиляторы, конвейеры, компрессоры. Устройство реагирует на тепло, выделяемое током через нагревательный элемент, что делает его устойчивым к кратковременным пусковым токам. Подходит для установки в силовые щиты и пускатели переменного тока.

Технические характеристики

• Ток срабатывания: 1800–2200 А - диапазон, в котором реле активируется при превышении установленного порога;
• Номинальное напряжение: до 660 В переменного тока, частотой 50 Гц - совместимо с большинством промышленных сетей;
• Количество контактов: 1 нормально замкнутый (1з) + 1 нормально разомкнутый (1р) - позволяет подключить сигнализацию и отключение;
• Метод возврата: ручной - после срабатывания необходимо вручную перевести рычаг в исходное положение, чтобы возобновить работу;
• Степень защиты: IP00 - нет защиты от пыли и воды; требует установки внутри закрытых корпусов или щитов;
• Исполнение: УХЛ4 - рассчитано на умеренный и холодный климат, работает при температуре от −40C до +40C;
• Тип устройства: термическое, без электроники - работает за счёт биметаллической пластины, не требует внешнего питания.

Совместимость и монтаж

Реле электротепловое РТТ-327 П УХЛ4 устанавливается в составе магнитного пускателя или контактного аппарата. Для работы необходимо подключить три фазы двигателя через токоограничивающие катушки реле. Контакты 1з и 1р подключаются в цепь управления пускателя - нормально замкнутый контакт размыкает управление при срабатывании, разомкнутый может использоваться для сигнализации перегрузки. Монтаж выполняется на DIN-рейку или жестко крепится в щите. Обязательно соблюдать посадочные габариты и зазоры между фазными проводами. Нельзя использовать в цепях постоянного тока.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.4.1 и ГОСТ Р 50030.5.1 - стандартам для аппаратов управления и защиты электродвигателей. Отсутствие степени защиты IP00 означает, что реле не может работать в открытой среде - обязательна установка в герметичном или защищённом шкафу. Применение вне указанных условий может привести к выходу из строя или опасности поражения током.

Преимущества

• Высокая надёжность благодаря механической конструкции - нет электронных компонентов, которые могут выйти из строя;
• Устойчивость к импульсным нагрузкам - не срабатывает при пусковых токах двигателей;
• Простота диагностики - визуальное определение состояния (выбило / не выбило);
• Не требует обслуживания и регулировки в процессе эксплуатации;
• Поддерживает высокие рабочие токи - идеально для мощных промышленных машин.

Ограничения применения

• Не подходит для защиты цепей постоянного тока - только переменный ток 50 Гц;
• IP00 - нельзя применять во влажных, запылённых или агрессивных средах без дополнительной защиты;
• Ручной возврат требует участия оператора - не подходит для автономных систем, где нужен автоматический сброс;
• Нет возможности точной настройки тока срабатывания - диапазон фиксированный (1800–2200 А);
• Чувствительно к окружающей температуре - при экстремальных значениях возможны погрешности в срабатывании.

Примеры использования

• Защита крупного асинхронного двигателя на конвейере в пищевой промышленности;
• Обеспечение безопасности насосной станции в системе водоснабжения;
• Компонент в пусковом устройстве вентиляционного агрегата на заводе;
• Защита компрессора в хладагрегате с высокими пусковыми токами.

Практические советы

• Перед установкой проверьте соответствие тока двигателя диапазону 1800–2200 А - при меньшем токе реле не сработает своевременно;
• Убедитесь, что все фазные провода проходят через реле равномерно - неравномерная нагрузка вызовет ложное срабатывание;
• После каждого срабатывания дождитесь остывания реле перед ручным восстановлением - преждевременный сброс может привести к повторному перегреву;
• Используйте реле только в закрытых распределительных щитах с классом защиты не ниже IP54;
• При замене убедитесь, что новый экземпляр имеет тот же артикул et000333 - отличия в диапазонах тока недопустимы.
