Реле перегрузки тепловое РТЛ-4250-2-630А-(160-250)-УХЛ4| 295275 | КЭАЗ

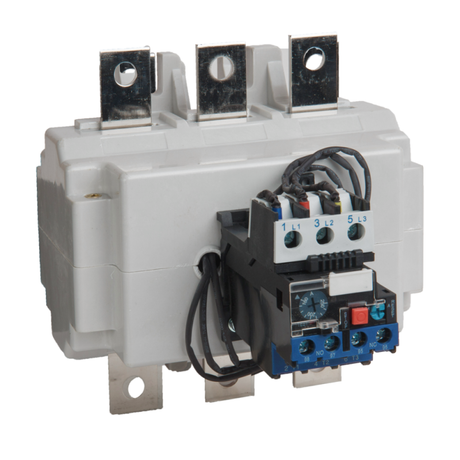

Реле перегрузки тепловое РТЛ-4250-2-630А (160-250) УХЛ4 от КЭАЗ - устройство для защиты электродвигателей от перегрева из-за длительной перегрузки, асимметрии фаз или заклинивания ротора. Подходит для установки в силовые цепи до 630 А, особенно там, где важна надёжная термическая защита - например, на кранах, насосах или станках.

Назначение и область применения

Реле перегрузки тепловое РТЛ-4250-2-630А (160-250) УХЛ4 защищает электродвигатели переменного тока от повреждений, вызванных:

• продолжительной перегрузкой по току;
• неравномерным распределением тока между фазами (асимметрия);
• затянутым запуском двигателя;
• заклиниванием ротора.

Используется в системах управления грузоподъёмниками (лифты, краны), насосами, вентиляторами, тепловыми завесами, печами, станками, системами АВР и других устройствах с высокой механической нагрузкой.

Технические характеристики

• Тип: электротепловое реле с тепловым расцепителем.
• Номинальный ток: 630 А - максимальный рабочий ток, при котором реле сохраняет точность срабатывания.
• Диапазон регулирования тока срабатывания: 160–250 А - можно настроить под конкретную мощность двигателя внутри этого предела.
• Число полюсов: 3 - обеспечивает защиту всех трёх фаз одновременно.
• Число контактов: 2 (1 нормально замкнутый + 1 нормально разомкнутый) - используются для сигнализации и отключения цепи.
• Класс защиты: 10A - время срабатывания при 7,2-кратном токе составляет 2–10 секунд; соответствует требованиям IEC 60947-4-1 для чувствительной защиты двигателей.
• Метод присоединения: винтовые зажимы - надёжное и проверенное соединение проводов без необходимости специальных инструментов.
• Способ монтажа: обособленное размещение - устанавливается отдельно от контактора, обычно на DIN-рейку или панель.
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, допускает повышенную влажность и наличие конденсата.

Совместимость и монтаж

Реле перегрузки тепловое РТЛ-4250-2-630А (160-250) УХЛ4 совместимо с контактными аппаратами серии КЭАЗ, включая контакторы типа КМИ, КТП и аналогичные. Для работы требуется внешний источник питания - само реле не коммутирует основную нагрузку, а лишь управляет сигналом отключения через свои контакты.

Установка выполняется на DIN-рейку шириной 35 мм или крепится болтами на панель. Соединение проводов - винтовое: рекомендуется использовать медные жилы сечением до 70 мм2. Перед первым запуском обязательно проверьте правильность настройки тока срабатывания в диапазоне 160–250 А согласно паспортному значению двигателя.

Безопасность и стандарты

Реле перегрузки тепловое РТЛ-4250-2-630А (160-250) УХЛ4 соответствует ГОСТ Р МЭК 60947-4-1 и IEC 60947-4-1. Обеспечивает класс защиты IP20 - защита от доступа пальцев и предметов более 12 мм, но не герметично. Не предназначен для установки во взрывоопасных средах или местах с постоянным воздействием воды.

Преимущества

• Высокая точность срабатывания благодаря механизму биметаллической пластины и термостабилизированной компенсации температуры окружающей среды.
• Автоматический режим восстановления после срабатывания - не требует ручного сброса, что снижает простои.
• Стандартный интерфейс для подключения - совместим с большинством существующих щитов и контакторов КЭАЗ.
• Устойчивость к колебаниям температуры и влажности благодаря исполнению УХЛ4 - подходит для холодных и сырых помещений.

Ограничения применения

• Не применяется для защиты двигателей постоянного тока - только переменный ток.
• Не подходит для частотных преобразователей: импульсные токи искажают работу теплового элемента.
• Запрещено использовать при токах выше 630 А - возможны ложные срабатывания или выход из строя.
• Не имеет функции защиты от короткого замыкания - обязательна установка автоматических выключателей или предохранителей перед реле.
• Не рассчитано на установку вне помещений без дополнительной защиты от осадков и прямых солнечных лучей.

Примеры использования

• Защита двигателя лифта мощностью 180 кВт (ток около 220 А) - реле настраивается на 220 А, чтобы реагировать на перегрузку при подъёме с перегрузом.
• Контроль насосной станции с двигателем 160 кВт - реле отключает питание при асимметрии фаз, возникающей из-за плохого контакта в клеммах.
• Система вентиляции в цеху с несколькими вентиляторами - одно реле защищает группу двигателей, если они работают параллельно и имеют одинаковый ток потребления.

Практические советы

• Настройте ток срабатывания точно по паспорту двигателя - не используйте “по максимуму” даже если двигатель кажется “слабым”. Это снижает срок службы.
• Перед монтажом проверьте состояние винтовых зажимов - окисление или слабый контакт могут вызвать ложное срабатывание.
• При использовании в условиях сильных перепадов температуры (например, на открытых площадках) убедитесь, что реле установлено в защищённом шкафу - хотя исполнение УХЛ4 позволяет работать при минусах, прямой поток воздуха влияет на точность.
• Не заменяйте реле РТЛ-4250-2-630А (160-250) УХЛ4 на модели с другим классом защиты (например, 20A) - это изменит время реакции и может привести к перегреву двигателя.
• Проверяйте целостность контактов каждые 6 месяцев - особенно в пыльных или химически активных средах.
