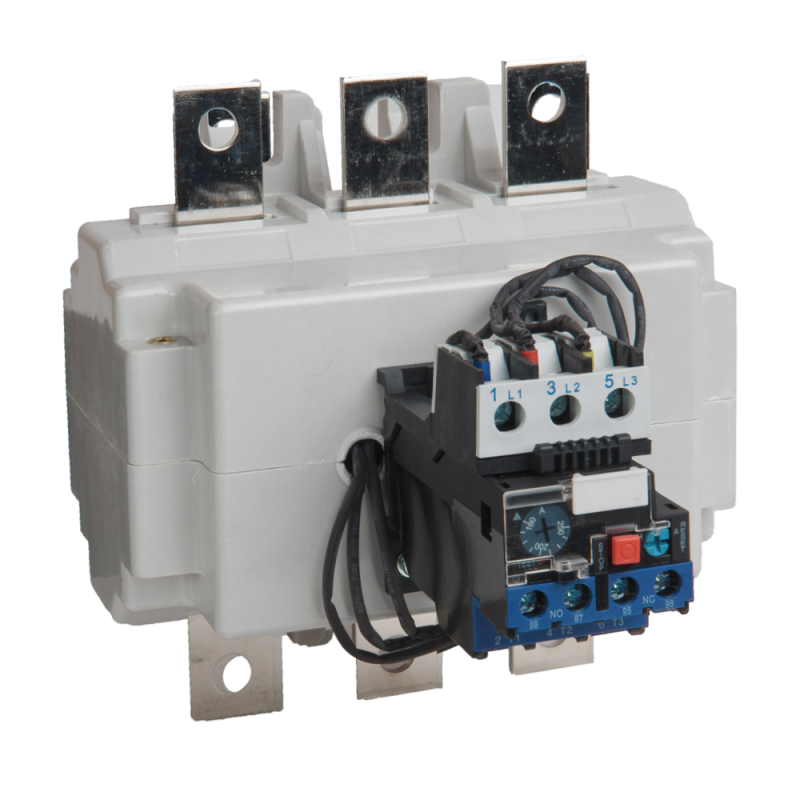

Реле перегрузки тепловое РТЛ-4500-2-630А-(315-500А)-УХЛ4| 295281 | КЭАЗ

Реле перегрузки тепловое РТЛ-4500-2-630А (315-500А) УХЛ4 от КЭАЗ предназначено для защиты электродвигателей от перегрузок и длительного превышения тока. Это надёжное устройство из серии РТЛ, рассчитанное на работу в условиях повышенной влажности и температурных колебаний, что делает его подходящим для промышленных объектов в умеренном и холодном климате.

Назначение и область применения

Реле перегрузки тепловое РТЛ-4500-2-630А (315-500А) УХЛ4 защищает электродвигатели от повреждений, вызванных длительным превышением рабочего тока - например, при заклинивании механизма, перекосе фаз или недостаточном охлаждении. Его применяют в паре с контактными аппаратами в цепях управления двигателей мощностью до 630 А. Подходит для установки на станках, насосах, компрессорах, конвейерах и других устройствах с частыми пусками или переменной нагрузкой.

Технические характеристики

• Номинальный ток: 630 А - максимальная величина тока, которую реле способно контролировать без срабатывания;
• Диапазон регулирования: 315–500 А - можно выставить порог срабатывания в этом интервале, чтобы адаптировать защиту под конкретную нагрузку;
• Количество полюсов: 3 - обеспечивает контроль всех трёх фаз питания двигателя;
• Переключающие контакты: 2 шт. (нормально замкнутый и нормально разомкнутый) - используются для сигнализации или отключения цепи управления;
• Класс защиты: 10A - время срабатывания при перегрузке в 6 раз выше установленного значения составляет 4–10 секунд; соответствует требованиям IEC 60947-4-1;
• Степень защиты корпуса: IP00 - реле не имеет внешней защиты от пыли и воды, требует установки в закрытом щите или корпусе;
• Способ монтажа: обособленное размещение - устанавливается отдельно от контактора, обычно на DIN-рейку или крепится болтами;
• Тип присоединения: винтовые зажимы - обеспечивают прочное и долговечное соединение проводов сечением до 95 мм2.

Совместимость и монтаж

Реле РТЛ-4500-2-630А совместимо с контактными аппаратами серий КМ, КМИ, КТП от КЭАЗ и аналогичными моделями других производителей. Для правильной работы необходимо соблюдать следующие условия:

• Установка выполняется вертикально, допускается отклонение +-30°;
• Подключение проводов - только через винтовые зажимы, затяжка должна быть достаточной, но без перегрузки;
• Не рекомендуется использовать рядом с источниками сильного нагрева - влияние внешнего тепла может исказить показания термобиметаллической системы;
• При использовании в составе магнитного пускателя требуется согласование времени срабатывания с классом защиты контактора.

Безопасность и стандарты

Реле РТЛ-4500-2-630А УХЛ4 соответствует ГОСТ Р МЭК 60947-4-1 и международному стандарту IEC 60947-4-1. Конструкция выполнена в соответствии с требованиями безопасности для оборудования категории UХЛ4 - устойчиво к воздействию высокой влажности, плесени и температурных перепадов от −40C до +60C.

Преимущества

• Высокая точность срабатывания благодаря биметаллической системе с температурной компенсацией;
• Индикация срабатывания - механический флажок позволяет визуально определить причину отключения;
• Простая настройка - регулировка тока срабатывания осуществляется поворотом ручки без инструментов;
• Долгий срок службы - проверенная технология производства КЭАЗ, применяемая более 50 лет;
• Замена без демонтажа всей цепи - возможно самостоятельное обслуживание и замена элементов внутри корпуса.

Ограничения применения

• Не предназначен для защиты от коротких замыканий - обязательно использование автоматического выключателя или предохранителей;
• IP00 не допускает установку в открытых помещениях, на улице или в местах с брызгами воды, маслом, пылью;
• Не работает при отсутствии тока в одной из фаз - требует наличия трёхфазного питания;
• Чувствителен к окружающей температуре - при значительных отличиях от температуры двигателя возможны ложные срабатывания;
• Не поддерживает функцию самовозврата после срабатывания - требуется ручное восстановление.

Примеры использования

• Защита асинхронного двигателя 315 кВт на конвейере в пищевой промышленности;
• Контроль тока насосной группы в системе водоснабжения с частотным преобразователем;
• Автоматическое отключение вентилятора при перегреве в HVAC-системе;
• Система защиты компрессора в хладагентной установке с периодическими пиками нагрузки.

Практические советы

• Выбирая реле, ориентируйтесь на реальный рабочий ток двигателя - он должен попадать в диапазон 315–500 А. Для токов ниже 315 А используйте другую модель серии РТЛ;
• Проверьте соответствие сечения кабеля и зажимов - при подключении медных жил сечением свыше 95 мм2 потребуется переходник;
• После установки проведите тестовое включение и проверьте, не срабатывает ли реле при запуске - это может указывать на завышенную настройку;
• Регулярно осматривайте контакты и зажимы - окисление или ослабление винтов снижают надёжность;
• При необходимости замены - используйте оригинальные запчасти КЭАЗ, особенно биметаллические элементы и пружины.
