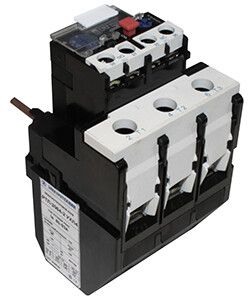

Реле перегрузки тепл. РТЛ-2055 УХЛ4 30.0-40.0А 660/50Гц 1з+1р ручной возврат IP20 электротепловое Электротехник ET502094

Реле перегрузки тепловое РТЛ-2055 УХЛ4 30,0-40,0А 660/50Гц 1з+1р ручной возврат IP20 от бренда Электротехник предназначено для защиты электродвигателей от длительных перегрузок и обрывов фаз. Это надёжное устройство с ручным возвратом подходит для установки как на пускателях, так и отдельно в силовых цепях.

Назначение и область применения

Реле перегрузки тепловое РТЛ-2055 УХЛ4 защищает электродвигатели от повреждений, вызванных длительными перегрузками по току, а также от асимметрии токов между фазами и полного исчезновения одной из фаз. Подходит для использования в системах управления станками, насосами, компрессорами, конвейерами и другим оборудованием с асинхронными двигателями. Применяется в промышленных условиях с умеренным климатом - исполнение УХЛ4 допускает работу при температуре от −40C до +40C.

Технические характеристики

• Номинальный ток срабатывания: 30–40 А - регулируемый диапазон, позволяет точно адаптировать защиту под конкретный двигатель;
• Количество полюсов: 3 - защита всех трёх фаз одновременно;
• Максимальное рабочее напряжение: 660 В - совместимо с сетями до 690 В переменного тока;
• Частота: 50 Гц - оптимизировано для стандартной промышленной сети;
• Контакты: 1 нормально открытый (НО) и 1 нормально закрытый (НЗ) - используются для сигнализации и отключения цепи управления;
• Тип присоединения: винтовые зажимы - надёжное и проверенное соединение проводов;
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды - требует установки внутри щита;
• Способ монтажа: непосредственное крепление - можно фиксировать на DIN-рейке или поверхности;
• Тип возврата: ручной - после срабатывания необходимо вручную перевести рычаг в положение «включено»;
• Исполнение: нереверсивное - не предназначен для работы в режимах реверса двигателя без внешней блокировки.

Совместимость и монтаж

Реле перегрузки тепловое РТЛ-2055 УХЛ4 30,0-40,0А 660/50Гц 1з+1р ручной возврат IP20 совместимо с пускателями серии ПМЛ - может устанавливаться прямо на них без дополнительных элементов. При самостоятельном монтаже требуется использовать клеммники КРЛ для подключения цепей управления. Для правильной работы важно соблюдать полярность подключения токовых выводов - вход и выход должны соответствовать направлению тока через двигатель. Монтаж выполняется на вертикальной плоскости, угол отклонения не более +-30° от вертикали.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.5.1 и IEC 60947-4-1. Обеспечивает класс точности 10A - гарантирует отключение при токе 1,2×Iн за время не более 20 минут. Отсутствие автоматического возврата предотвращает самопроизвольный запуск оборудования после аварии - повышает безопасность обслуживания.

Преимущества

• Высокая надёжность механической части - долгий срок службы даже при частых срабатываниях;
• Точная настройка тока срабатывания в диапазоне 30–40 А - минимизация ложных срабатываний;
• Наличие двух типов контактов (НО и НЗ) - удобно для организации сигналов тревоги и блокировок;
• Простой ручной возврат - исключает случайный запуск после аварии;
• Совместимость с широким спектром пускателей - снижает затраты на замену и модернизацию.

Ограничения применения

• Не применяется в средах с высокой запылённостью или влагой - степень защиты IP20 не обеспечивает герметичность;
• Не рекомендуется для двигателей с частыми пусками (более 6–8 раз в час) - возможен перегрев чувствительного элемента;
• Не подходит для защиты двигателей с переменной нагрузкой ниже 30 А - минимальный порог срабатывания выше 30 А;
• Требуется периодическая проверка контактной группы - окисление может привести к увеличению переходного сопротивления;
• Не работает при отсутствии питания в цепи управления - только реагирует на ток в основной цепи.

Примеры использования

• Защита асинхронного двигателя 30 кВт на конвейере в пищевой промышленности;
• Обеспечение безопасности насосной станции с двигателем 37 кВт в системе водоснабжения;
• Подключение к пускателю ПМЛ-25 в распределительном шкафу металлургического производства;
• Автоматическое отключение вентилятора при заклинивании крыльчатки.

Практические советы

• Перед установкой проверьте соответствие номинала двигателя диапазону 30–40 А - выбирайте реле с максимальным значением, близким к рабочему току двигателя;
• При монтаже вне пускателя обязательно используйте клеммники КРЛ - без них реле не сможет передать сигнал в цепь управления;
• После каждого срабатывания дождитесь остывания термобиметаллической пластины (минимум 5–10 минут) перед ручным возвратом - иначе возможно преждевременное повторное срабатывание;
• Не устанавливайте рядом с источниками нагрева - повышенная температура окружающей среды влияет на точность срабатывания;
• Регулярно осматривайте винтовые зажимы - ослабление контакта может вызвать перегрев и отказ защиты.
