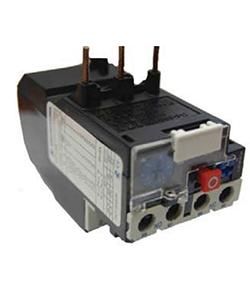

Реле электротепловое РТЛ-2055-2 УХЛ4 93А 30-40А, 660В/50Гц, 1з+1р, автоматический и ручной возврат, IP20 - ET520680 Электротехник

Реле электротепловое РТЛ-2055-2 УХЛ4 93А от бренда Электротехник предназначено для защиты электродвигателей от длительных перегрузок и обрывов фаз. Модель с номинальным током 30–40 А и винтовым подключением подходит для установки как на пускателях, так и отдельно в распределительных щитах.

Назначение и область применения

Реле электротепловое РТЛ-2055-2 УХЛ4 защищает трёхфазные электродвигатели от:

• длительных перегрузок по току;
• асимметрии токов между фазами;
• полного отсутствия одной из фаз (обрыва).

Устройство применяется в системах управления двигателями на промышленном оборудовании: насосах, компрессорах, конвейерах, вентиляторах, станках с ЧПУ. Подходит для работы в условиях умеренного климата (исполнение УХЛ4).

Технические характеристики

• Номинальный ток: 30–40 А - регулируемый диапазон срабатывания, позволяет точно адаптировать защиту под конкретный двигатель.
• Максимальное рабочее напряжение: 660 В - совместимо с сетями до 660 В переменного тока частотой 50 Гц.
• Количество полюсов: 3 - контролирует все три фазы одновременно.
• Количество контактов: 1 нормально открытый (НО) + 1 нормально замкнутый (НЗ) - используется для сигнализации и отключения цепи управления.
• Способ монтажа: непосредственное крепление - можно устанавливать прямо на пускатели ПМЛ или крепить на DIN-рейку через клеммники КРЛ.
• Подключение: винтовое - надёжное соединение проводов сечением до 2,5 мм2.
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и влаги; требует установки внутри закрытых шкафов.
• Функция перезапуска: автоматический возврат - после остывания реле восстанавливает работу без участия оператора. Также возможен ручной возврат (по умолчанию установлен автовозврат).
• Исполнение: нереверсивное - не предназначен для управления направлением вращения двигателя.

Совместимость и монтаж

Реле электротепловое РТЛ-2055-2 УХЛ4 совместимо с пускателями серии ПМЛ. При установке на них - подключение происходит напрямую без дополнительных элементов. Для самостоятельной установки в щите необходимо использовать клеммники КРЛ для передачи тока нагрузки и коммутации сигналов.

Не допускается монтаж в местах с высокой вибрацией, прямым попаданием воды или температурой выше +40 C. Температурная компенсация встроена - работает стабильно при колебаниях окружающей температуры от −40 C до +40 C.

Безопасность и стандарты

Реле соответствует требованиям ГОСТ Р 50030.5.1 и IEC 60947-4-1. Обеспечивает класс точности 10A - срабатывает при токе 1,2×I_н не более чем за 20 минут, что соответствует стандартной характеристике защиты двигателей.

Преимущества

• Высокая надёжность механической части - долгий срок службы даже при частых срабатываниях.
• Точная настройка тока срабатывания в пределах 30–40 А - минимизирует ложные срабатывания.
• Встроенная термокомпенсация - не требует внешней коррекции при изменении температуры окружающей среды.
• Чёткая индикация состояния - положение рычага показывает, было ли срабатывание (при необходимости проверки причины отключения).

Ограничения применения

• Не защищает от кратковременных импульсных перегрузок или коротких замыканий - требуется дополнительная защита (плавкие предохранители или автоматы).
• IP20 не обеспечивает защиту от пыли и влаги - нельзя устанавливать вне электрошкафа или в сырых помещениях.
• Не подходит для однофазных двигателей - только для трёхфазных.
• Автоматический возврат может быть опасен в критических процессах - при необходимости безопасного отключения используйте режим ручного возврата (если модифицировано).

Примеры использования

• Защита двигателя насоса в системе водоснабжения мощностью 15 кВт.
• Контроль тока в приводе конвейера на пищевом производстве.
• Обеспечение безопасности вентиляционного оборудования в HVAC-системах.
• Установка в составе пускового устройства ПМЛ-250 для станка с ЧПУ.

Практические советы

• Перед установкой проверьте соответствие тока двигателя диапазону 30–40 А. Настройка осуществляется поворотом регулировочного винта - ориентируйтесь по шкале на корпусе.
• Если реле устанавливается отдельно от пускателя - обязательно используйте клеммники КРЛ. Без них контактные группы не будут работать.
• При первом запуске после настройки проведите тест: временно увеличьте ток до 1,2×I_н, чтобы убедиться, что срабатывание произойдёт в течение 15–20 минут.
• Не затягивайте винты слишком сильно - это повредит медные контакты и вызовет нагрев.
• Регулярно осматривайте контакты на окисление - особенно в условиях повышенной влажности внутри шкафа.
