Реле электротепловое токовое РТТ-121 УХЛ4 34.0А 660В/50Гц 1р 28.0-40.0А ручной возврат Электротехник ET003525

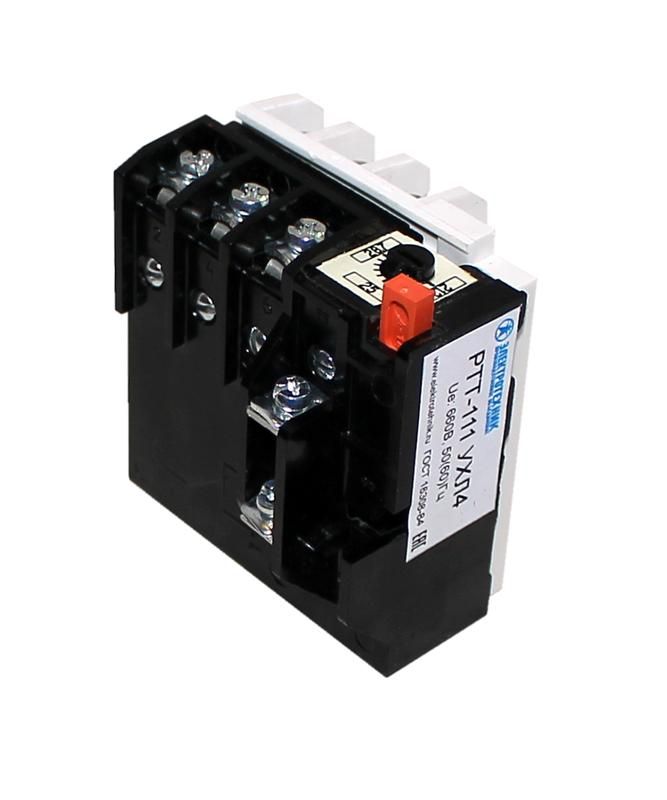

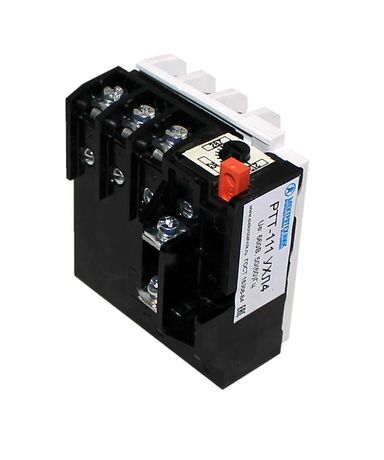

Реле электротепловое токовое РТТ-121 УХЛ4 34,0А 660В/50Гц 1р 28,0-40,0А ручной возврат (ЭТ) от бренда Электротехник - это устройство для защиты электродвигателей от перегрузок и обрыва фазы. Его применяют в промышленных системах, где важна надежная аварийная остановка, особенно в паре с контактными аппаратами. Артикул et003525 соответствует модели с регулируемым порогом срабатывания от 28 до 40 А.

Назначение и область применения

Реле электротепловое токовое РТТ-121 УХЛ4 защищает трехфазные электродвигатели от длительных перегрузок, перекоса фаз и обрыва одной из фаз. Отключение происходит автоматически при превышении установленного тока, предотвращая перегрев обмоток и выход оборудования из строя. Подходит для использования в системах управления: насосами, вентиляторами, лифтами, кранами, станками, тепловыми завесами, печами и системами АВР. Работает в связке с контакторами серий ПМ12, ПМЕ, ПМА.

Технические характеристики

• Номинальный ток: 40 А
• Диапазон настройки тока срабатывания: 28–40 А
• Максимальное рабочее напряжение: 660 В
• Частота: 50 Гц
• Количество силовых полюсов: 3
• Количество нормально замкнутых (НЗ) контактов: 1
• Тип подключения: винтовые зажимы
• Способ монтажа: обособленное размещение (не монтируется на DIN-рейку)
• Тип возврата: ручной (после срабатывания требуется manual reset)
• Исполнение: нереверсивное
• Степень защиты: не указана - используется в помещениях с контролируемой средой
• Климатическое исполнение: УХЛ4 (работает при температуре от −40C до +40C, допускает повышенную влажность)

Совместимость и монтаж

Реле электротепловое токовое РТТ-121 УХЛ4 не имеет стандартного крепления на DIN-рейку - его необходимо устанавливать отдельно, с помощью болтов или кронштейнов. Для правильной работы требуется соединить три фазы через входные и выходные клеммы, а также подключить один НЗ контакт в цепь управления контактора. Кнопка перезапуска позволяет восстановить работу после срабатывания вручную - автоматический возврат отсутствует. Совместимо с контактными аппаратами ПМ12, ПМЕ, ПМА; другие модели требуют проверки механической и электрической совместимости.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р МЭК 60947-4-1 и ГОСТ Р 50030.3-2012 для тепловых реле. Исполнение УХЛ4 обеспечивает работоспособность в условиях повышенной влажности и низких температур, что делает его подходящим для использования в неотапливаемых производственных помещениях, на открытых площадках под навесом или в холодных цехах. Не предназначен для установки во взрывоопасных зонах.

Преимущества

• Высокая износостойкость - рассчитано на многократные срабатывания без потери точности
• Простая настройка тока срабатывания - регулировка осуществляется поворотом рычага без инструментов
• Надежное отключение при обрыве фазы - даже если нагрузка ниже порога уставки
• Ручной возврат исключает случайное включение после аварии - повышает безопасность обслуживания
• Винтовые зажимы обеспечивают прочное и долговечное соединение проводов

Ограничения применения

• Не работает в качестве устройства защиты однофазных сетей - требует трёхфазного питания
• Не поддерживает автоматический возврат - после срабатывания требуется ручное вмешательство
• Не монтируется на DIN-рейку - занимает больше места в шкафу
• Не рекомендовано применение в местах с постоянным вибрационным воздействием выше 0,5g
• Не предназначен для частотного управления - не реагирует на импульсы ШИМ, только на действующее значение тока

Примеры использования

• Защита двигателя насоса в системе водоснабжения - предотвращает перегрев при заклинивании крыльчатки
• Автоматическая остановка крана при перекосе фаз - снижает риск повреждения редуктора и электромотора
• Подключение к тепловой завесе в торговом центре - обеспечивает отключение при длительном режиме работы
• Интеграция в систему АВР - при отказе основного питания реле защищает двигатель при переходе на резерв

Практические советы

• Перед установкой проверьте соответствие тока нагрузки диапазону 28–40 А - выставите уставку ближе к максимальному рабочему значению, но не выше 40 А
• При использовании с контактором ПМ12 убедитесь, что расстояние между корпусами позволяет свободно подключить провода без натяжения
• Проверяйте состояние винтовых зажимов каждые 6 месяцев - ослабление вызывает нагрев и ложные срабатывания
• Не используйте реле в условиях постоянной запыленности без дополнительной защиты - хотя исполнение УХЛ4 допускает влажность, пыль может попасть внутрь механизма
• При замене старого реле убедитесь, что новый экземпляр РТТ-121 УХЛ4 имеет ту же уставку - меняйте только аналогичную модель
