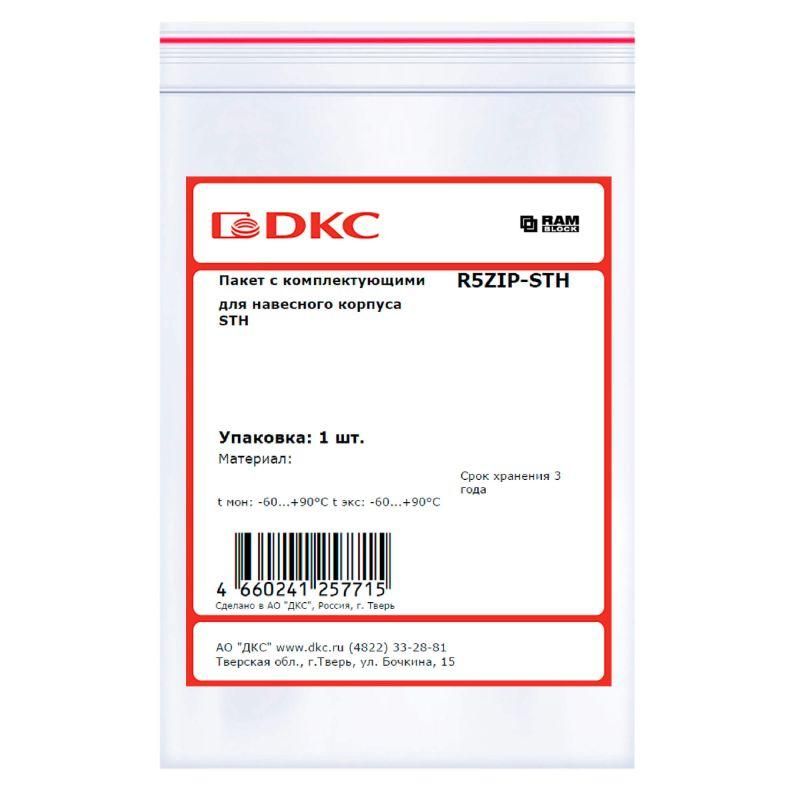

Пакет с комплектующими для навесного корпуса STH | R5ZIP-STH DKC ДКС

Комплект комплектующих для навесного корпуса STH, STH DKC - набор деталей для сборки и крепления навесных электрошкафов серий STH и STH DKC от производителя DKC. Подходит для установки на стену в промышленных условиях, где требуется надёжное и долговечное соединение элементов.

Назначение и область применения

Комплект предназначен исключительно для сборки навесных корпусов STH и STH DKC. Все элементы используются для крепления крышки, боковых панелей и других составных частей корпуса. Применяется в системах автоматизации, распределительных щитах, контроллерных пунктах и на оборудовании, требующем защиты от внешних воздействий.

Технические характеристики

• Металлический ключ с двойной бородкой 3 мм - 1 шт. (для затяжки специальных болтов корпуса)
• Винты М6×25 с квадратным подголовком, из нержавеющей стали - 3 шт.
• Гайки с фланцем М6, из нержавеющей стали - 6 шт. (обеспечивают равномерную нагрузку и предотвращают проворачивание)
• Шайбы плоские М6, из нержавеющей стали - 6 шт.
• Шайбы плоские М8, из нержавеющей стали - 3 шт.
• Шайбы гровер М6, из нержавеющей стали - 4 шт. (предотвращают самопроизвольное ослабление креплений)
• Шайбы стопорные М8, из нержавеющей стали - 2 шт. (фиксация в местах повышенной вибрации)
• Пластиковые заглушки Ø8 мм - 4 шт. (закрывают отверстия для кабельных вводов)
• Значки-наклейки заземления - 3 шт. (обозначают точки подключения к контуру заземления)

Совместимость и монтаж

Комплект совместим только с корпусами STH и STH DKC от DKC. Ключ с бородкой 3 мм используется исключительно для винтов с квадратным подголовком, входящих в этот же комплект. Недопустимо применять другие инструменты - возможна порча крепёжа. Гайки с фланцем устанавливают на поверхность корпуса перед закручиванием винта. Шайбы гровер и стопорные должны использоваться там, где есть риск вибраций - например, рядом с насосами или двигателями.

Безопасность и стандарты

Изделия выполнены из нержавеющей стали, что соответствует требованиям к corrosion resistance в средах с высокой влажностью и химической активностью. Наклейки заземления соответствуют международному обозначению PE (защитное заземление). Установка должна выполняться в соответствии с правилами ПУЭ и IEC 61439-1.

Преимущества

• Все элементы уже подобраны под конкретный тип корпуса - не нужно искать совместимые детали отдельно.
• Нержавеющая сталь обеспечивает длительный срок службы даже в агрессивных средах.
• Фланцевые гайки и гроверы снижают вероятность ослабления креплений во время работы оборудования.
• Пластиковые заглушки защищают от попадания пыли и влаги в неиспользуемые отверстия.

Ограничения применения

• Не для сборки корпусов других серий или конкурентов - крепёж имеет уникальную форму подголовков.
• Ключ 3 мм нельзя заменить обычными отвёртками или торцовыми головками - он рассчитан только на специальные винты этого комплекта.
• Не рекомендовано использовать в условиях постоянного погружения в жидкости - хотя материалы нержавеющие, герметичность корпуса зависит от целостности всех уплотнителей, которые в комплект не входят.

Примеры использования

• Сборка распределительного щита управления технологическим процессом на пищевом предприятии.
• Монтаж корпуса STH DKC на станке с ЧПУ, где важна стойкость к маслам и охлаждающим жидкостям.
• Установка контрольного шкафа в цехе с высокой запылённостью - благодаря заглушкам и нержавеющему крепежу сохраняется внутренняя чистота.

Практические советы

• Перед сборкой проверьте наличие всех элементов - особенно ключ и винты с квадратным подголовком; они легко теряются.
• Используйте шайбы гровер всегда под гайки M6, если корпус будет установлен на vibrating оборудовании.
• Пластиковые заглушки вставляйте сразу после прокладки кабелей - так вы избежите случайного забивания отверстий пылью.
• Обязательно используйте наклейки заземления - они указывают точку подключения к шине PE внутри корпуса, что важно для прохождения инспекций.
• Работаете с корпусом STH? Этот комплект - единственный официально подходящий. Альтернативы могут повредить гарантию.
