Панель для кабельного ввода, 10 мест, шкафов шириной1200 мм, 1 | R5FMP1200 DKC - (ротация на CQE N R5NFMP1200 ) ДКС

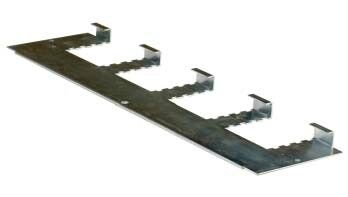

Панель для кабельного ввода 10 мест для шкафов шириной 1200 мм DKC - это металлическая панель с десятью отверстиями для прохода кабелей, предназначенная для установки в шкафы серии RAM block бренда DKC. Обеспечивает защиту IP65, совместима с корпусами шириной 1200 мм и используется там, где требуется надежный ввод силовых и сигнальных кабелей.

Назначение и область применения

Панель для кабельного ввода 10 мест для шкафов шириной 1200 мм DKC применяется для организации входа кабелей в электрощитовые шкафы серии RAM block. Устанавливается на передней или задней стенке шкафа, заменяет стандартные кабельные вводы и обеспечивает плотную фиксацию проводов. Подходит для промышленных объектов: автоматизированных линий, станций управления, систем релейной защиты, где важны герметичность и долговечность.

Технические характеристики

• Тип изделия: панель ввода кабеля
• Материал: металл (сталь)
• Исполнение: фланцевое, с возможностью крепления к раме шкафа
• Цвет: серый
• Количество мест для ввода: 10
• Размеры: рассчитана на шкафы шириной 1200 мм
• Степень защиты: IP65 (полная защита от пыли и струй воды из любого направления)
• Толщина материала: 1,2–1,5 мм (соответствует стандарту корпусов RAM block)
• Сечение отверстий: 25×25 мм

Совместимость и монтаж

Панель для кабельного ввода 10 мест для шкафов шириной 1200 мм DKC совместима исключительно с шкафами серии RAM block от DKC, имеющими соответствующую габаритную раму. Монтаж осуществляется через фланец с помощью болтов или заклепок - панель крепится к перфорированному профилю шкафа. Перед установкой необходимо удалить заглушки из отверстий. Не рекомендуется использовать с другими сериями шкафов, так как размеры и расположение креплений отличаются.

Безопасность и стандарты

Панель соответствует уровню защиты IP65, что гарантирует работу в условиях повышенной запыленности и влажности. Произведена из стали с антикоррозийным покрытием, устойчивым к механическим повреждениям. Соответствует требованиям безопасности для промышленного оборудования согласно ГОСТ Р 51318 и IEC 62208. Применяется в соответствии с правилами электроустановок (ПУЭ).

Преимущества

• Высокая герметичность за счет точного прилегания фланца и отсутствия зазоров
• Металлический корпус выдерживает нагрузки и не деформируется при затяжке кабельных вводов
• Серый цвет не требует дополнительной окраски после монтажа
• Готовые 10 отверстий экономят время на подготовку шкафа
• Совместимость с системой RAM block - все элементы взаимозаменяемы и стандартизованы

Ограничения применения

• Не предназначена для установки вне шкафов - работает только как часть корпуса RAM block
• Не подходит для кабелей с наружным диаметром более 24 мм - отверстия 25×25 мм допускают лишь частичное использование с крупными жилами
• Не имеет встроенных кабельных зажимов - требуется дополнительно применять вводы типа M20, G½ или аналоги
• Не рекомендована для сред с постоянным погружением в воду - IP65 не обеспечивает длительную защиту при погружении

Примеры использования

• Шкафы управления насосными станциями в канализационных коллекторах
• Автоматические линии на пищевых производствах с регулярной мойкой
• Щиты релейной защиты на подстанциях с высокой запыленностью
• Контроллеры на конвейерах в автомобильных цехах

Практические советы

• Перед монтажом проверьте, чтобы ширина вашего шкафа точно составляла 1200 мм - панель не подойдет к другим размерам
• Используйте кабельные вводы с резьбой M20x1,5 или G½ - они идеально подходят по диаметру отверстий
• Закрывайте неиспользуемые отверстия заглушками, чтобы сохранить IP65
• При необходимости увеличить количество вводов - используйте несколько панелей, установленных рядом
• Не затягивайте кабельные вводы слишком сильно - это может деформировать тонкостенную панель
