Панель для кабельного ввода, 6-ть мест, шкафов шириной 800 мм, 1 | R5FMP800 DKC - (ротация на CQE N R5NFMP800 ) ДКС

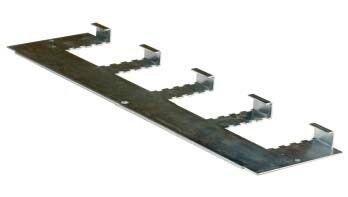

Панель для кабельного ввода 6 мест для шкафов шириной 800 мм DKC - это металлическая фланцевая панель, предназначенная для организации входа кабелей в шкафы серии RAM block. Артикул r5fmp800 обеспечивает надежный и защищённый ввод проводов, сохраняя степень защиты IP65/66 всего корпуса.

Назначение и область применения

Панель для кабельного ввода 6 мест для шкафов шириной 800 мм DKC используется для пропуска силовых и сигнальных кабелей через стенку шкафа серии RAM block. Она устанавливается на передней или боковой поверхности шкафа и заменяет собой стандартные кабельные вводы, обеспечивая более плотную и равномерную герметизацию. Подходит для промышленных объектов: автоматизированных линий, станций управления, систем релейной защиты, где важна защита от пыли, влаги и механических повреждений.

Технические характеристики

• Тип изделия: панель ввода кабеля
• Количество мест для ввода: 6
• Материал: сталь
• Исполнение: фланцевое - крепление через болты к раме шкафа
• Цвет: серый
• Размеры: рассчитана на шкафы шириной 800 мм
• Степень защиты: IP65/IP66 (при правильном монтаже с другими элементами корпуса)
• Толщина материала: 1,2–1,5 мм (соответствует толщине стенок корпуса RAM block)
• Сечение профиля: 25×25 мм

Совместимость и монтаж

Панель для кабельного ввода 6 мест для шкафов шириной 800 мм DKC совместима исключительно с корпусами серии RAM block, имеющими стандартную фланцевую раму. Монтаж осуществляется с помощью болтов, которые затягиваются на фланце панели и соответствуют отверстиям в раме шкафа. Перед установкой необходимо удалить заглушки с подготовленных отверстий. Убедитесь, что все кабели проходят через уплотнители, идущие в комплекте с панелью - это гарантирует сохранение степени защиты IP65/IP66. Не используйте панель с шкафами других серий или нестандартной ширины - это нарушит герметичность.

Безопасность и стандарты

Панель для кабельного ввода 6 мест для шкафов шириной 800 мм DKC соответствует требованиям к пыле- и влагозащите IP65/IP66 при условии правильной сборки всей системы RAM block. Применяется трехступенчатая порошковая окраска, устойчивая к механическому воздействию и химическим средам. Конструкция не содержит острых кромок, снижает риск травматизма при обслуживании. Соответствует нормам безопасности для промышленного оборудования в соответствии с ГОСТ Р 51321.1 и IEC 61439.

Преимущества

• Увеличенная площадь ввода - 6 точек вместо одиночных вводов, экономит время при прокладке множества кабелей
• Жесткий металлический фланец обеспечивает долговечность и устойчивость к деформациям
• Совпадение толщины материала с корпусом RAM block - минимизирует зазоры и улучшает герметичность
• Серый цвет - совместим с цветовым решением всех корпусов серии RAM block
• Не требует дополнительных уплотнителей - встроены в конструкцию

Ограничения применения

• Не предназначена для установки на шкафы шириной менее или более 800 мм - несовместима с другими моделями
• Не подходит для ввода кабелей с наружным диаметром больше 20 мм - возможны протечки и потеря защиты
• Не рекомендуется использовать вне помещений без дополнительной защиты от прямых осадков - хотя IP65/66 допускает временное воздействие воды, длительное воздействие дождя может привести к просачиванию
• Не является самостоятельным элементом - работает только в составе целого шкафа RAM block

Примеры использования

• Ввод кабелей питания и сигналов в шкаф управления насосной станцией
• Подключение датчиков и исполнительных механизмов на конвейерной линии
• Распределение кабелей между контроллером PLC и периферией в шкафу автоматизации производства
• Объединение нескольких кабелей в одном месте при модернизации старого оборудования

Практические советы

• Перед монтажом проверьте соответствие диаметра кабелей и размеров отверстий - лучше выбирать кабели с запасом по диаметру до 15%
• Закручивайте болты равномерно по диагонали - так вы избежите перекоса панели и потери герметичности
• Если требуется ввод кабелей большего количества - используйте комбинированные решения: одна панель + несколько одиночных вводов
• При необходимости замены панели - отсоединяйте питание и снимайте её полностью, чтобы не повредить уплотнители смежных элементов
• Артикул r5fmp800 всегда указывайте при заказе - он отличается от аналогов по габаритам и расположению отверстий
