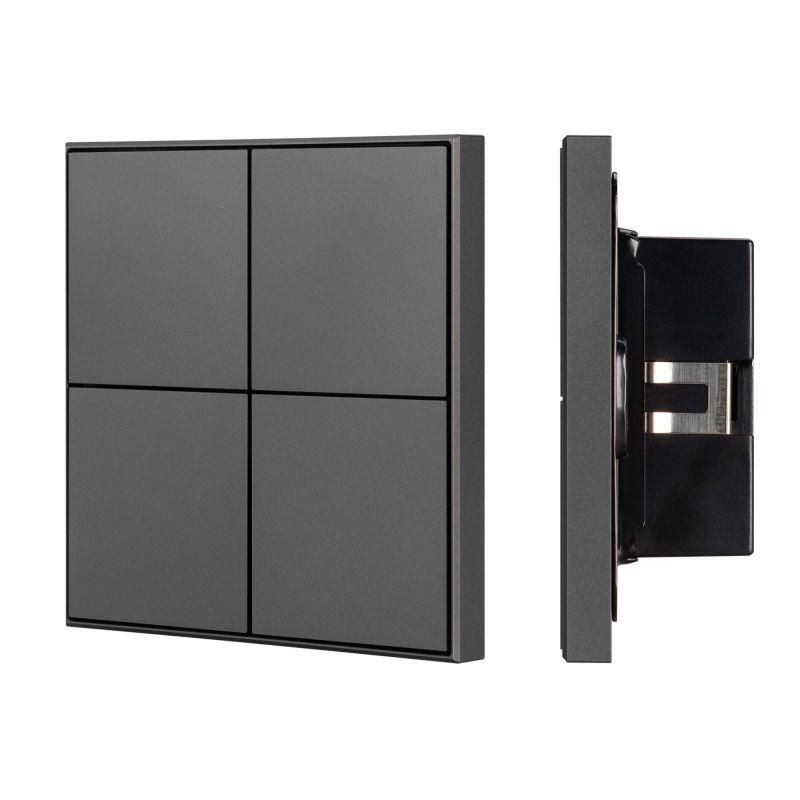

Панель кнопочная KNX-304-23-IN Black (BUS Frame) (IP20 металл) INTELLIGENT ARLIGHT 039667

Панель кнопочная KNX-304-23-IN Black IP20 металл - это встраиваемая настенная панель для систем автоматизации KNX, предназначенная для управления освещением, жалюзи, климатом и другими устройствами. Бренд INTELLIGENT ARLIGHT предлагает эту модель как надёжное решение для современных умных домов и коммерческих помещений. Артикул 039667 соответствует сериям панелей KNX с металлическим корпусом.

Назначение и область применения

Панель кнопочная KNX-304-23-IN Black IP20 металл используется для ручного управления устройствами в системах KNX. Подходит для установки в жилых помещениях, офисах, гостиницах и общественных зданиях. Четыре рокерные клавиши позволяют задавать сценарии: включение/выключение света, регулировка яркости, управление жалюзи, запуск режимов “утро” или “сон”. Одна из клавиш работает как двойная - позволяет выполнять две функции в зависимости от длительности нажатия.

Технические характеристики

• Форм-фактор: встраиваемый, настенный
• Габариты: 86×86×33 мм - совместим с типовой евростандартной коробкой
• Материал корпуса: алюминий, покрытие - титановый чёрный
• Степень защиты: IP20 - защищена от доступа пальцами, не предназначена для влажных помещений
• Питание: от шины KNX, постоянный ток 21–30 В
• Индикация: светодиоды под каждой клавишей - показывают текущее состояние устройства
• Обратная связь: вибрационный отклик при нажатии - подтверждает действие без звука
• Количество клавиш: 4 рокера (одна - двойная функция)

Совместимость и монтаж

Панель кнопочная KNX-304-23-IN Black IP20 металл совместима со всеми стандартными шинами KNX. Устанавливается в стандартную круглую или прямоугольную монтажную коробку глубиной не менее 35 мм. Для подключения используются клеммы на тыльной стороне - провода до 1,5 мм2. Монтаж выполняется после завершения прокладки шины KNX. Напряжение питания подаётся исключительно через шину - внешний источник не требуется. Рекомендуется использовать кабель сечением 0,8–1,5 мм2 для связи с шиной.

Безопасность и стандарты

Панель соответствует требованиям EN 50090 и IEC 60065 для оборудования систем автоматизации. Отсутствие открытых контактов и питание от безопасного напряжения 21–30 В делает её классом защиты II. Не требует заземления. IP20 обеспечивает защиту от случайного прикосновения, но не рассчитана на влагу - не устанавливать в ванных, кухнях, на улице.

Преимущества

• Алюминиевый корпус - прочный, долговечный, не деформируется при монтаже
• Тонкая рамка - эстетичный вид, минималистичный дизайн
• Вибрационная отдача - удобство в темноте, без лишнего шума
• Светодиодная индикация - наглядное отображение состояния каждого канала
• Двойная функция одной клавиши - экономия места, увеличение возможностей без увеличения числа клавиш

Ограничения применения

• Не подходит для мест с высокой влажностью - IP20 не защищает от брызг и пара
• Работает только при наличии активной шины KNX - не является автономным выключателем
• Не имеет механического переключения - полностью зависит от работы системы KNX
• Нельзя заменить обычный бытовой выключатель - требует наличия контроллера и программирования

Примеры использования

• Управление освещением в спальне: одна клавиша - вкл/выкл основного света, вторая - ночник, третья - жалюзи, четвёртая - “сон” (выключает всё кроме ночника)
• Зал в офисе: клавиши - включение всех светильников, затемнение, закрытие жалюзи, включение проектора
• Лестница: двойная клавиша - краткое нажатие - включить свет, длинное - включить подсветку ступеней

Практические советы

• Перед монтажом проверьте глубину монтажной коробки - минимально 35 мм, чтобы поместились клеммы и плата
• При подключении к шине KNX соблюдайте полярность + и –
• Настройте поведение двойной клавиши в программном обеспечении KNX - время удержания для второй функции обычно 1,5–2 сек
• Избегайте установки рядом с мощными источниками ЭМИ - может вызвать сбои в передаче сигнала
• Для частого использования рекомендовано сочетать с датчиками движения - снижает нагрузку на клавиши
