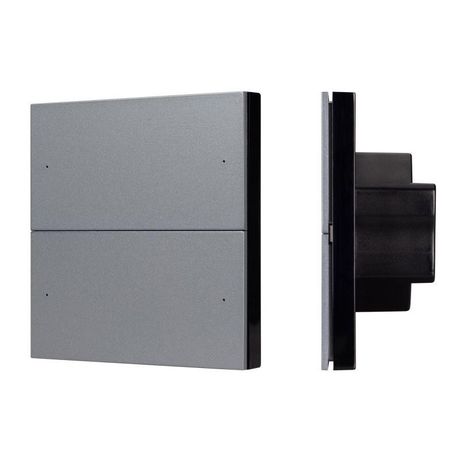

Панель кнопочная SMART-DMX512-801-22-4G-4SC-DIM-IN Grey (230В 2.4G) (IP20 пластик) INTELLIGENT ARLIGHT 039311

Панель кнопочная SMART-DMX512-801-22-4G-4SC-DIM-IN Grey 230В 2.4G IP20 пластик - настенное устройство для управления освещением через кнопки и беспроводной сигнал 2.4 ГГц, совместимое с контроллерами серии SMART. Подходит для установки в жилых и коммерческих помещениях, где требуется простой и надёжный контроль одного цвета светодиодного света.

Назначение и область применения

Панель кнопочная SMART-DMX512-801-22-4G-4SC-DIM-IN Grey 230В 2.4G IP20 пластик предназначена для управления одноцветными LED-источниками света с использованием импульсно-широтной модуляции (ШИМ). Устройство позволяет задавать яркость и включать/выключать свет в четырёх независимых зонах или сценах - выбор режима осуществляется с помощью DIP-переключателей внутри корпуса. Также панель передаёт команды в протоколе DMX512, что делает её частью профессиональной системы освещения. Применяется в интерьерах, театрах, гостиницах, офисах и других местах, где нужна точная регулировка уровня освещённости без сложного программирования.

Технические характеристики

• Рабочее напряжение: AC 100–240 В, 50/60 Гц - поддерживает стандартную бытовую и промышленную сеть
• Частота радиосвязи: 2.4 ГГц - обеспечивает стабильную связь с контроллерами SMART без помех от Wi-Fi
• Защита: IP20 - защищена от прикосновений пальцев, но не от воды и пыли; подходит только для внутренней установки
• Материал корпуса: пластик - лёгкий, невосприимчивый к коррозии, не проводит ток
• Габариты: 86 × 86 × 35.5 мм - соответствует стандартному размеру монтажной коробки
• Количество каналов: 4 - управление четырьмя зонами или сценами одновременно
• Выход: ШИМ + DMX512 - два способа передачи сигнала: аналоговый (для простых драйверов) и цифровой (для профильных систем)
• Цвет: серый - сочетается с большинством интерьерных решений

Совместимость и монтаж

Панель кнопочная SMART-DMX512-801-22-4G-4SC-DIM-IN Grey 230В 2.4G IP20 пластик работает исключительно с контроллерами и пультами серии SMART от INTELLIGENT ARLIGHT. Не совместима с другими брэндами или протоколами (например, Zigbee, Z-Wave, Bluetooth). Монтаж - встраиваемый: устанавливается в стандартную круглую или квадратную монтажную коробку глубиной не менее 35 мм. Кабель питания подводится снизу, контакты - для подключения фазы, нуля и нагрузки. Перед подключением проверьте соответствие полярности и отключите питание. После установки настройте режим работы (зона/сцена) с помощью DIP-переключателей, расположенных внутри устройства.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электрооборудования класса II (двойная изоляция). Напряжение 100–240 В допускает использование в странах с различными сетевыми стандартами. IP20 не требует защиты от влаги, поэтому запрещено применение в ванных комнатах, кухнях, на улице или в сырых помещениях. Сертификаты CE и RoHS подтверждают соответствие европейским нормам.

Преимущества

• Два режима управления - зона и сцена - позволяют адаптировать панель под разные задачи: от повседневного освещения до смены атмосферы
• Поддержка DMX512 - даёт возможность интегрировать панель в профессиональные системы освещения без дополнительных преобразователей
• Работа на 2.4 ГГц - минимизирует перебои связи даже при наличии множества беспроводных устройств
• Стандартный размер 86×86 мм - легко заменяет существующие выключатели без доработки стен
• Отсутствие внешних антенн - компактный дизайн и эстетичный вид

Ограничения применения

• Не подходит для многокрасочных RGB-систем - только одноцветные источники света
• IP20 - нельзя использовать во влажных, пыльных или открытых помещениях
• Требуется наличие совместимого контроллера SMART - без него панель не функционирует
• Нет возможности удалённого управления через смартфон - только локальные кнопки и радиосигнал
• Не имеет индикации состояния - пользователь не видит текущий уровень яркости или активную сцену

Примеры использования

• Зал ресторана: четыре кнопки - одна для основного освещения, три для сцен (романтичная, вечерняя, праздничная)
• Фитнес-центр: управление подсветкой тренажёрных зон по зонам (кардио, силовые, йога)
• Офис: включение/выключение света в рабочих зонах без доступа к центральному контроллеру
• Театральная сцена: интеграция в DMX-сеть для синхронизации с другими элементами освещения

Практические советы

• Перед монтажом убедитесь, что ваш контроллер SMART поддерживает входной сигнал от этой модели - некоторые старые версии требуют обновления прошивки
• При установке в деревянную или гипсокартонную стену используйте металлическую монтажную коробку для усиления механической прочности
• DIP-переключатели настраиваются только при отключенном питании - не меняйте положение во время работы
• Если свет мерцает после включения - проверьте совместимость драйвера LED с ШИМ-выходом панели; рекомендованы драйверы с частотой выше 1 kHz
• Не закрывайте панель декоративными рамками плотнее, чем на 1 мм - это может затруднить работу кнопок
