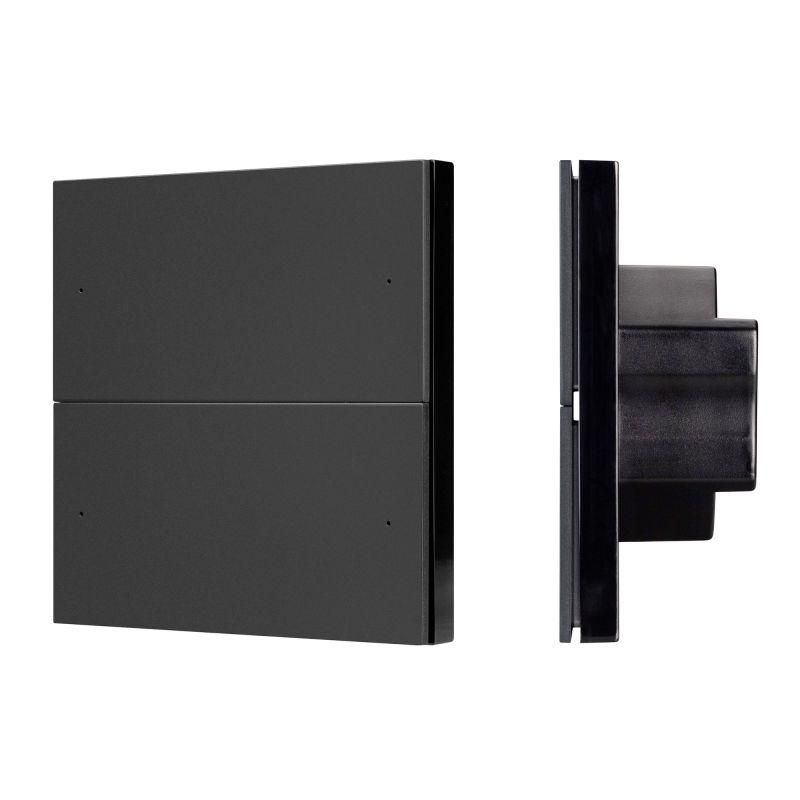

Панель кнопочная SMART-DMX512-801-22-4G-4SC-DIM-IN Black (230В 2.4G) (IP20 пластик) INTELLIGENT ARLIGHT 039312

Панель кнопочная SMART-DMX512-801-22-4G-4SC-DIM-IN Black 230В 2.4G IP20 пластик - настенная встраиваемая панель для управления освещением через кнопки и беспроводной протокол 2.4 ГГц. Подходит для контроля одноцветных светодиодных источников света с ШИМ-регулированием, совместима с контроллерами серии SMART.

Назначение и область применения

Панель кнопочная SMART-DMX512-801-22-4G-4SC-DIM-IN Black 230В 2.4G IP20 пластик предназначена для ручного управления освещением в помещениях. Она позволяет переключать между четырьмя заранее заданными сценами или регулировать яркость в четырёх отдельных зонах. Управление осуществляется через физические кнопки, а сигнал передаётся по радиоканалу 2.4 ГГц на совместимые контроллеры. Также панель поддерживает команды DMX512 - это делает её удобной для интеграции в профессиональные системы освещения.

Подходит для установки в офисах, гостиницах, ресторанах, театрах и жилых интерьерах, где требуется точечное управление светом без сложных интерфейсов.

Технические характеристики

• Рабочее напряжение: AC 100–240 В - работает от стандартной сети 230 В без дополнительного блока питания
• Частота связи: 2.4 ГГц - надёжный беспроводной канал, совместимый с другими устройствами серии SMART
• Защита: IP20 - защищена от прикосновений пальцев и твёрдых предметов, но не рассчитана на влагу или пыль
• Формат управления: 4 зоны / 4 сцены - режим выбирается с помощью DIP-переключателя внутри корпуса
• Выходной сигнал: PWM (ШИМ) - обеспечивает плавную регулировку яркости одноцветных LED-источников
• Габариты: 86 × 86 × 35.5 мм - соответствует стандартному модульному размеру для настенных коробок
• Материал корпуса: пластик - легкий, износостойкий, не проводит ток
• Цвет: чёрный - сочетается с большинством интерьерных решений

Совместимость и монтаж

Панель кнопочная SMART-DMX512-801-22-4G-4SC-DIM-IN Black 230В 2.4G IP20 пластик совместима исключительно с контроллерами и приемниками серии SMART. Не работает с обычными Wi-Fi или Zigbee системами.

Установка выполняется в стандартную подрозетник 86×86 мм. Кабель питания подключается к клеммам L/N на плате - напряжение подаётся прямо на панель, она не требует внешнего адаптера. После монтажа необходимо настроить DIP-переключатель: положение «ON/OFF» определяет режим работы - «Zone» (зона) или «Scene» (сцена). Перед первым использованием панель должна быть сопряжена с целевым контроллером по инструкции производителя.

Безопасность и стандарты

Панель соответствует требованиям безопасности для бытового и коммерческого оборудования. Напряжение 100–240 В допускает использование в странах с различным стандартом электроснабжения. Защита IP20 гарантирует безопасность при установке во внутренних помещениях, но не предполагает применение в сырых зонах (ванна, бассейн, улица).

Преимущества

• Не требует внешнего блока питания - питание подаётся напрямую от сети 230 В
• Поддержка двух режимов управления - можно выбрать либо 4 независимые зоны, либо 4 готовые сцены
• Интеграция с DMX512 - позволяет использовать панель в профессиональных световых системах
• Стандартный форм-фактор - легко заменяет существующие выключатели без доработки стен
• Беспроводная связь 2.4 ГГц - минимум помех, стабильная работа на расстоянии до 30 метров в помещении

Ограничения применения

• Не подходит для влажных помещений - IP20 не защищает от воды и пыли
• Работает только с контроллерами SMART - несовместима с другими брендами
• Управляет только одноцветными LED-источниками - не поддерживает RGB или RGBW
• Нет экрана или индикации состояния - пользователь не видит текущий уровень яркости или активную сцену
• Настройка режима требует вскрытия корпуса - нельзя изменить режим «Zone/Scene» после установки без демонтажа

Примеры использования

• В гостиничном номере: четыре кнопки - «Сон», «Чтение», «Обед», «Отбой» - каждая активирует свою сцену освещения
• В кафе: одна кнопка управляет подсветкой столиков, вторая - потолочными светильниками, третья - декоративной подсветкой, четвёртая - выключает всё
• В театральной сцене: панель используется как резервный ручной контроллер для запуска DMX-сцен в случае сбоя основной системы

Практические советы

• Перед установкой проверьте, что ваш контроллер SMART поддерживает входящие команды от кнопочных панелей - некоторые модели работают только с пультами
• При монтаже используйте подрозетники с глубиной не менее 40 мм - корпус панели имеет высоту 35.5 мм, нужен запас для проводов
• Если панель не реагирует на нажатия - проверьте положение DIP-переключателя и наличие парирования с контроллером
• Не устанавливайте рядом с мощными источниками радиопомех (микроволновые печи, частотные преобразователи)
• Для долгой службы избегайте механических ударов - пластиковый корпус прочный, но хрупкий при сильном давлении
