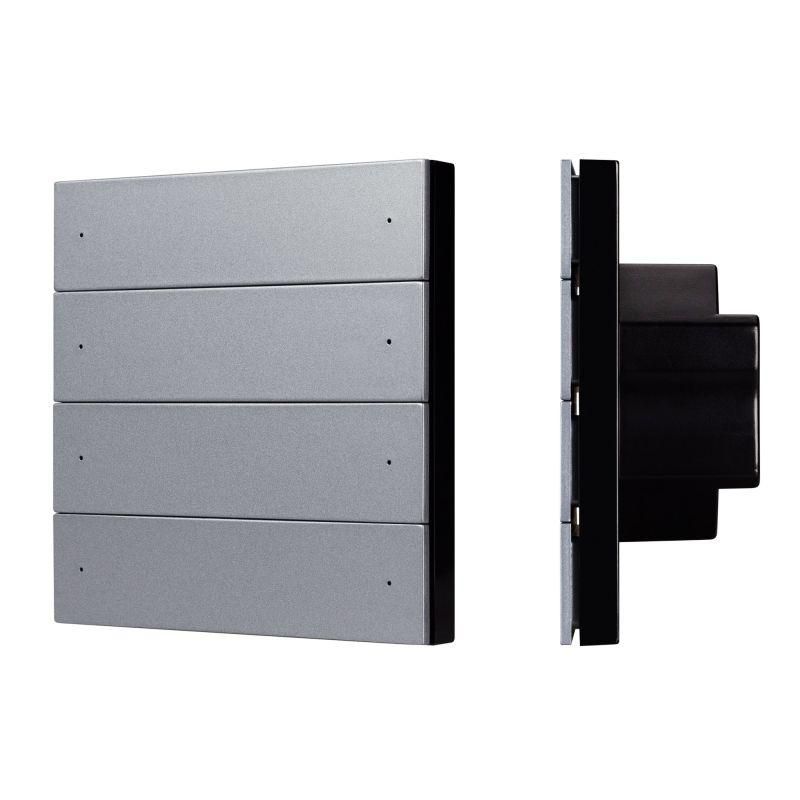

Панель кнопочная SMART-DMX512-801-22-8G-8SC-DIM-IN Grey (230В 2.4G) (IP20 пластик) INTELLIGENT ARLIGHT 039315

Панель кнопочная SMART-DMX512-801-22-8G-8SC-DIM-IN Grey 230В 2.4G IP20 пластик - настенная встраиваемая панель для управления освещением через 8 зон или сцен с использованием кнопок и протокола DMX512. Разработана для работы с контроллерами серии SMART, поддерживает ШИМ-регулирование яркости одноцветных светодиодных источников. Артикул 039315, бренд INTELLIGENT ARLIGHT.

Назначение и область применения

Панель кнопочная SMART-DMX512-801-22-8G-8SC-DIM-IN Grey 230В 2.4G IP20 пластик предназначена для ручного управления освещением в помещениях с применением систем на базе DMX512. Подходит для установки в жилых, коммерческих и офисных объектах, где требуется удобный контроль над уровнем яркости одного цвета LED-освещения. Может использоваться в качестве локального интерфейса для программированных сцен или отдельных зон освещения.

Технические характеристики

• Рабочее напряжение: AC 100–240 В - совместима с сетями Европы, России, США и других стран;
• Частота связи: 2.4 ГГц - беспроводной сигнал для взаимодействия с контроллерами SMART;
• Защита: IP20 - защищает от контакта с пальцами и крупными предметами, не защищена от воды и пыли;
• Материал корпуса: пластик - легкий, устойчивый к коррозии, не проводит ток;
• Форм-фактор: 86×86×35,5 мм - стандартный размер для встраивания в одногрупповые рамки;
• Управление: 8 кнопок - каждая управляет одной из 8 зон или сцен; режим выбирается DIP-переключателями внутри панели;
• Выходной сигнал: DMX512 - передает команды на приемники, драйверы и контроллеры, поддерживающие этот протокол;
• Тип регулирования: ШИМ - позволяет плавно менять яркость одноцветных LED-источников.

Совместимость и монтаж

Панель кнопочная SMART-DMX512-801-22-8G-8SC-DIM-IN Grey 230В 2.4G IP20 пластик работает исключительно с оборудованием серии SMART от INTELLIGENT ARLIGHT. Установка выполняется в стандартную подрозетник 86×86 мм. Кабель питания подключается к клеммам L/N - напряжение подается прямо на панель, она не требует внешнего блока питания. После монтажа необходимо выставить нужный режим (зона/сцена) с помощью внутренних DIP-переключателей - инструкция по их положению указана в комплекте.

Безопасность и стандарты

Панель соответствует требованиям безопасности для бытовой и коммерческой электроники. Напряжение 100–240 В обеспечивает работу в большинстве сетей мира. Защита IP20 допускает использование только во внутренних помещениях, без доступа влаги и пыли. Не предназначен для установки в сырых зонах, на улице или в производственных условиях с высокой запыленностью.

Преимущества

• Отсутствие необходимости в батарейках - питание от сети 230 В;
• Поддержка двух режимов работы (зона / сцена) - гибкость настройки под задачи;
• Стандартный форм-фактор - легко заменяет обычные выключатели;
• Интеграция с DMX512 - возможность централизованного управления через прошивку контроллера;
• Совместимость с экосистемой SMART - все устройства работают в единой сети без сторонних шлюзов.

Ограничения применения

• Не подходит для управления многоцветным RGB-освещением - только одноцветные источники;
• IP20 не защищает от влаги - нельзя использовать в ванных, банях, на улице;
• Требуется наличие совместимого контроллера SMART - без него панель не функционирует;
• Нет обратной связи - пользователь не видит текущий уровень яркости или активную сцену;
• Зависит от радиосигнала 2.4 ГГц - возможны помехи от Wi-Fi, микроволновок, Bluetooth в плотной застройке.

Примеры использования

• Управление подсветкой потолка в гостиной - одна кнопка включает теплый белый свет, другая - холодный;
• Настройка сцен в ресторане: “ужин”, “вечеринка”, “закрытие” - вызываются одной кнопкой;
• Контроль освещения в коридоре офиса - 8 зон = 8 секций светильников, каждую можно включить отдельно;
• Интеграция в системы автоматизации: панель служит физическим интерфейсом для сцен, заданных в ПО контроллера.

Практические советы

• Перед монтажом проверьте, что ваш контроллер SMART поддерживает входные команды от кнопочных панелей - некоторые модели работают только с пультами;
• При установке в стену убедитесь, что глубина подрозетника достаточна - корпус панели имеет толщину 35,5 мм;
• DIP-переключатели находятся под крышкой - после изменения режима закрывайте её герметично, чтобы избежать случайного переключения;
• Если панель не реагирует на нажатия - проверьте расстояние до контроллера: максимальная дальность действия - до 20 метров в помещении без препятствий;
• Не используйте панель рядом с мощными источниками радиопомех - это снижает надежность связи 2.4 ГГц.
