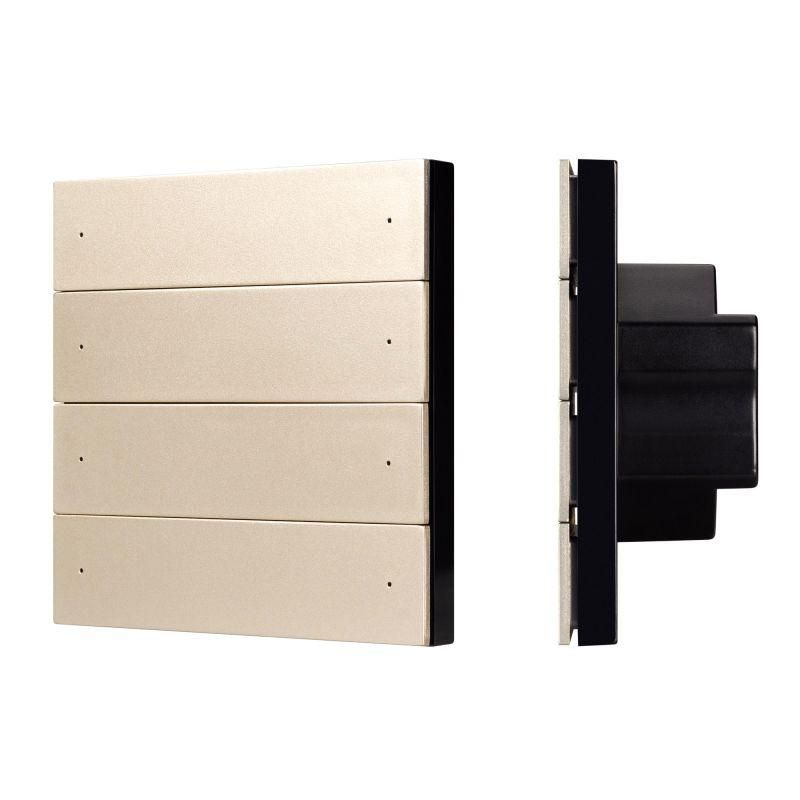

Панель кнопочная SMART-DMX512-801-22-8G-8SC-DIM-IN Gold (230В 2.4G) (IP20 пластик) INTELLIGENT ARLIGHT 039317

Панель кнопочная SMART-DMX512-801-22-8G-8SC-DIM-IN Gold 230В 2.4G IP20 пластик - настенная встраиваемая панель для управления освещением через 8 зон или сцен с использованием протокола DMX512 и беспроводного сигнала 2.4 ГГц. Разработана для работы с контроллерами серии SMART, подходит для установки в жилых и коммерческих помещениях.

Назначение и область применения

Панель кнопочная SMART-DMX512-801-22-8G-8SC-DIM-IN Gold 230В 2.4G IP20 пластик предназначена для удалённого управления одноцветными светодиодными источниками света с регулировкой яркости по принципу ШИМ. Поддерживает два режима работы: управление по зонам (8 отдельных групп освещения) или по сценам (8 предустановленных конфигураций освещения). Переключение между режимами осуществляется с помощью DIP-переключателей внутри корпуса. Протокол DMX512 позволяет интегрировать панель в профессиональные системы освещения, такие как театральные, выставочные или интерьерные решения. Беспроводной интерфейс 2.4 ГГц обеспечивает связь с контроллерами SMART без проводов.

Технические характеристики

• Рабочее напряжение: AC 100–240 В - совместима с сетями Европы, России, США и других стран
• Частота связи: 2.4 ГГц - радиоканал для передачи команд на контроллеры
• Защита: IP20 - защищает от контакта с пальцами и крупными предметами, не защищена от воды и пыли
• Количество каналов: 8 зон / 8 сцен - выбирается пользователем через DIP-переключатели
• Формат управления: DMX512 - стандартный протокол для профильного освещения
• Материал корпуса: пластик - легкий, устойчивый к коррозии, не проводит ток
• Цвет: золотой - декоративное исполнение для современных интерьеров
• Габариты: 86×86×35.5 мм - соответствует стандартному модулю для встраивания в стену

Совместимость и монтаж

Панель кнопочная SMART-DMX512-801-22-8G-8SC-DIM-IN Gold 230В 2.4G IP20 пластик совместима исключительно с контроллерами и приемниками серии SMART от INTELLIGENT ARLIGHT. Установка выполняется в стандартную подрозетник 86×86 мм. Панель питается от сети 230 В - внешний блок питания не требуется. Кабель DMX512 подключается к выходу на задней стороне устройства. Для настройки режима (зона/сцена) необходимо открыть крышку и переставить DIP-переключатели согласно инструкции. После монтажа панель автоматически инициализируется при первом включении.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для бытовых и офисных применений. Защита IP20 допускает использование только во внутренних помещениях, где отсутствуют брызги воды и высокий уровень запыления. Напряжение 100–240 В обеспечивает безопасную работу в большинстве электросетей мира. Не предназначен для установки в сырых зонах (ванная, баня, улица).

Преимущества

• Отсутствие необходимости в батарейках - питание от сети
• Поддержка двух режимов управления - гибкость в организации сценариев
• Стандартный формат DMX512 - возможность интеграции в сложные системы освещения
• Золотой цвет корпуса - эстетичное решение для дизайнерских проектов
• Минимальные габариты - легко встраивается в существующую отделку

Ограничения применения

• Не работает с другими брендами - только с контроллерами SMART
• IP20 - нельзя использовать в помещениях с повышенной влажностью или на улице
• Только для одноцветных LED-источников - не поддерживает RGB или RGBW
• Нет экрана или индикации состояния - оператор не видит текущую сцену или зону
• Требуется предварительная настройка DIP-переключателей - изменение режима после монтажа требует вскрытия корпуса

Примеры использования

• Управление подсветкой потолка в гостиной - 8 сцен: “вечер”, “ужин”, “читать” и другие
• Контроль освещения в ресторане - 8 зон: столы, бар, фасад, кухня, туалеты, вход, холл, терраса
• Система освещения в студии видео - сцены для разных ракурсов съемки
• Архитектурная подсветка офисного здания - управление из холла через одну панель

Практические советы

• Перед монтажом проверьте соответствие типа контроллера - панель не будет работать с обычными Wi-Fi или Zigbee системами
• При установке в новостройке используйте подрозетники глубиной не менее 40 мм - корпус имеет толщину 35.5 мм, но нужен запас для проводов
• Настройку DIP-переключателей лучше делать до закрепления панели в стене - доступ к ним возможен только при демонтаже
• Если используется длинная цепочка DMX512, убедитесь, что последнее устройство в цепи имеет терминирующий резистор - иначе сигнал будет искажён
• Для многократного изменения сцен рекомендован режим “сцена” - он удобнее при частом переключении между готовыми вариантами освещения
