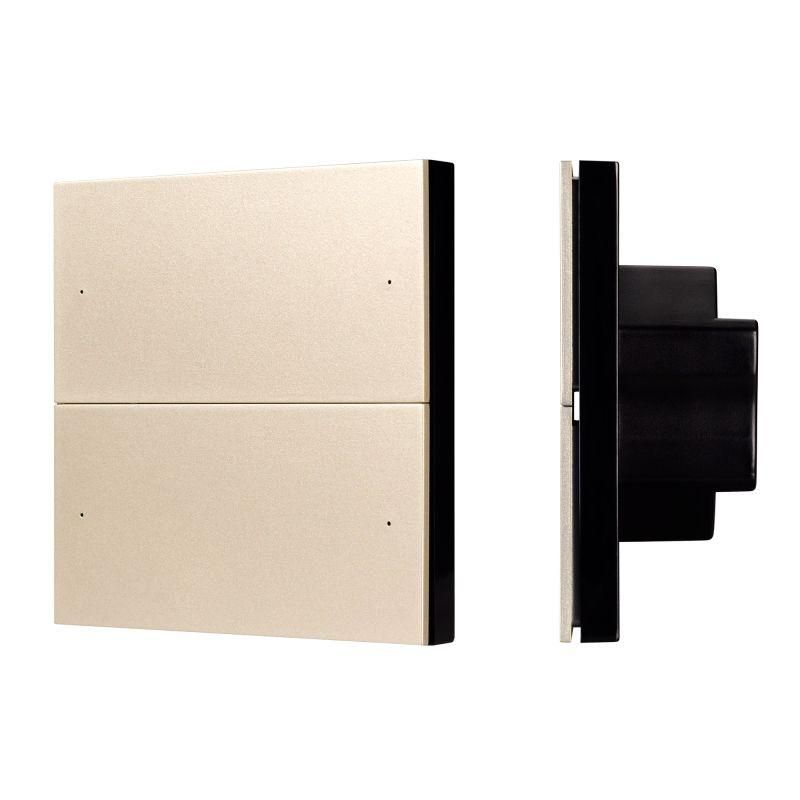

Панель кнопочная SMART-DMX512-801-22-4G-4SC-DIM-IN Gold (230В 2.4G) (IP20 пластик) INTELLIGENT ARLIGHT 039313

Панель кнопочная SMART-DMX512-801-22-4G-4SC-DIM-IN Gold 230В 2.4G IP20 пластик - настенная встраиваемая панель для управления освещением через кнопки и беспроводной сигнал 2.4 ГГц. Подходит для контроля одноцветных светодиодных источников света с ШИМ-регулировкой и совместима с контроллерами серии SMART. Артикул 039313, бренд INTELLIGENT ARLIGHT.

Назначение и область применения

Панель кнопочная SMART-DMX512-801-22-4G-4SC-DIM-IN Gold предназначена для ручного управления освещением в помещениях. Она позволяет переключать между четырьмя заранее заданными сценами или регулировать яркость в четырёх отдельных зонах. Управление осуществляется через физические кнопки, а сигнал передаётся по радиоканалу 2.4 ГГц на совместимые контроллеры. Также панель поддерживает протокол DMX512 - это даёт возможность интегрировать её в профессиональные системы освещения, например, в театрах, студиях или ресторанах с управляемым светом.

Технические характеристики

• Рабочее напряжение: AC 100–240 В - работает от стандартной сети 230 В без дополнительных преобразователей;
• Частота связи: 2.4 ГГц - беспроводное управление на расстоянии до нескольких десятков метров в помещении;
• Защита: IP20 - защищает от контакта с пальцами и крупными предметами, но не от воды и пыли;
• Форм-фактор: 86×86×35.5 мм - стандартный размер для настенного монтажа в европейские рамки;
• Материал корпуса: пластик - легкий, невосприимчивый к коррозии, не проводит ток;
• Цвет: золотой - декоративное исполнение для интерьеров с элегантным дизайном;
• Управление: 4 кнопки - каждая соответствует одной из четырёх зон или сцен;
• Режим работы: режим “зона” или “сцена” выбирается с помощью DIP-переключателя внутри устройства;
• Поддержка DMX512 - позволяет использовать панель как интерфейс для управления внешними DMX-устройствами через контроллер.

Совместимость и монтаж

Панель кнопочная SMART-DMX512-801-22-4G-4SC-DIM-IN Gold совместима исключительно с контроллерами и пультами серии SMART от INTELLIGENT ARLIGHT. Для установки требуется стандартная подрозетниковая коробка глубиной не менее 35 мм. Монтаж выполняется аналогично обычной выключательной рамке - крепится саморезами через боковые отверстия. Перед первым использованием необходимо настроить DIP-переключатели: положение “ON/OFF” определяет, будет ли панель работать в режиме управления зонами (по 4 отдельных каналах) или сценами (4 предустановленных уровня яркости). Беспроводная связь требует парирования с целевым контроллером - инструкция по парированию есть в документации к контроллеру SMART.

Безопасность и стандарты

Панель соответствует требованиям безопасности для бытовых и коммерческих электроустановок. Напряжение питания 100–240 В обеспечивает работу в большинстве стран мира. Защита IP20 допускает использование только во внутренних помещениях, где нет воздействия влаги, пыли или механических повреждений. Не предназначен для установки в сырых местах (ванна, баня, улица).

Преимущества

• Универсальный режим: можно выбрать между управлением зонами или сценами - гибкость под любую задачу;
• Поддержка DMX512 - позволяет использовать панель не просто как выключатель, а как полноценный элемент профильной системы освещения;
• Стандартный форм-фактор - легко заменяет существующие выключатели без доработки стен;
• Автономное питание - не требует внешнего блока питания, работает прямо от сети;
• Золотой цвет - сочетается с современной отделкой интерьера, не выглядит как промышленное оборудование.

Ограничения применения

• Не подходит для влажных помещений - IP20 не защищает от брызг и пара;
• Только для одноцветных LED-источников - не работает с RGB-лентами или многоцветными системами без дополнительного контроллера;
• Требуется совместимый контроллер SMART - не работает с другими брендами или протоколами (например, Zigbee, Wi-Fi);
• Нет обратной связи - пользователь не видит текущий уровень яркости или активную сцену на панели;
• Длина антенны внутри корпуса минимальна - эффективность связи снижается при наличии металлических препятствий (например, за железной дверью или в шкафу).

Примеры использования

• Ресторан: четыре сцены - “Обед”, “Ужины”, “Атмосферный вечер”, “Закрытие” - переключаются одним нажатием;
• Офис: четыре зоны - рабочий стол, конференц-зал, коридор, зона отдыха - каждый участок регулируется отдельно;
• Театральная сцена: панель используется как резервный интерфейс для запуска DMX-сцен через контроллер SMART;
• Гостиничный номер: управление основным светом и ночным подсвечиванием через две кнопки, остальные - для будущего расширения.

Практические советы

• Перед монтажом проверьте глубину подрозетника - корпус панели имеет высоту 35.5 мм, недостаточно места - не закроется крышка;
• Настройте DIP-переключатели до подключения к сети - изменение режима после включения может потребовать переобучения контроллера;
• Если связь с контроллером прерывается - переместите панель дальше от металлических поверхностей или используйте ретранслятор SMART;
• Для долговечности не используйте панель в местах с частым влажным трением (например, рядом с мойкой или душевой);
• При замене старого выключателя - убедитесь, что ноль и фаза подведены правильно, иначе панель не получит питание.
