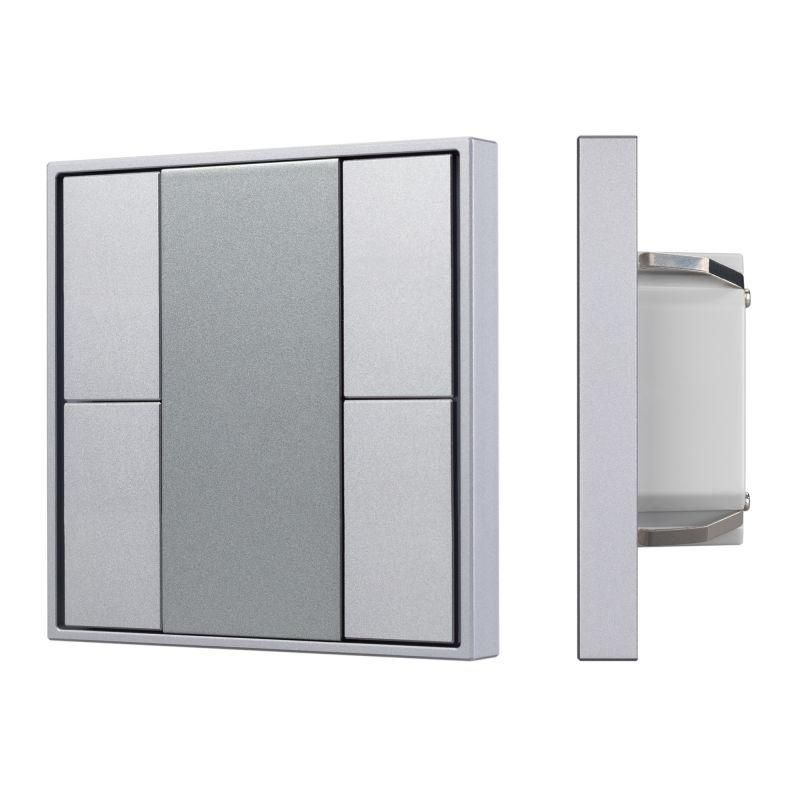

Панель KNX-223-4-GREY (BUS) (IP20 металл) INTELLIGENT ARLIGHT 028720

Панель KNX-223-4 серая (IP20 металл) от INTELLIGENT ARLIGHT - это компактная встраиваемая кнопочная панель для управления системами автоматизации KNX. Подходит для установки в жилых и офисных помещениях, где требуется надежный и элегантный интерфейс управления освещением, климатом или другими функциями. Артикул 028720 соответствует серии Панели кнопочные KNX.

Назначение и область применения

Панель KNX-223-4 серая (IP20 металл) предназначена для ручного управления устройствами в системах KNX через четыре физические клавиши. Устанавливается в стеновые коробки и используется там, где нужна простая и понятная интерактивная панель - например, для включения света в комнатах, регулировки температуры или активации сценариев. Применяется в частных домах, квартирах, гостиницах и административных зданиях.

Технические характеристики

• Количество клавиш: 4
• Защита: IP20 - защита от доступа пальцев и твердых предметов, не защищена от воды
• Материал корпуса: металл
• Цвет: серебристый (серый)
• Питание: от шины KNX, постоянный ток 21–30 В
• Габариты: 80 × 80 × 26,6 мм

Совместимость и монтаж

Панель KNX-223-4 серая (IP20 металл) совместима со всеми стандартными модулями KNX, поддерживающими входные сигналы от кнопочных устройств. Монтаж выполняется в стандартную круглую или прямоугольную подрозетник-коробку глубиной не менее 30 мм. Корпус имеет фиксирующие защелки - после вставки в коробку панель плотно фиксируется без дополнительных креплений. Кабели подключаются к клеммной колодке внутри панели - контакты рассчитаны на провода до 1,5 мм2.

Безопасность и стандарты

Изделие соответствует требованиям стандарта EN 50090 для систем KNX. Работает исключительно от шины KNX - внешнее питание не требуется. Отсутствие защиты от брызг (IP20) делает её безопасной только для сухих помещений. Не предназначен для установки в ванных комнатах, на улице или в местах с повышенной влажностью.

Преимущества

• Металлический корпус обеспечивает долговечность и устойчивость к механическому воздействию
• Тонкая рамка минимизирует визуальное выступание - панель гармонично вписывается в интерьер
• Работает без дополнительного питания - снижает сложность монтажа и энергопотребление системы
• Стандартные размеры позволяют заменить аналогичные модели других производителей без переделки стены

Ограничения применения

• Не подходит для влажных помещений из-за класса защиты IP20
• Не содержит светодиодной индикации - невозможно визуально определить состояние клавиш
• Поддерживает только импульсные сигналы - не является сенсорной или программируемой панелью
• Не предусматривает возможность подключения внешних датчиков или дополнительных функций

Примеры использования

• Управление освещением в спальной комнате: одна клавиша - включение/выключение основного света, две другие - ночники и точечные светильники
• Запуск сценариев в гостиной: «Все свет выключен», «Фильмы», «Обед»
• Контроль терморегуляторов в офисах - переключение между режимами нагрева и охлаждения
• Альтернатива обычным выключателям в современных интерьерах с минимальизмом

Практические советы

• Перед монтажом проверьте глубину подрозетника - корпус панели KNX-223-4 серая (IP20 металл) требует минимум 30 мм свободного места
• Используйте только одножильные медные провода сечением до 1,5 мм2 - многожильные могут плохо фиксироваться в клеммах
• Если планируете использовать панель рядом с источниками тепла (например, возле радиатора), учтите, что металл может нагреваться - избегайте установки слишком близко к нагревательным элементам
• Для удобства обслуживания рекомендуется оставить запас проводов длиной 15–20 см внутри коробки
• При замене старой панели - сравните размеры: 80×80 мм - стандартный формат, но некоторые модели имеют другую форму крепления
