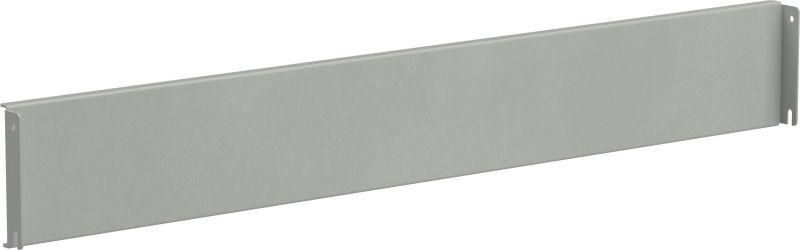

Панель монтажная 125х800 FORMAT IEK YKM40D-FO-MP-0125-080

Панель монтажная 125х800 от IEK (ИЭК), артикул ykm40d-fo-mp-0125-080, предназначена для надёжного крепления тяжёлых компонентов внутри электрических шкафов и обеспечивает чёткое зонирование внутреннего пространства. Продукт из серии FORMAT отличается прочностью и долговечностью, что делает его подходящим для промышленной автоматизации.

Назначение и область применения

Панель монтажная 125х800 используется для фиксации тяжёлого оборудования - таких как частотные преобразователи, контакторы, силовые модули и распределительные устройства - внутри электрощитов. Она позволяет разделять корпус на функциональные зоны, снижая риск механических повреждений и упрощая обслуживание. Подходит для установки в шкафах управления станков, конвейеров, систем вентиляции и других промышленных объектах.

Технические характеристики

• Размеры: 125 мм (высота) × 800 мм (длина)
• Материал: сталь
• Покрытие: оцинкованное - защищает от коррозии
• Срок службы: до 15 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Панель монтажная 125х800 совместима со всеми типами стандартных шкафов формата IEK SERIES FORMAT. Крепится с помощью саморезов или заклёпок к боковым стенкам шкафа. Для монтажа требуется доступ к внутренним поверхностям корпуса. Учитывайте, что толщина стали достаточна для нагрузок до 50 кг на один метр длины - для более тяжёлых устройств рекомендуется использовать несколько панелей или дополнительную опору.

Преимущества

• Высокая жесткость благодаря толщине стали - не деформируется под весом оборудования
• Цинковое покрытие предотвращает ржавчину даже в условиях повышенной влажности
• Удобная форма - длинная панель позволяет равномерно распределить нагрузку
• Совместима с крепёжными элементами стандарта DIN

Ограничения применения

• Не предназначена для наружной установки - не имеет защиты от осадков и прямого UV-излучения
• Не подходит для монтажа в шкафах с ограниченным внутренним пространством менее 130 мм по высоте
• Не является несущей конструкцией - не заменяет основные рамы шкафа

Примеры использования

• Фиксация частотного преобразователя в шкафе управления насосной станцией
• Размещение контактной группы и тепловых реле в щите автоматики конвейера
• Создание отдельной секции для силовой части в распределительном шкафу цеха

Практические советы

• Перед монтажом проверьте, чтобы отверстия под крепление соответствовали габаритам вашего шкафа - панель 125х800 требует минимум 800 мм свободной длины внутренней стороны
• При использовании нескольких панелей выравнивайте их по уровню - это упростит последующую прокладку кабелей и сервисный доступ
• Для увеличения срока службы в агрессивных средах допускается дополнительная обработка кромок герметиком
• Артикул ykm40d-fo-mp-0125-080 - единственный вариант этой модели в серии FORMAT; аналоги от других производителей могут иметь другие параметры крепления
