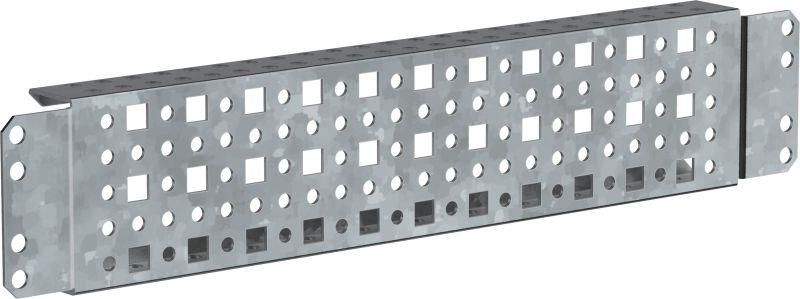

Рейка монтажная тип A 400мм FORMAT - YKM40D-FO-VRA-040 IEK

Рейка монтажная тип А 400 мм от IEK (ИЭК), артикул ykm40d-fo-vra-040, предназначена для жесткой фиксации оборудования внутри распределительных щитов и корпусов. Она обеспечивает надежную основу для крепления DIN-рейок, модульных устройств и других компонентов благодаря специальному профилю и оцинкованной стали.

Назначение и область применения

Рейка монтажная тип А 400 мм используется для сборки внутренних каркасов электрических шкафов, щитов и корпусов. На неё устанавливаются DIN-рейки, блоки автоматических выключателей, контакторы, реле и другие устройства стандарта IEC 60715. Подходит для промышленного и коммерческого электрооборудования: станков, систем автоматизации, конвейеров, пунктов управления.

Технические характеристики

• Длина: 400 мм
• Материал: сталь с оцинкованным покрытием - защищает от коррозии в условиях повышенной влажности
• Толщина стенки: 1,5 мм - обеспечивает достаточную жесткость при нагрузках на крепление
• Форма просечки: квадратные отверстия и продольный паз - позволяют фиксировать элементы болтами или самонарезными винтами без предварительного сверления
• Исполнение: специальный профиль - усиливает прочность и снижает деформацию при затяжке крепежа
• Цвет: стальной - соответствует цветовой гамме стандартных металлических шкафов
• Срок службы: до 15 лет - при условии соблюдения температурного режима и отсутствия агрессивных сред

Совместимость и монтаж

Рейка совместима со всеми стандартными DIN-рейками типа TS35/7,5 и TS35/15. Крепится к стенкам шкафа с помощью болтов М4–М6 через квадратные отверстия или самонарезные винты в продольном пазу. Установка возможна как вертикально, так и горизонтально. Для точного расположения рекомендуется использовать шаг крепления 150–200 мм. Посадочные отверстия имеют размер 8×8 мм - проверьте соответствие диаметру используемых болтов.

Безопасность и стандарты

Произведена в соответствии с требованиями ГОСТ Р 50030.2 и IEC 61439. Оцинкованное покрытие соответствует классу защиты Zn 10 / C2 (по ISO 1461). Не содержит токсичных материалов, безопасна при эксплуатации в помещениях с нормальным уровнем влажности и температурой от –25C до +55C.

Преимущества

• Высокая механическая прочность благодаря толщине 1,5 мм и усиленному профилю
• Удобство монтажа - отсутствует необходимость в предварительном сверлении
• Защита от коррозии - цинковое покрытие увеличивает срок службы в сравнении с обычной сталью
• Готовый формат - готовые 400 мм исключают лишнюю резку при стандартных решениях
• Совместимость с серией FORMAT - позволяет унифицировать сборку шкафов с другими элементами IEK

Ограничения применения

• Не предназначен для внешней установки - не имеет IP-защиты и не рассчитана на воздействие осадков или прямых солнечных лучей
• Не применяется в агрессивных средах: химически активные пары, солевые брызги, кислоты - могут повредить цинковое покрытие
• Не подходит для крепления тяжелых устройств массой более 15 кг на один участок - требуется дополнительная поддержка
• Не заменяет основную несущую раму - служит лишь вспомогательным элементом крепления

Примеры использования

• Установка DIN-рейки с автоматическими выключателями в щите управления насосной станцией
• Фиксация реле времени и терморегуляторов в шкафу системы вентиляции
• Сборка контрольного пульта на производстве с использованием нескольких реек тип А и Б
• Монтаж аксессуаров (индикация, световые сигнализаторы) в распределительном шкафу объекта ЖКХ

Практические советы

• Выбирая рейку, убедитесь, что её длина (400 мм) соответствует ширине вашего шкафа - избыток требует подрезки, недостаток - усложняет равномерное распределение нагрузки
• Для максимальной жесткости крепите рейку минимум в трёх точках: две по краям и одна посередине
• Если планируете использовать длинные ряды устройств - сочетайте рейку типа А с типом B для гибкости крепления
• Перед монтажом протрите поверхность от масла и пыли - это повысит адгезию краски при последующей окраске шкафа
• Артикул ykm40d-fo-vra-040 - часть серии FORMAT от IEK; все элементы этой серии взаимозаменяемы и совмещаются по стандартным размерам
