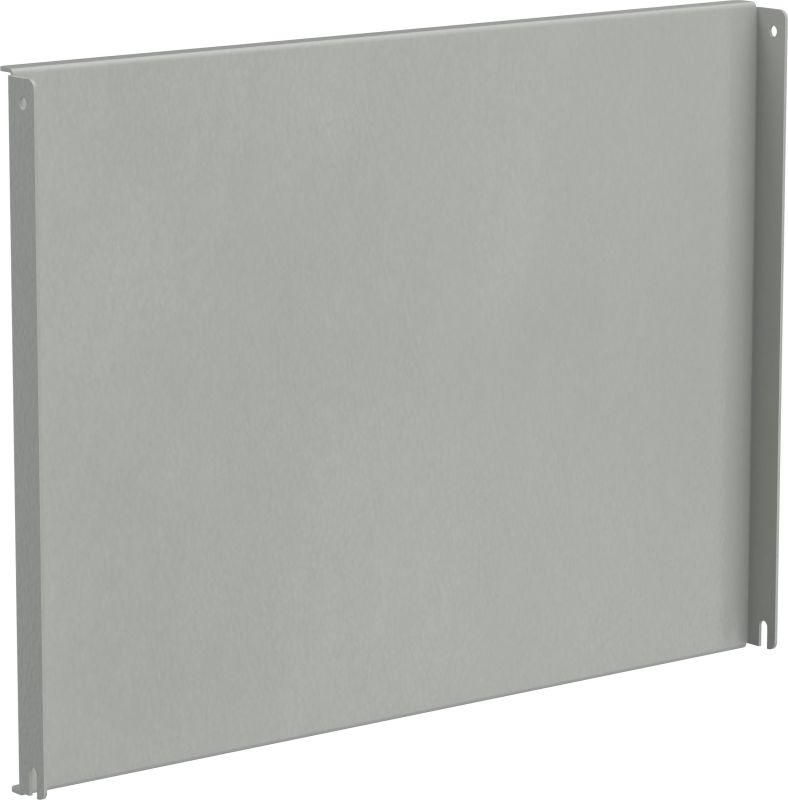

Панель монтажная 375х600 FORMAT IEK YKM40D-FO-MP-0375-060

Панель монтажная 375х600 от IEK (ИЭК), артикул ykm40d-fo-mp-0375-060, предназначена для надёжного крепления тяжёлых компонентов внутри электрощитов и распределительных шкафов. Продукт из серии FORMAT обеспечивает жёсткую основу и позволяет организовать внутреннее секционирование оборудования.

Назначение и область применения

Панель монтажная 375х600 используется для установки тяжёлого электрооборудования - автоматических выключателей, контакторов, преобразователей частоты, силовых модулей - внутри металлических корпусов. Она создаёт прочную базу, предотвращая деформацию стенок щита под нагрузкой. Также служит для разделения зон внутри шкафа: например, отделения силовой части от цепей управления.

Технические характеристики

• Размеры: 375 × 600 мм
• Материал: сталь
• Покрытие: оцинкованное - защищает от коррозии в условиях повышенной влажности
• Срок службы: до 15 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Панель монтажная 375х600 совместима со всеми типами стандартных шкафов формата IEK SERIES FORMAT. Крепится на болты или заклёпки к боковым стенкам корпуса. Для монтажа требуется доступ к задней или боковой плоскости шкафа. Отверстия для крепления уже выполнены - достаточно использовать стандартный крепёж M4–M6. Учитывайте, что вес установленного оборудования не должен превышать допустимую нагрузку на материал панели - рекомендованная максимальная масса - до 80 кг равномерно распределённой нагрузки.

Преимущества

• Высокая механическая прочность благодаря стальной основе
• Цинковое покрытие снижает риск коррозии даже в сырых помещениях
• Удобная габаритная форма - оптимальна для средних и крупных шкафов
• Поддерживает точное расположение оборудования - упрощает сборку и обслуживание

Ограничения применения

• Не предназначена для наружной установки - не имеет защиты IP
• Не подходит для установки в взрывоопасных зонах (не сертифицирована для Ex-зон)
• Не является несущей конструкцией - должна крепиться к жёсткому корпусу, а не использоваться как самостоятельная рама
• Не рассчитана на высокочастотные помехи - требует дополнительного экранирования при работе с чувствительной электроникой

Примеры использования

• Крепление частотных преобразователей в промышленных станках
• Фиксация силовых рубильников и автоматов в распределительном щите на заводе
• Разделение зон управления и питания в системах автономного энергообеспечения
• Установка термостатов и реле в шкафах HVAC-систем

Практические советы

• Перед монтажом проверьте, чтобы панель была ровной - перекосы могут вызвать проблемы с фиксацией оборудования
• При сверлении дополнительных отверстий используйте защиту от заусенцев - они повредят изоляцию проводов
• Для длительной эксплуатации в агрессивной среде (например, на химпроизводстве) дополнительно обработайте кромки герметиком
• Панель монтажная 375х600 от IEK хорошо сочетается с другими элементами серии FORMAT - можно комбинировать её с крепёжными планками и DIN-рейками
