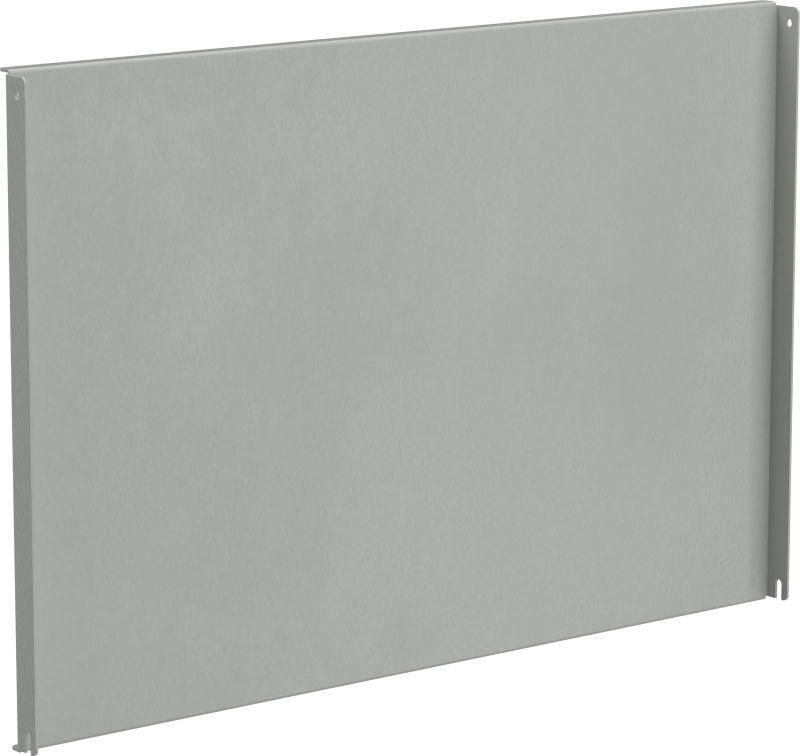

Панель монтажная 475х600 FORMAT IEK YKM40D-FO-MP-0475-060

Панель монтажная 475х600 от IEK (ИЭК), артикул ykm40d-fo-mp-0475-060, предназначена для надежного крепления тяжелых компонентов внутри электрических шкафов и обеспечивает четкое зонирование внутреннего пространства. Продукт из серии FORMAT сочетает прочность стали и долговечность цинкового покрытия.

Назначение и область применения

Панель монтажная 475х600 используется для фиксации тяжелого оборудования - автоматических выключателей, контакторов, преобразователей частоты, терморегуляторов и других устройств, которые нельзя крепить на DIN-рейку. Она позволяет организовать внутреннее пространство шкафа, отделяя силовые и слаботочные цепи, снижая риск механических повреждений и перегрева.

Технические характеристики

• Размеры: 475 × 600 мм - оптимальный формат для средних и крупных распределительных шкафов
• Материал: сталь - обеспечивает высокую жесткость и нагрузочную способность
• Покрытие: оцинкованная поверхность - защищает от коррозии в условиях повышенной влажности и агрессивной среды
• Срок службы: до 15 лет - при условии соблюдения правил установки и эксплуатации в рамках заявленных условий

Совместимость и монтаж

Панель монтажная 475х600 совместима со всеми типами корпусов, имеющими достаточные габариты для ее установки. Крепится к стенкам шкафа с помощью болтов или самонарезающих винтов через предварительно просверленные отверстия. Учитывайте посадочные размеры - панель имеет стандартные отверстия для крепления, соответствующие требованиям ГОСТ Р МЭК 60298.

Не рекомендуется использовать для монтажа на вертикальных поверхностях без дополнительной фиксации - возможна деформация под весом тяжелых устройств.

Безопасность и стандарты

Панель соответствует требованиям международного стандарта IEC 61439 для сборочных единиц распределительных устройств. Оцинкованное покрытие обеспечивает электроизолирующие свойства и исключает контактные потенциалы при случайном прикосновении к металлическому основанию.

Преимущества

• Высокая несущая способность - выдерживает значительные массы оборудования без прогиба
• Устойчивость к коррозии - благодаря цинковому покрытию, срок службы увеличен до 15 лет даже в помещениях с повышенной влажностью
• Готовый формат - не требует резки или доработки, сразу готов к установке
• Подходит для модульной сборки - легко комбинируется с другими элементами серии FORMAT

Ограничения применения

• Не предназначен для наружной установки - отсутствует степень защиты IP
• Не следует применять в средах с постоянным воздействием кислот, щелочей или хлора - цинковое покрытие может разрушаться
• Не заменяет DIN-рейку для легких устройств - экономически невыгодно использовать для малогабаритной аппаратуры

Примеры использования

• Промышленные станки с ЧПУ - крепление частотных преобразователей и реле управления
• Линии конвейеров - установка контроллеров и терминалов в распределительных шкафах
• Объекты ЖКХ - монтаж автоматики насосных станций и систем теплоснабжения
• Атомные и химические предприятия - использование в закрытых, но влажных помещениях с контролируемой коррозионной активностью

Практические советы

• Перед монтажом проверьте соответствие размеров панели внутренним габаритам шкафа - 475×600 мм требуют минимум 5–10 мм свободного пространства по краям
• Используйте антивибрационные прокладки при креплении тяжелых устройств - это продлит срок службы как панели, так и установленного оборудования
• При необходимости можно сверлить дополнительные отверстия - материал легко обрабатывается обычными инструментами
• Для длительной эксплуатации в агрессивной среде допускается дополнительная антикоррозийная обработка кромок после резки
